石墨換熱器是傳熱組件用石墨制成的換熱器。制造換熱器的石墨應具有不透性﹐常用浸漬類不透性石墨和壓型不透性石墨。

    石墨換熱器按其結構可分為塊孔式﹑管殼式和板式3種類型。 塊孔式﹕由若干個帶孔的塊狀石墨組件組裝而成。 管殼式﹕管殼式換熱器在石墨換熱器中占有重要地位﹐按結構又分為固定式和浮頭式兩種。 板式﹕板式換熱器用石墨板粘結制成。此外﹐還有沉浸式﹑噴淋式和套管式等(見蛇管式換熱器﹑套管式換熱器)。石墨換熱器耐腐蝕性能好﹐傳熱面不易結垢﹐傳熱性能良好。但石墨易脆裂﹐抗彎和抗拉強度低﹐因而只能用于低壓﹐即使承壓能力**好的塊孔狀結構﹐其工作壓力一般也僅為0.3～0.5兆帕。石墨換熱器的成本高﹐體積大﹐使用不多。它主要用于**﹑硫酸﹑醋酸和磷酸等腐蝕性介質的換熱﹐如用作醋酸的冷凝器等。

    石墨管材根據其浸漬的材料不同,分為合成樹脂浸漬.水玻璃樹脂浸漬以及瀝青浸漬.

管殼式石墨換熱器的修理

    管殼式石墨換熱器在操作狀態下，要承受管內外介質產生的徑向和軸向力（包括換熱器不同部位溫差引起的拉伸應力）的共同作用。在這些應力的共同作用下，換熱器的失效形式有兩種：石墨管拉斷，石墨管爆破。這兩種形式在管殼式石墨換熱器損壞中占有較大的比例。從使用情況來看壓型石墨管失效形式主要是拉斷，進口的浸漬石墨化管主要是爆破，當換熱器的列管損壞時，如何在現場對其進行快速修理，難點在于如何對石墨管進行檢漏。如下三種方法，只要交叉使用便可快速的查出已損壞的石墨管。

石墨換熱器的分類：

    ①塊孔式:由若干個帶孔的塊狀石墨元件組裝而成。

    ②管殼式：管殼式換熱器在石墨換熱器中占有重要地位，按結構又分為固定式和浮頭式兩種。

    管殼式換熱器(shell and tube heat exchanger)又稱列管式換熱器。是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。這種換熱器結構較簡單，操作可靠，可用各種結構材料（主要是金屬材料）制造，能在高溫、高壓下使用，是目前應用**的類型。

    ③板式：板式換熱器用石墨板粘結制成。此外，還有沉浸式、噴淋式和套管式等（見蛇管式換熱器、套管式換熱器）。

    板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占 地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換 熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。

    石墨換熱器耐腐蝕性能好，傳熱面不易結垢，傳熱性能良好。但石墨易脆裂，抗彎和抗拉強度低,因而只能用于低壓,即使承壓能力**好的塊孔狀結構，其工作壓力一般也僅為0.3～0.5兆帕。

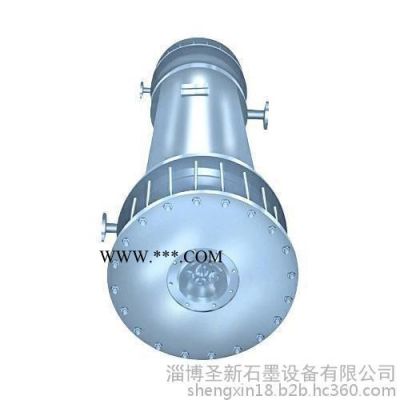

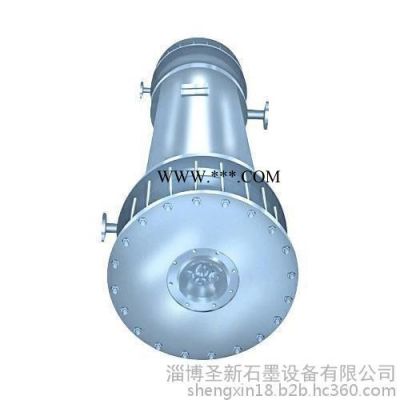

    圓塊式石墨換熱器是換熱器的一種，換熱部件為圓形石墨塊，其上鉆有縱向，橫向互不相通的孔道。一種介質走縱向孔道；另一種介質走橫向通道，兩種介質通過石墨塊孔壁進行熱量交換，完成特定的工藝過程熱量交換。

一般地，腐蝕性物料介質走不透性石墨縱向孔，水或其它腐蝕性較輕的走外殼與石墨塊之間孔道。
