一、概述

鎢錸熱電偶熱電勢對溫度的關系符合ZBN05003—88分度表，等同 ASTME696—84標準。在真空、還原、惰性氣氛中，可在0～2300℃范圍內使用。采用特殊保護管的鎢錸偶也可以在1600℃下的氧化氣氛中長期使用，其價格較鉑銠熱電偶低。

二、鎢錸熱電偶的溫度允差
  使用溫度1300~1700℃ 允差0.5%∣t∣
        0~2300℃  允差1%∣t∣
三、常溫絕緣電阻：鎢錸熱電偶在周?chē)諝鉁囟葹?0士15℃，相對濕度不大于 85％，熱電極與外保護管之間絕緣電阻應大于 100MΩ.m。
四、WRe 3／WRe25熱電偶的外保護管
  （l）碳化硅管（Sic）可在1600℃以下的氧化氣氛中使用
  （2）二硅化鉬管（Mosi2）在1600℃以下的空氣及某些腐蝕氣氛中使用（協議供貨）
  （3）鉬管（Mo ）在2300 C以下真空中使用（協議供貨）
  （4）鉭管（Ta）在2300C以下真空中使用（協議供貨）
五、 鎢錸熱電偶分度號有
   WRe3-WRe25，WRe5-WRe26

  江蘇環亞電熱儀表有限公司專業生產的抗氧化鎢錸熱電偶，理想測溫范圍為0～1500℃，其結構為雙層或三層(不常用)保護管，雙保護管結構的外保護管為特純剛玉管，內保護管為硅化鉬管，三套管的外保護管為再結晶碳化硅管或特純剛玉管，中間管與內保護管與雙層管式相同，管內填充物為高溫絕緣材料(可在1800℃以下長期使用)，抽真空后再冷端密封(密封膠可在300℃以下長期使用)，確保管內無殘氧，該產品適用于真空，還原等惰性氣體中使用(0～1650℃)，氧化氣氛中理想測溫為0～1500℃。

主要技術指標

產品規格

注：抗氧化原理請參閱抗氧化鎢錸熱電偶的特點。

 1、鎢錸熱電偶的分類。 我國列入國家標準的鎢錸熱電偶有兩種：
   A、鎢錸5-鎢錸26，它的正極名義成分為含鎢95%、錸5%，負極名義成分為含鎢74%、錸26%。分度號為WRe5-WRe26，簡寫：W-Re5/26。
   B、鎢錸3-鎢錸25，它的正極名義成分為含鎢97%、錸3%，負極名義成分為含鎢75%、錸25%。分度號為WRe3-WRe25，簡寫：W-Re3/25。
 2、鎢錸熱電偶的使用。目前測量1600℃以上的溫度，多采用非接觸法，但是，該種方法的誤差較大，如用接觸法則能準確地測出真實溫度。在高溫?zé)犭娕贾?，貴金屬熱電偶價格昂貴且最高溫度也只能在1800℃以下，而鎢錸熱電偶不僅測溫上限高，而且穩定性好，因此，鎢錸熱電偶在冶金、建材、航天、航空及核能等行業都得到廣泛應用。我國的鎢資源豐富，鎢錸熱電偶價格便宜，可以部分取代貴金屬熱電偶，它是高溫測試領域中很有前途的測溫材料。
 3、使用溫度。它的最高使用溫度可達到2800℃，可是，在高于2300℃時，數據分散。因此，使用溫度最好在2000℃左右。
4、使用環境氣氛。鎢錸熱電偶極易氧化，適于在惰性或干燥氫氣中使用，或用致密的保護管使其與氧隔絕才能使用。不能用于含碳?xì)夥眨ㄈ缭诤細浠衔锏臍夥罩惺褂?，溫度超過1000℃即受腐蝕）。鎢或鎢錸在含碳?xì)夥罩腥菀咨煞€(wěn)定的碳化物，以致降低其靈敏度并引起脆斷，在有氫氣存在的情況下，會加速碳化。
5、鎢錸熱電偶抗氧化。該產品的測溫范圍為0～1800℃，廣泛用于冶金、焦化、化工窯爐、熱處理、玻璃等行業，它具有精度高，價格低、性能穩定、不受工作環境氣氛的限制等優點，是代替鉑銠熱電偶的理想產品。性能指標如下：
  1、分 度 號：W-Re3/25，W-Re5/26
  2、測溫范圍：0～1800℃
  3、測溫精度：< ± 1% t；< ± 0.5% t
  4、時間常數：≥180 s
  5、絕緣電阻：> 5MΩ
  6、規格尺寸：300，500，750，1000，1100（mm）

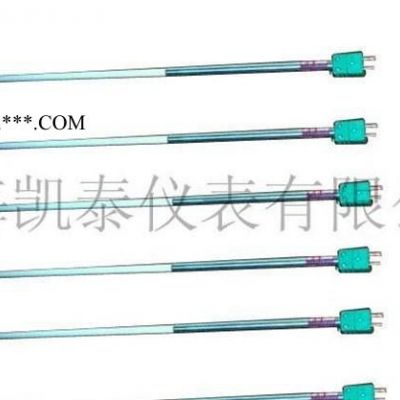

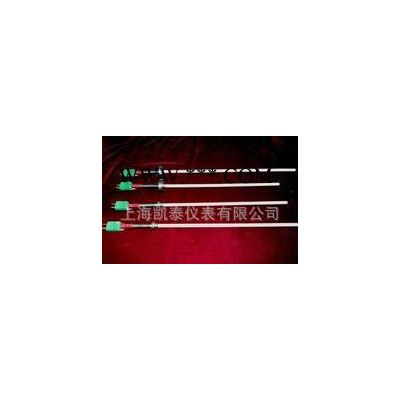

    特別說明目前我公司生產的W-Re熱電偶分三類，一類是采用的精細陶瓷保護管，另一類是純鉬保護管，再一類就是鎢保護管。陶瓷管的規格有：直徑為Ф8，Ф10，Ф12，Ф14，Ф16，長度300~1100mm，這類熱電偶不受工作環境氣氛的限制能在任何氣氛中長期使用，測溫范圍是0~1800℃的；鉬管和鎢管規格有：直徑為Ф6，Ф8，Ф10mm，長度500~700mm，這種熱電偶只能在真空、還原或者惰性氣體保護的環境中長期工作，鉬管最好是在1800℃以下的溫度下長期使用，短期使用溫度能到2000℃；至于鎢管則能在2100℃下長期工作，但很難加工致使其價格非常昂貴。請根據我們的參數選擇適合于您的熱電偶。

1.   熱電偶的直徑長度。

2.   熱電偶長期測溫范圍。

      公司技術實力雄厚，生產工藝先進，檢測設備齊全，在引進國外先進技術和生產工藝基礎上，結合我國國情不斷的開拓創新，并嚴格按照ISO9001質量體系精心組織生產。技術起點高，性能優異，品種齊全、質量可靠、價格優惠、是我公司產品的特點，配以完善的售后服務，使我公司產品深受廣大客戶信賴。

      公司生產的主要產品有：熱電偶、熱電阻、補償導線、電爐絲、及各種溫度儀表，公司以豐富的產品選擇、穩定的質量控制、迅速的交貨周期、強大的技術支持等諸多服務優勢，逐漸確立了溫度傳感器領域中領先者的地位，產品廣泛應用于煉鋼煉鐵、石油化工、機械制造、玻璃陶瓷、塑料橡膠、釀酒制藥、輕工紡織、食品、煙草、水處理、火電及核工業等行業。

      公司視質量為生命，以信譽求生存，以科技促發展，以優質的品牌為用戶服務，資深的銷售和應用工程師，隨時為您提供廣泛而專業服務，并一站式解決您的各種問題。

      上海凱泰儀表有限公司真誠地歡迎國內外用戶朋友選用我們的產品，同時也希望國內外儀器儀表行業廠家同仁奮力合作，與時俱進，共同開發！歡迎新老客戶洽談合作。
