| 測量范圍 | 0~1800 |
|---|---|
| 品種 | 雙鉑銠熱電偶 |
| 外形尺寸 | 多種尺寸可供選擇 |
| 聯接型式 | 固定螺紋 |
| 允差等級 | 允許偏差-0.015mm |
| 分度號 | B |
| 熱響應時間 | < 150 |
| 品牌 | kaitai上海凱泰 |
| 型號 | 雙鉑銠熱電偶 WRR-230 |
| 加工定制 | 是 |

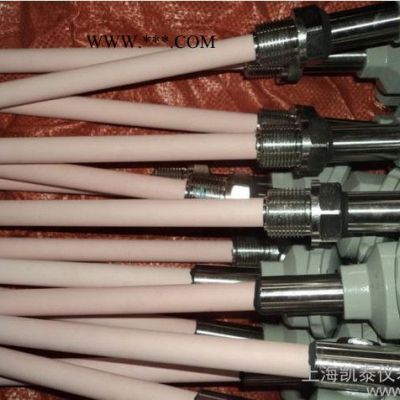

一、概述：
鉑銠30-鉑銠6熱電偶（B型熱電偶）為貴金屬熱電偶。偶絲直徑規定為0.5mm，允許偏差-0.015mm，其正極（BP）的名義化學成分為鉑銠合金，其中含銠為30%，含鉑為70%，負極（BN）為鉑銠合金，含銠為量6%，故俗稱雙鉑銠熱電偶。該熱電偶長期**高使用溫度為1600℃，短期**高使用溫度為1800℃。
B型熱電偶在熱電偶系列中具有準確度**高，穩定性**好，測溫溫區寬，使用壽命長，測溫上限高等優點。適用于氧化性和惰性氣氛中，也可短期用于真空中，但不適用于還原性氣氛或含有金屬或非金屬蒸氣氣氛中。B型熱電偶一個明顯的優點是不需用補償導線進行補償，因?yàn)樵?~50℃范圍內熱電勢小于3μV。
B型熱電偶不足之處是熱電勢，熱電勢率較小，靈敏度低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大。
B型熱電偶實際**是分度號為B的雙鉑銠熱電偶，它可以測量0~1800℃的介質的溫度，在1300~1600℃可以長期使用。是高溫測量的**熱電偶。用于粉末冶金，燒結光亮爐，真空爐，冶煉爐及多種耐火材料、陶瓷、瓷器燒制。
二、主要技術參數：
電氣出口：M20x1.5，NPT1/2
精度等級：I 、II
防護等級：IP65
偶絲直徑：Φ0.5
公稱壓力：常壓
產品執行標準：IEC584、IEC751、JB/T5582-1991
三、裝配式B型熱電偶外形示意圖：
無固定裝置 | |
WRR□—130 WRR□—131 注：d為熱偶直徑；L為熱偶總長。 |
|
固定螺紋裝置 | |
WRR□—230 WRR□—231
注：d=熱偶直徑；L=熱偶總長； l=插入長度；螺紋尺寸。（S=32mm；H=32mm； M0=M27×2或M33×2；d0=40mm或48mm。） |
|
活動法蘭 | |
WRR□—330 WRR□—331 注：d為熱偶直徑；L為熱偶總長；法蘭尺寸。
|
|
固定法蘭 | |
WRR□—430 WRR□—431 注：d=熱偶直徑；L=熱偶總長； l=插入長度；法蘭尺寸。（H=法蘭厚度； DO=法蘭外徑；D1=螺栓孔中心距； D2=法蘭密封面直徑。）
|
|
四、保護管直徑和長度規格表：
型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 熱響應時間 | 規 格 | |
直徑 | 總長（L）插深I(lǐng) | |||||
WRR WRR2 | B | 0-1800 | 高鋁質 剛玉質 | < 150S | Φ16 Φ25 | 300*150 350*200 400*250 450*300 550*400 650*500 900*750 1150*1000 1650*1500 2150*2000 |
五、工作原理：
熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端叫參比端。當測量和參比端存在溫差時**會在回路時產生熱電流，接上顯示儀表，儀表上**指示出熱電偶所產生的熱電動勢的對應溫度值。
熱電偶的熱電動熱勢將隨著測量端溫度升高面增長，熱電動熱勢的大小只和熱電偶導體材質以及兩端溫差有關、和熱電極的長度、直徑無關。

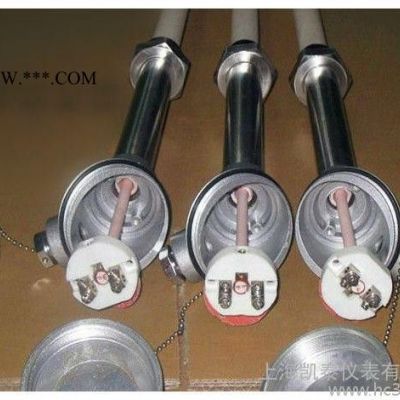

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電太組成基本結構，或配以各安裝固定裝置組成。
六、型號表示：
七、訂貨需知：
1、注明熱電偶型號、分度號、使用溫度。
2、熱電偶保護管直徑、長度、材質。
3、緊固件、法蘭裝置，提供尺寸。
☆安裝形式：一般為無固定裝置，但也可以做成法蘭或螺紋固定式的。
