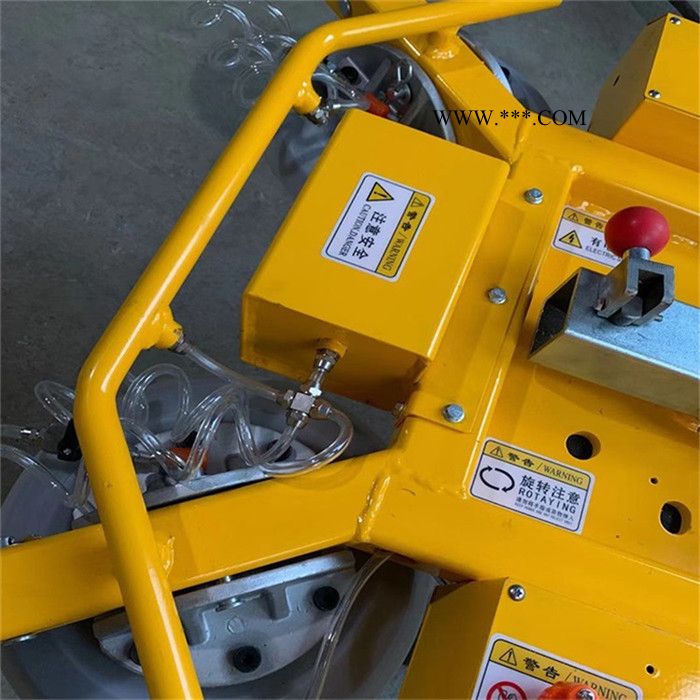

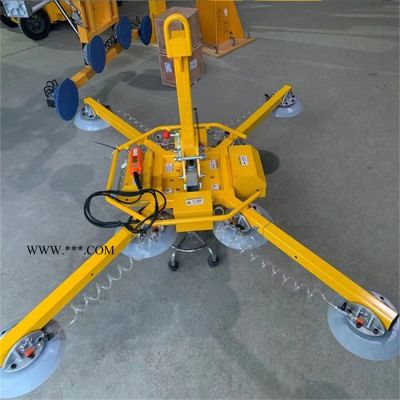

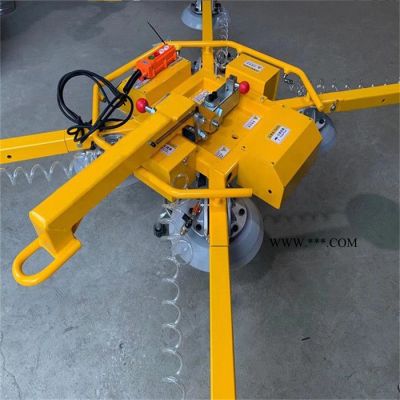

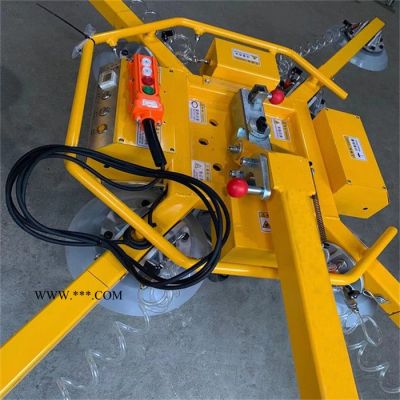

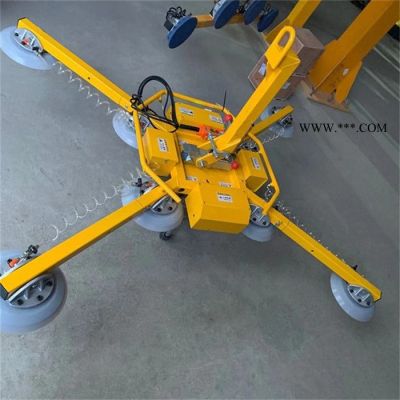

電動玻璃吸盤

吸盤架兩端可伸縮，適用于尺寸變化較大的場合

進口無油真空泵、閥      、      、快速、省力

蓄能器和壓力檢測確保

吸盤位置可調、可手動關閉

應用領域：鋼板搬運、鋁板搬運、塑料板材、玻璃搬運、石材搬運、建材搬運等

電動玻璃吸盤在使用過程中需要起重設備配合，簡單的掛鉤連接即可使用，無需外接電源。 當載荷在90度垂直或水平狀態下，標配自動鎖定角度功能。 按鈕控制吸放      可靠，蓄能保壓真空系統，      性更高，可連續360旋轉;手動旋動功能，吸盤位置可調； 延長桿可裝卸特點，更好適應各種負載的大小和形狀，應用與玻璃生產加工、玻璃幕墻等

1、玻璃吸吊機真空提升機的啟動

打開控制箱上的電源開關，真空泵啟動，先將蓄能器內的空氣抽空，以保證足夠的真空，在壓力低于 50％時，聲光報警燈會報警，直至達到所需的真空壓力。當壓力達到設定壓力時，真空泵會自動停止運行，以保存電力。此時真空吸吊機處于**緒狀態。

2、玻璃吸吊機定位

控制起重設備運動，使吸吊機吸盤貼近玻璃表面，此時吸吊機的吸盤與玻璃表面充分貼合密封；

3、玻璃吸附

推動操作手柄上的手動手滑閥，此時吸盤與真空系統接通，吸吊機自動吸附玻璃，真空壓力表內會顯示此時的真空度（壓力），當壓力表顯示達到 55％真空度（-0.55kg/f）時，表示可以進行搬運，此過程大約需要 2-3 秒左右；

4、玻璃翻轉：

拉出鎖定軸銷，用力推動吸盤架，使其帶動工件往上翻轉，直到約 90 度位置時，軸銷自動鎖定吸盤架，此時即實現了工件的 90 度垂直翻轉。

5、玻璃提升/放料搬運：

控制電葫蘆將板材搬運到放料位置；

6、玻璃釋放：

向后拉回操作手柄上的手動滑閥，使各吸盤與大氣相通，則吸盤與玻璃表面間真空壓力消失，玻璃與吸盤分離。

7、重復操作：

操控起重設備運動到下一待搬運板材處，重復步驟 2 即可。

型號       承重

XR-G400    400kg

XR-G600    600kg

XR-G800    800kg

XR-G1000  1000kg
