一、HJD型橫向山泉打井機簡介

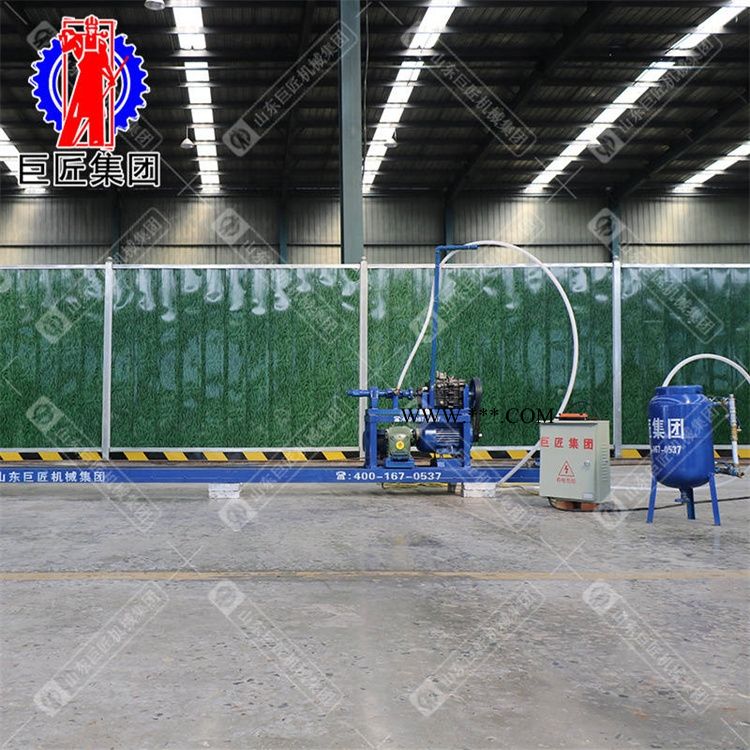

在我國山區尤其是南部省份山區山體中存在著一定面積的滯水帶，為滿足山區群眾用水需求，山東巨匠機械集團與濟寧巨匠機械研究院聯合研發了一款山體橫向鉆機。該橫向鉆機采用模塊化設計，由主機、滑道、配電盤、水氣瓶等部分組成，布局合理，結構緊湊。為進一步便于移動搬運，主機可繼續拆解為回轉部、推進部、主機底座，滑道可繼續拆解為導軌、鋼絲繩張緊器、鉆具支撐架。鉆機主機采用氣動鉆進、濕式排渣的水氣結合工作原理，與長行程滑道配合使用，可實現山體橫向打孔鉆井。該鉆機現已廣泛應用于橫向鉆井和山體橫向鉆孔等作業場合。
二、HJD型橫向山泉打井機特點
1、鉆機采用水氣結合工作原理，效率高進尺快，揚塵少。
2、鉆機采用模塊化設計，可輕松拆解、組裝，便于運輸和搬運上山。
3、配置長行程滑道，選用長鉆桿，減少倒換鉆桿次數。
4、主機除可正轉外，設置有點動正轉和點動反轉，便于上卸鉆桿。
5、鉆機配電盤配有無線遙控器，可實現主機的遠距離操作。
三、HJD型橫向山泉打井機參數
| 序號 | 項目 | 單位 | 參數 | |
| 1 | 鉆孔直徑 | mm | 65、70、76、80 | |
| 2 | 鉆桿規格 | mm | ≥φ42*4000 | |
| 3 | 電壓 | V | 380 | |
| 4 | 功率 | kW | 回轉電機 | 4 |
| 推進電機 | 2.2 | |||
| 5 | 重量 | kg | 回轉部 | 90 |
| 推進部 | 69 | |||
| 主機底座 | 80 | |||
| 導軌 | 38/條 | |||
| 鉆具支撐架 | 19 | |||
| 水氣瓶 | 20 | |||
| 配電箱 | 10 | |||
| 6 | 整機組裝尺寸 | mm | 5660*840*970 | |
