| 保護管材質 | 剛玉 |
|---|---|
| 材料 | 金屬 |
| 測量范圍 | 0-1800℃ |
| 規格 | 可定制,250mm |
| 類型 | 鉑熱電阻 |
| 品種 | 鉑銠熱電偶 |
| 種類 | 溫度 |
| 聯接型式 | 可定制 |
| 允差等級 | A |
| 分度號 | S、B、R |
| 熱響應時間 | 0.2S |
| 品牌 | 銳文/RIVAN |
| 型號 | WRP/Q |
| 加工定制 | 是 |

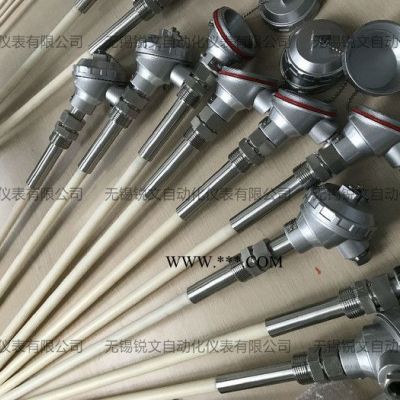

鉑銠熱電偶又叫貴金屬熱電偶，它作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。

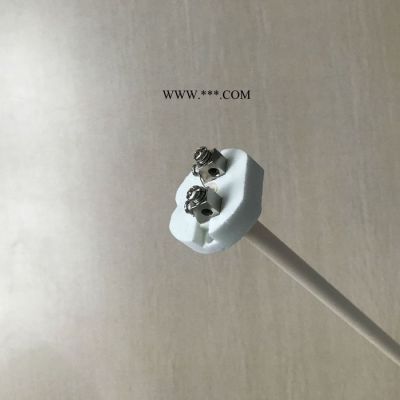

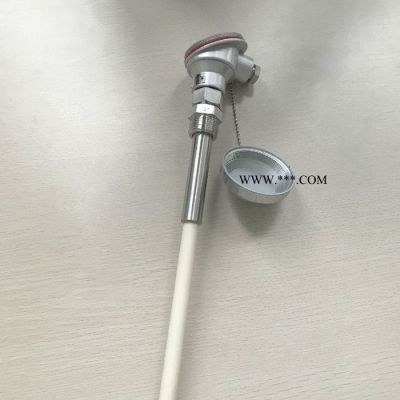

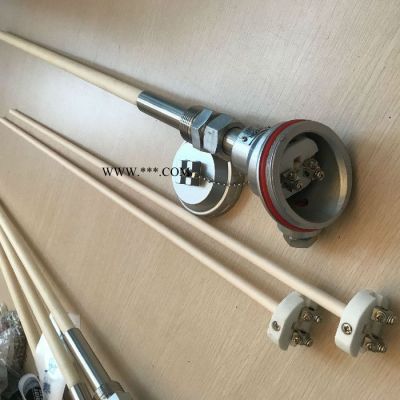

鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
鉑銠熱電偶應用
適用于各種生產過程中高溫場合，廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫。
鉑銠熱電偶主要技術參數
電氣出口：M20x1.5,NPT1/2
精度等級：I 、 II
防護等級：IP65
偶絲直徑：Φ0.5
公稱壓力：常壓
鉑銠熱電偶測量溫度及允差
| 熱電偶類別 | 代號 | 分度號 | 溫度 | 測量溫度 | 允許偏差t |
| 鉑銠30-鉑銠6 | WRR | | 01800 | 0-1600 | ±1.5或±0.25t |
| 鉑銠10-鉑 | WRP | | 01600 | 0-1300 | ±1.5或±0.25t |
| 鉑銠13-鉑 | WRQ | R | 01600 | 0-1300 | ±1.5或±0.25t |
鉑銠熱電偶型號及規格
| 型 號 | 分 度 號 | 測溫范圍 | 保 護 管 材 料 | 熱響應時間 | 規 格 | |
| d | L x l | |||||
| WRP-130 | | 0-1300 | 剛玉管 | ＜ 150S | Φ16 | 300x150 |
| WRP-131 | ＜ 360S | Φ25 | ||||
| WRQ-130 | R | 0-1300 | ＜ 150S | Φ16 | ||
| WRQ-131 | ＜ 360S | Φ25 | ||||
| WRR-130 | | 0-1600 | 剛玉管 | ＜ 150S | Φ16 | |
| WRR-131 | ＜ 360S | Φ25 | ||||
訂貨須知：管徑、總長（L=Xmm）、插深（I=Xmm）所示規格為商品總長，具體詳情請與賣家聯系。
