| 材料 | 金屬 |
|---|---|
| 測量范圍 | 0-1300℃ |
| 類型 | 熱電偶 |
| 品種 | 熱電偶 |
| 輸出信號 | 模擬型 |
| 外形尺寸 | 根據指定長度要求規格 |
| 制作工藝 | 集成 |
| 種類 | 溫度 |
| 聯接型式 | 固定螺紋 |
| 允差等級 | A |
| 分度號 | K型 |
| 熱響應時間 | 6s |
| 品牌 | 浦光 |
| 型號 | K型 |
| 加工定制 | 是 |
| 質量認證 | CCC |

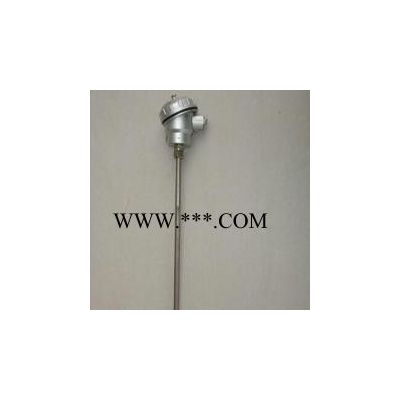

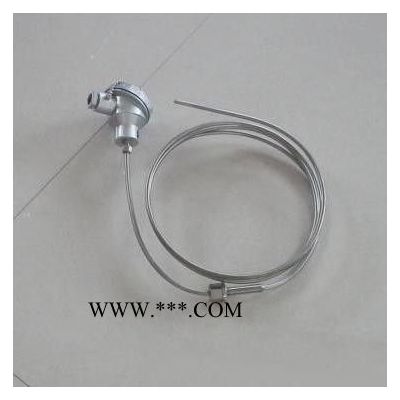

一體化防爆熱電偶的特點
二線制輸出4-20mA，抗干擾能力強；節省補償導線及安裝溫度變送器費用；安全可靠，使用壽命長；冷端溫度自動補償，非線性校正電路；
工作原理
熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。
隔爆熱電偶（阻）利用間隙隔爆原理，當腔內發生時，能通過接合面間隙熄火和冷卻，使后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶（阻）產生的熱電勢（電阻值）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表顯示出所對應的溫度值。
主要技術參數，一體化防爆熱電偶的特點
產品執行標準
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
防護等級：IP65 防爆等級： dIIBT4 、 dIIBT5 。CT4 、 CT6 超小型（模塊φ44×18 ）一體化，通用性強 冷端、溫漂、非線形自動補償。 測量精度高，長期穩定性好。 溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。 一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶。 機械保護 IP68。 采用熱電阻溫變，可免用補償導線，降低成本 液晶、數碼管、指針等多種指示功能方便現場適時監控。 現場環境溫度 >70 時，變送器和現場顯示儀表可采用分離（隔離）式安裝。如條件不允許可采用延長保護管長度的方法以達到保護溫度變送器的目的。
測量范圍及允差
1）熱電阻測溫范圍及允差
| 型 號 | 分 度 號 | 測溫范圍 | 精度等級 | 允許偏差 |
| WZPB SBWZP | Pt100 | -200-+500 | A級 B級 | ±(0.15+0.002ItI) ±(0.30+0.005 ItI) |
| WZCB SBWZC | Cu50 Cu100 | -50-+100 |
| ±(0.30+0.005 ItI) |
2）熱電偶測溫范圍及允差
| 型 號 | 分 度 號 | 允 差 等 級 | |||
| I | II |
| |||
| 允 差 值 | 測溫范圍 | 允 差 值 | 測溫范圍 | ||
| WRNB | K | ±1.5 | -40-375 | ±2.5 | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 |
|
|
| WRMB | N | ±1.5 | -40-375 | ±2.5 | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 |
|
|
| WREB | E | ±1.5 | -40-375 | ±1.5 | -40-333 |
| ±0.004 ItI | 375-800 | 0.004 ItI | 333-900 |
|
|
| WRFB | J | ±1.5 | -40-375 | ±1.5 | -40-333 |
| ±0.004 ItI | 375-750 | 0.004 ItI | 333-750 |
|
|
| WRCB | T | ±1.5 | -40-125 | ±1 | -40-133 |
| ±0.004 ItI | 125-350 | 0.0075 ItI | 133-1000 |
|
|
輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100
輸出方法： 二線制
精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
供電電源：24V.DC±10?G
防護等級：IP65
防爆等級：
隔爆型：dBT4 dCT5 dCT6
本質安全型：iaCT6
絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50所需的時間，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
基本誤差：
儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
絕緣電阻 儀表輸出接線端子與外殼之間的絕緣電阻應不小于50 1/2
