| 測量范圍 | 0-1300 |
|---|---|
| 測量方式 | 接觸型 |
| 產地 | 江蘇 |
| 類型 | 鉑銠熱電偶 |
| 外形尺寸 | 可定制 |
| 聯接型式 | 無固定裝置 |
| 允差等級 | A |
| 熱響應時間 | ＜30 |
| 品牌 | RIVAN/銳文 |
| 型號 | WRP2-130 |
| 加工定制 | 是 |
熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路時產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。
熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

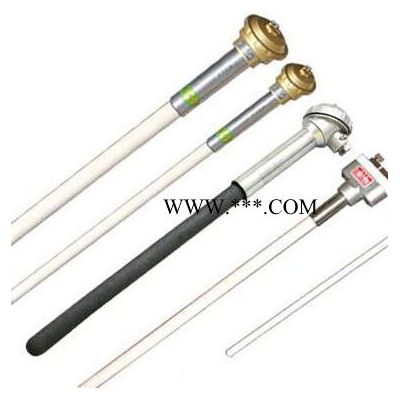

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各安裝固定裝置組成。
型號規格
◆統一設計型熱電偶

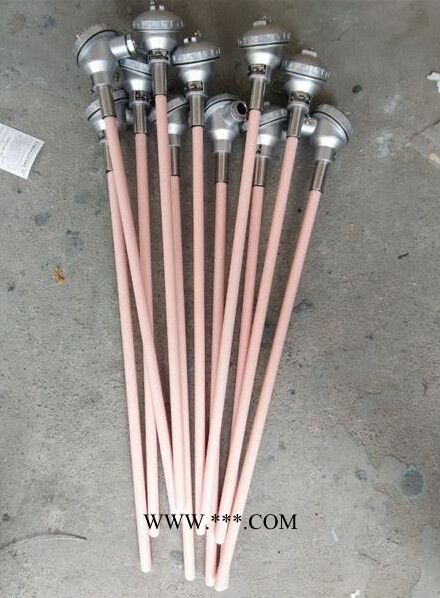

1）無固定裝置式（陶瓷保護管）熱電偶
| 熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 規格 | 熱響應時間T0.5 S | |
| 直徑mm | 保護管材料 | |||||
| 單支鉑銠30-鉑銠6 | WRR-120 | B | 0~1600 | ￠16 | 剛玉質 | ＜150 |
| WRR-121 | ￠25 | ＜360 | ||||
| 雙支鉑銠30-鉑銠6 | WRR2-120 | ￠16 | ＜150 | |||
| WRR2-121 | ￠25 | ＜360 | ||||
| 單支鉑銠10-鉑 | WRP-120 | S | 0~1300 | ￠16 | 高鋁質 | ＜150 |
| WRP-121 | ￠25 | ＜360 | ||||
| 雙支鉑銠10-鉑 | WRP2-120 | ￠16 | ＜150 | |||
| WRP2-121 | ￠25 | ＜360 | ||||
| 單支鎳鉻-鎳硅 | WRN-122 | K | 0~1100 | ￠16 | 高鋁質 | ＜240 |
| WRN-123 | 0~1200 | ￠20 | ||||
| 雙支鎳鉻-鎳硅 | WRN2-123 | 0~1100 | ||||
| 單支鉑銠30-鉑銠6 | WRR-130 | B | 0~1600 | ￠16 | 剛玉質 | ＜150 ＜360 ＜150 ＜360 |
| WRR-131 | ￠25 | |||||
| 雙支鉑銠30-鉑銠6 | WRR2-130 | ￠16 | ||||
| WRR2-131 | ￠25 | |||||
| 單支鉑銠10-鉑 | WRP-130 | S | 0~1300 | ￠16 | 高鋁質 | ＜150 ＜360 ＜150 ＜360 |
| WRP-131 | ￠25 | |||||
| 雙支鉑銠10-鉑 | WRP2-130 | ￠16 | ||||
| WRP2-131 | ￠25 | |||||
| 單支鎳鉻-鎳硅 | WRN-133 | K | 0~1200 | ￠20 | 高鋁質 | ＜240 |
| 雙支鎳鉻-鎳硅 | WRN2-133 | 0~1100 | ||||
注：1）結構特征：非置入部分為碳鋼20#

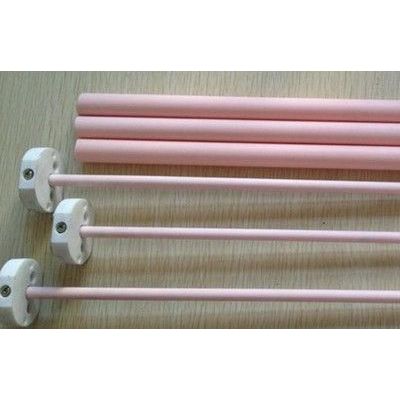

2）直徑￠25mm為雙層瓷套管。
