| 型號 | JES JIC6000 |
|---|---|
| 品牌 | 韓國 3STAR |
| 材質 | 非石棉 |
| 作用 | 固定密封 |
JEIL E＆S為客戶創造價值！ 為人類社會提供無石棉環境密封墊片材料與PTFE和PFA襯里化學容器。
自1969年成立JEIL E＆S化學工業公司以來，一直是專注墊片，盤根，氟塑料領域的公司。JEIL E＆S為韓國經濟發展做出了貢獻。
擁有超過500萬個螺旋纏繞墊片的生產能力,每年生產5000噸壓縮密封墊片板材。
工廠制造標準壓縮密封板材的壓延機具有各種尺寸，從48到108英寸寬的設備。
密封墊片通過于DNV（Det Nroske Veritas挪威船級 捍衛生命與財產安全，保護環境為宗旨的獨立基金組織）、Lloyd's和韓國船級認證。
密封墊片適應于豪華游輪與 LNG船舶（液化天然氣零下163℃低溫下運輸液化天然氣）。
JEIL E＆S PTFE和PFA襯里化學容器與工程項目應用于半導體、LCD、鋼鐵廠、石化、多晶硅、醫藥、化學工業。
LEAKBLOK
Industrial Applications
Automotive Applications
STARFOIL? (Flexible Graphite)
STARFLON? (PTFE)
LATION SETS
THERMBLOKTM
LEAKBLOK? Premium P100芳綸纖維+玻璃纖維+橡膠粘結劑 Aramid Fiber+Glass Fiber+NBR Binder LEAKBLOK? Premium P200 芳綸纖維+玻璃纖維+橡膠粘結劑Aramid Fiber+Glass Fiber+NBR Binder
LEAKBLOK? Premium P300芳綸纖維+玻璃纖維+SBR粘結劑Aramid Fiber+Glass Fiber+SBR Binder
LEAKBLOK? Premium P400芳綸纖維+玻璃纖維+橡膠粘結Aramid Fiber+Glass Fibe+NBR Binder
JIC 6000 芳綸纖維+橡膠 Aramid Fiber + NBRJIC 6000W芳綸纖維+ NBR +鋼絲增強 Aramid Fiber + NBR + Wire ReinforcedJIC 6010芳綸纖維+橡膠Aramid Fiber + NBRJIC 6030有機纖維+橡膠Organic Fiber + NBRJIC 6100芳綸纖維+ SBR Aramid Fiber + SBRJIC 6200芳綸纖維+橡膠Aramid Fiber + NBRJIC 6400碳纖維+橡膠Carbon Fiber + NBRJIC 6400W碳纖維+ NBR +鋼絲增強Carbon Fiber + NBR + Wire ReinforcedJIC 6210芳綸纖維+合成橡膠Aramid Fiber + Synthetic Rubber
JIC 6215芳綸纖維+橡膠Aramid Fiber + NBRJIC 6330芳綸纖維+合成橡膠Aramid Fiber + Synthetic Rubber
JIC 6700芳綸纖維+橡膠Aramid Fiber + NBR
JIC 4201Series STARFOIL?（柔性石墨）板材和墊片 STARFOIL? (Flexible Graphite) Sheets & Gaskets
JIC 4201 純石墨板Pure Graphite Sheet
JIC 4201-P不銹鋼扁平增強石墨板Stainless Steel Flat Reinforced Graphite Sheet
JIC 4201-B不銹鋼切邊增強石墨板Stainless Steel Tanged Reinforced Graphite Sheet
JIC 4201-W不銹鋼絲網增強石墨板Stainless Steel Wire-Mesh Reinforced Graphite Sheet
JIC 4204 STARFOIL?PlainTape
JIC 4205 STARFOIL?皺紋膠帶 STARFOIL? Crinkled Tape
JIC 8305 STARFLON?（PTFE）實心墊片 STARFLON? (PTFE) Solid GasketJIC 8305G STARFLON?（PTFE）增強墊片 STARFLON? (PTFE) Reinforced GasketJIC 8310 STARFLON?（PTFE）包封墊片 STARFLON? (PTFE) Enveloped GasketJIC 8313 STARFLON?（PTFE）夾套墊片 STARFLON? (PTFE) Jacketed GasketJIC 8312 STARFLON?（PTFE）膨脹板墊片 STARFLON? (PTFE) Expanded Sheet GasketJIC 6066 STARFLON?（PTFE）接縫密封墊片 STARFLON? (PTFE) Joint Sealant GasketJIC 4201-HT 不銹鋼增強STARPITE?板材 Stainless Steel Reinforced STARPITE? SheetJIC 4310(A&B) 高溫板材，STARPITE?板材 High Temperature Sheet Material, STARPITE? SheetJIC 4310(C&D) 高溫板材，STARPITE?板材 High Temperature Sheet Material, STARPITE? Sheet（適用于高溫） (For High Temperature)
JEIL E＆S為客戶創造價值！ 為人類社會提供無石棉環境密封墊片材料與PTFE和PFA襯里化學容器。
自1969年成立JEIL E＆S化學工業公司以來，一直是專注墊片，盤根，氟塑料領域的公司。JEIL E＆S為韓國經濟發展做出了貢獻。
擁有超過500萬個螺旋纏繞墊片的生產能力,每年生產5000噸壓縮密封墊片板材。
工廠制造標準壓縮密封板材的壓延機具有各種尺寸，從48到108英寸寬的設備。
密封墊片通過于DNV（Det Nroske Veritas挪威船級 捍衛生命與財產安全，保護環境為宗旨的獨立基金組織）、Lloyd's和韓國船級認證。
密封墊片適應于豪華游輪與 LNG船舶（液化天然氣零下163℃低溫下運輸液化天然氣）。
JEIL E＆S PTFE和PFA襯里化學容器與工程項目應用于半導體、LCD、鋼鐵廠、石化、多晶硅、醫藥、化學工業。
LEAKBLOK
Industrial Applications
Automotive Applications
STARFOIL? (Flexible Graphite)
STARFLON? (PTFE)
LATION SETS
THERMBLOKTM
LEAKBLOK? Premium P100芳綸纖維+玻璃纖維+Nitrile橡膠粘結劑 Aramid Fiber+Glass Fiber+NBR Binder LEAKBLOK? Premium P200 芳綸纖維+玻璃纖維+Nitrile橡膠粘結劑Aramid Fiber+Glass Fiber+NBR Binder
LEAKBLOK? Premium P300芳綸纖維+玻璃纖維+SBR粘結劑Aramid Fiber+Glass Fiber+SBR Binder
LEAKBLOK? Premium P400芳綸纖維+玻璃纖維+Nitrile橡膠粘結Aramid Fiber+Glass Fibe+NBR Binder
JIC 6000 芳綸纖維+Nitrile橡膠 Aramid Fiber + NBRJIC 6000W芳綸纖維+ NBR +鋼絲增強 Aramid Fiber + NBR + Wire ReinforcedJIC 6010芳綸纖維+Nitrile橡膠Aramid Fiber + NBRJIC 6030有機纖維+Nitrile橡膠Organic Fiber + NBRJIC 6100芳綸纖維+ SBR Aramid Fiber + SBRJIC 6200芳綸纖維+Nitrile橡膠Aramid Fiber + NBRJIC 6400碳纖維+Nitrile橡膠Carbon Fiber + NBRJIC 6400W碳纖維+ NBR +鋼絲增強Carbon Fiber + NBR + Wire ReinforcedJIC 6210芳綸纖維+合成橡膠Aramid Fiber + Synthetic Rubber
JIC 6215芳綸纖維+Nitrile橡膠Aramid Fiber + NBRJIC 6330芳綸纖維+合成橡膠Aramid Fiber + Synthetic Rubber
JIC 6700芳綸纖維+Nitrile橡膠Aramid Fiber + NBR
JIC 4201Series STARFOIL?（柔性石墨）板材和墊片 STARFOIL? (Flexible Graphite) Sheets & Gaskets
JIC 4201 純石墨板Pure Graphite Sheet
JIC 4201-P不銹鋼扁平增強石墨板Stainless Steel Flat Reinforced Graphite Sheet
JIC 4201-B不銹鋼切邊增強石墨板Stainless Steel Tanged Reinforced Graphite Sheet
JIC 4201-W不銹鋼絲網增強石墨板Stainless Steel Wire-Mesh Reinforced Graphite Sheet
JIC 4204 STARFOIL?PlainTape
JIC 4205 STARFOIL?皺紋膠帶 STARFOIL? Crinkled Tape
JIC 8305 STARFLON?（PTFE）實心墊片 STARFLON? (PTFE) Solid GasketJIC 8305G STARFLON?（PTFE）增強墊片 STARFLON? (PTFE) Reinforced GasketJIC 8310 STARFLON?（PTFE）包封墊片 STARFLON? (PTFE) Enveloped GasketJIC 8313 STARFLON?（PTFE）夾套墊片 STARFLON? (PTFE) Jacketed GasketJIC 8312 STARFLON?（PTFE）膨脹板墊片 STARFLON? (PTFE) Expanded Sheet GasketJIC 6066 STARFLON?（PTFE）接縫密封墊片 STARFLON? (PTFE) Joint Sealant GasketJIC 4201-HT 不銹鋼增強STARPITE?板材 Stainless Steel Reinforced STARPITE? SheetJIC 4310(A&B) 高溫板材，STARPITE?板材 High Temperature Sheet Material, STARPITE? SheetJIC 4310(C&D) 高溫板材，STARPITE?板材 High Temperature Sheet Material, STARPITE? Sheet（適用于高溫） (For High Temperature)

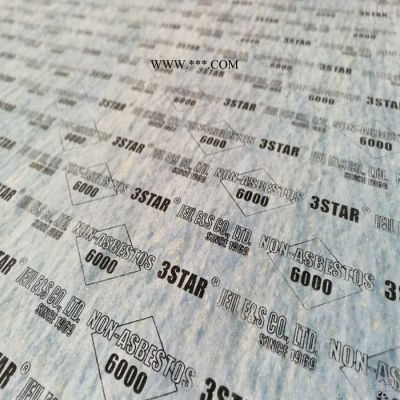

韓國三星6000
| 壓縮非石棉板材 | 韓國三星 6000 |
| Compressed Non-Asbestos Sheet | |
| 特征 (Characteristic) |
|
| 本產品含有高質量的非石棉纖維(芳綸纖維)和耐油性橡膠(NBR),具有卓越的耐油性和密封性。 |
| 典型物理特性 (Typical Physical Properties) | ||
| 相關測試規格 | 測試項目 | 韓國三星6000 |
|
| 密度[g/cm3] | 1.65 |
| ASTM F152 | 拉伸強度 橫行纖維.PSI[kg/cm2] | 1990[140] |
| DIN 3535/6 | 透氣性[ml/min] | 0.35 |
| ASTM F36J | 壓縮率[%] | 9 |
| ASTM F36J | 復原率[%] | 52 |
| ASTM F146 | 浸泡5小時后的流體抵抗力 |
|
| 耐油性 ASTM # 3 油類(150℃) |
5 | |
| 耐燃料油性 ASTM 燃料B(20~30℃) 厚度增加率[%] |
5 | |
| ASTM F38 | 應力松馳率（%） | 26 |
| DIN 28090-1 | 密封性能[mg/sm] | 0.044 |
| DIN 52913 | 應力松弛率[%] 350℉(175℃)/16hrs | 26 |
* 物性測試厚度為 1.5mm,上述為代表性物理特性值.
| ■ 顏色 | 青色 (紅色印花) | |
| ■ 橡膠 | NBR | |
| ■ 纖維 | 芳綸纖維 | |
| ■ 適用油體 | 水, 油類, 燃料, 食鹽溶液, | |
| ■ 適用溫度
| 高. 662℉(350℃) | |
| ■ 適用壓力 | 最大. 430 PSI[30kg/cm2] | |
| ■ pH 范圍
| 4-11上述各項均為常規值，不能保證每種情況下均能符合.請聯系我們獲得更詳細的信息。 | |
| ■ 適用 | 熱油和油氣 :低于 20kg/cm2, 200℃ | |
| ■ 標準尺寸 | 厚度 | 0.5 ~ 3.2[mm] |
| 尺寸[mm] | 1270×1270, 1270×2540 | |
可根據客戶需要生產上述標準尺寸的板材.
■ 本產品獲得韓國船級協會形式認證 .
■ 墊片設計數據
| 厚度 [mm] | 墊片 系數(m) | 最小設計表面壓力 |
| 3.2 | 2.00 | 1600 PSI [112kg/cm2] |
| 1.6 | 2.75 | 3700 PSI [260kg/cm2] |
| 0.8 | 3.50 | 6500 PSI [457kg/cm2] |
警告：
使用溫度與最大壓力不能同時適用.
超出規定范圍使用本產品時，應與本公司技術部協商.
嚴禁用與有毒、天然氣管道上。
用于水蒸氣管道時，參照注意事項。
