| 生產能力 | 年產量5-20萬噸 |
|---|---|
| 煅燒溫度 | 160℃ |
| 煅燒方式 | 回轉窯煅燒、多室沸騰爐煅燒 |
| 熱源 | 天然氣、電、蒸汽、生物質燃料、高爐煤氣等 |
| 產地 | 山東 |
| 成型周期 | 10秒 |
| 傳動方式 | 機械 |
| 激振頻率 | 50次/分 |
| 類型 | 石膏粉機械 |
| 外形尺寸 | 3100*1900*1600mm |
| 用途 | 石膏 |
| 振動頻率 | 50hz |
| 整機重量 | 1t |
| 直徑 | 2.0m |
| 裝機容量 | 420 |
| 總功率 | 425 |
| 最大壓力 | 0.1 |
| 主振形式 | 液壓 |
| 成型壓力 | 200噸 |
| 品牌 | 榮森 |
| 型號 | RS-HG30 |
| 加工定制 | 是 |
一、項目規模和生產工藝

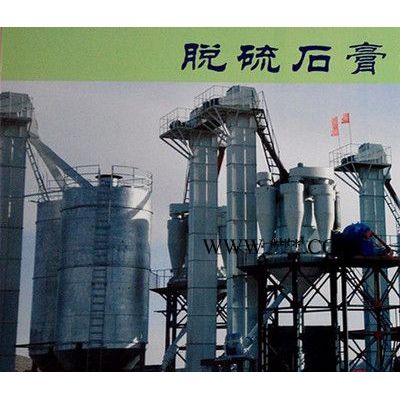

1、該脫硫石膏生產線規模年產4萬噸；主要設備構成：
| 名稱 | 數量 | 名稱 | 數量 |
| 傳輸帶 | 1臺 | 原料斗 | 1部 |
| 熱風沸騰爐 | 1座 | 提升機 | 2臺 |
| 撒料盤 | 1臺 | 料倉 | 3臺（50T*1 100T*2) |
| 立磨 | 1臺 | 羅茨風機 | 1臺 |
| 布袋除塵 | 1套 | 包裝機 | 2臺 |
| FD沸騰爐 | 1套 | 控制系統 | 1套 |
2、生產工藝
原料最好堆放1-3個月在生產，用鏟車把堆放好的原料送入原料斗→經皮帶傳輸機送入→熱風沸騰爐進行煅燒→通過提升機→進行熟料倉→通過撒料盤→進入立磨粉磨→通過2號提升機進入成品倉進行包裝。見工藝流程圖：
3、生產1噸石膏粉的成本
| 序號 | 品種 | 噸耗 | 單價 | 單耗 | 備注 |
| 1 | 天然氣 | 30 | 4元/ | 120元/噸 |
|
| 2 | 電 | 20kw/t | 平均0.8元 | 16元/噸 |
|
| 3 | 工 | 8元/噸 |
| 8元/噸 |
|
| 4 | 維修 | 2元/噸 |
| 2元/噸 |
|
| 5 | 合計 |
|
| 82元 |
|
說明：生產成本90元/噸，每班2名工人，每小時生產10噸，用電價格取平均值，維修費用包括鏟車維修費用。
三、本套設備的特點和原理
1、工作原理
FD沸騰爐的工作原理是：沸騰爐本身采用多道加熱管，通過熱風機把高溫?zé)犸L(fēng)送入加熱管，再把熱量傳遞給石膏粉，做到整體有機結合，采用低溫慢燒的原理，更好的利用沸騰爐的自身優點，得到質量穩定可靠的石膏粉。
2、質量穩定
石膏粉在不同的溫度下分段充分脫水，能得到均勻穩定的產品，主體換熱部分采用優質的特種耐熱鋼管可確保換熱機體的換熱效率及高效的使用壽命。更大程度上改善了氣、固兩相的傳熱傳質效率。
3、結構簡單，不易損壞
由于物體實現了流態化，設備沒有轉動部分，爐體本身結構簡單多了，不但制造方便，后面也沒有維修量。加熱管選用特種鋼材焊接，通過試壓，又采用低溫生產，提高了設備的壽命。
4、結構占地少，生產成本低
FD沸騰爐是立式結構，除塵器套在爐體上方，結構非常緊湊，不但占地少，還避免了除塵器結露。
