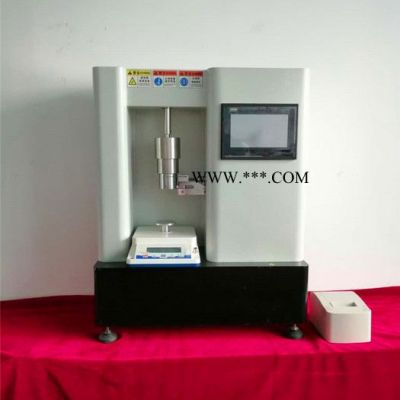

FT-100F粉末自動壓實密度儀 （升級版）



一. 定義：Definition



壓實密度的計算公式：壓實密度=面密度/材料的厚度

在鋰離子電池設計過程中，壓實密度=面密度/(極片碾壓后的厚度—集流體厚度) ，單位：g/cm3



壓實密度分為：負極壓實密度Anode density（或稱為陽極壓實密度）和正極壓實密度Cathode density（或稱為陰極壓實密度）。



二. 原理:



鋰離子動力電池在制作過程中，壓實密度對電池性能有較大的影響。通過實驗證明，壓實密度與片比容量，效率，內阻，以及電池循環性能有密切的關系。

找出壓實密度對電池設計很重要。一般來說，壓實密度越大，電池的容量**能做的越高，所以壓實密度也被看做材料能量密度的參考指標之一。 .



壓實密度不光和顆粒的大小、密度有關系，還和粒子的級配有關系，壓實密度大的一般都有很好的粒子正態分布?？梢哉J(rèn)為，工藝條件下，壓實密度越大，電池的容量越高。

合適的正極壓實密度可以增大電池的放電容量，減小內阻，減小極化損失，延長電池的循環壽命，鋰離子電池的利用率。在壓實密度過大或過小時，不利于鋰離子的嵌入嵌出。



三.適用范圍：



在外力的壓縮過程中，隨著粉末的移動和變形，較大的空隙被填充，顆粒間接觸面積增大，使原子間產生吸引力且顆粒間的機械楔合作用增強，從而形成密度和強度的壓坯.



滿足標準：GBT 24533-2009 鋰離子電池石墨類負極材料，附錄L:粉末壓實密度的測試方法，



也可以用于具有類似特性之粉末和顆粒壓實密度之測定；國際上粉末和顆粒測試方法相通。



四.功能描述：



采用液壓恒壓加壓測量系統，7寸觸摸屏和PC軟件控制，高荷重單元控制系統能采集應力變化數據，可以任意設置壓力、時間數據，位移由位移傳感器直讀，溫濕度數據通過傳感器獲得，多位數的AD芯片來保障數據的分析，全自動模式，手動操作模式及多段設置操作模式并存；配置PC軟件可以獲得應力與粉體密度關系曲線；時間與粉體屈服強度關系；過程數據的分析和曲線圖譜，為生產企業和科研院所研發新品和工藝建立數據模型.提供中英文兩種語言版本。



測試項目/

技術 參數/

分辨率

1.主壓力/

5噸；10噸；15噸；20噸；（選購

傳感器：1級



2.位移測量/

位移傳感器系統，

0.001mm

3.位移行程/

0-60mm（可根據客戶要求定做）

0.1mm

4. 控制系統

液壓恒壓控制系統



5.顯示方式/

7寸觸摸屏/



6. 模具/

內徑：12.8mm；高：25mm（可定制）

0.1mm

7.脫模方式/

自動/



8.安全裝置/

自動診斷、過載保護和急?？刂?



9.溫濕度范圍/

常溫-50度；濕度：20%-98%/



10.時間設置/

0-99.9S

0.1S

11.設備管理功能/

密碼設置及數據管理存儲/



12.密度值/

99.99999g/cm3 不同樣品特性不同密度有所差異/

3%以內/

13.測試天平（選購）/ )

到0.00001g，量程：120g/

0.01%

14.位移速度/

約15mm/min

0.1mm/min

12.使用環境要求/

儀器使用環境要求：工作溫度：-10℃－40℃，濕度：≤65%RH





13.電源/

220V 50HZ或者380v/





14. 整機不確定性誤差/

整機不確定性誤差3%/



1.  選購項目

電腦，打印機，其他規格模具
