| 額定電壓 | 1000 |
|---|---|
| 額定功率 | 標準件 |
| 外形尺寸 | 碳鋼 |
| 品牌 | 粉灰輸送機 |
| 型號 | 非標 |
| 加工定制 | 是 |
機器結構及工作原理

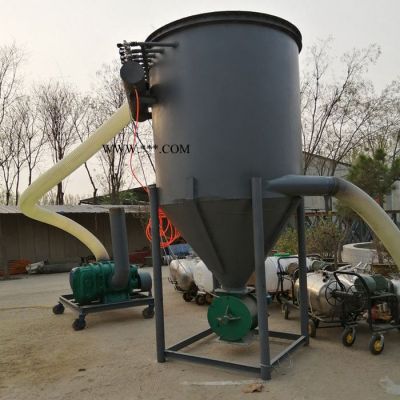

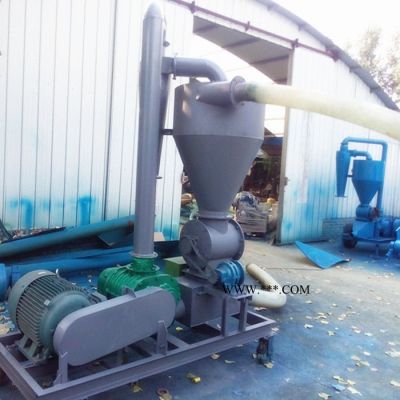

QL系列氣力輸送機主要由高壓風機、分離筒、閉風器、連接管路、吸咀和輸送管等部分組 成。其工作原理是，由高壓風機產生的負壓氣流經吸咀，軟管將物料吸入，通過分離筒，空氣與物料分離，物料旋轉向下落到閉風器，經閉風器到風機出口端， 由正壓氣流通過輸送管路壓送到需要的地方，與物料分離后的氣體則向上通過分離筒的篩網筒（C型機通過除塵器）和連接管路的風量調節閥進入風機。
1、風機：為串聯式離心高壓風機，主要由風機殼體、葉輪、軸承管和電動機等部件組成，三角帶傳動。
2、風量調節閥，由指針、調節片、扭力彈簧、止動簧、表盤和管體等零件組成.指針處于表盤綠色位置表示閥門關閉；處于黃紅色位置表示閥門開啟。
3、分離筒：是物料與氣流分離的裝置，中間設有篩網筒，起過濾作用。
4、閉風器：由殼體、閉風器端蓋、葉輪、密封膠板等零件組成，葉輪軸輸入端裝有輕型減速器，由電動機通過三角帶傳動，帶動閉風器葉輪轉動。
5、吸咀：是該機的喂料裝置，在用做單純吸送、或吸、壓混合輸送時可以自動將物料吸入，由進料管、外套管等組成。根據輸送物料和輸送狀態，調節進料管與外套 管的相對位置，可以使物料和空氣的混合濃度比為狀態。
6、輸送管路：輸送管路采用鐵皮管制成接口采用扣壓式抱箍連接，裝拆方便。
7、電控部分：本公司默認不配。
8、行走部分：由機架和行走輪、牽引桿等組成，可作短途移動。
9、附件：壓送料斗（單獨壓送時使用，根據用戶訂貨配制）。

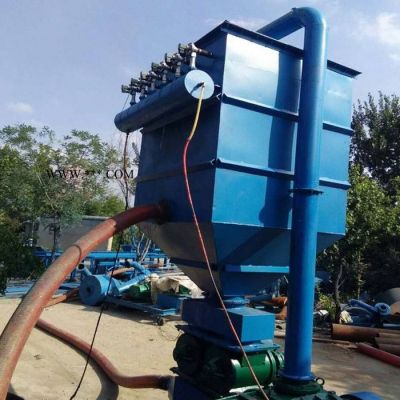

10、除塵器：用于進入風機前的空氣除塵可減輕風機磨損，提高風機使用壽命。
11、集塵箱：用于收集塵土，客戶自備。
粉灰輸送機好，氣力輸送系統有自動運行、手動運行和中控運行等方式控制。
粉灰輸送機特點：
1、作業模式多樣，有單吸作業模式、單壓送作業模式、吸壓混合作業模式，可根據不同客戶、不同作業要求進行選擇。
2 、機器小巧靈活、裝配快捷方便，結構緊湊、功能齊全，整機從設計上充分考慮了用戶群體需求。
3 、粉灰輸送機設備具有方便，快捷，省事，省人，省力等特點。
4 、粉塵污染少、操作靈活方便。

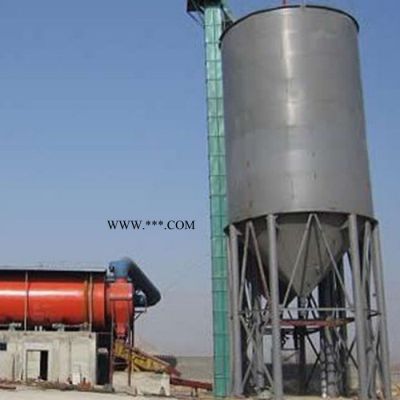

粉灰輸送機解決不同儲灰?guī)旆刍已b車揚塵問題。在我國西、北部地區，很多電廠的粉灰儲存在方形和圓形庫中，庫房大小高度不一，多采用鏟車等設備裝灰，客觀上造成揚塵大及環境污染大，粉灰損失大，如采用灰?guī)煅b車機設備，粉灰輸送機報價，將有效避免這一弊端。
氣力輸送機
型號 QL—3 QL--5 QL—10 QL--15 QL-20 QL-28 QL-35 QL-40
大輸送量（m3/h） 3 5 10 15 20 28 35 40
風機功率 （KW） 4 5 7.5 11 15 18.5 30 37
閉風器功率（KW） 0.75 0.75 0.75 1.1 1.1 1.5 1.5 1.5*2
進料管直徑 124 124 150 150 160 160 160 160
輸送管直徑 108 108 124 150 160 160 160 160
水平大輸送距 10 10 15 15 15 15 20 20
大吸距 6.5 8.5 10 10 13 15 15 15
大揚程 3 3 4 4 5 5 5 6
外形尺寸 1780* 1780* 1780* 2080* 2320* 2380* 2400* 2500*
長*寬*高 1050 1058 1058 1148 1320 1600 1700 1750
*1550 *1550 *1550 *1800 *2720 *2720 *2720 *2720
標配進出料管總長（m） 6.5+6.5=13 6.5+6.5=13 10+10=20 10+10=20 15+15=30 15+15=30 15+15=30 15+15=30
注：
1.氣料分離沙克龍是置于出料管端的氣料分離裝置，試用于粉塵較多的糧食輸送。
2.不銹鋼304材質（接觸物料部分為不銹鋼）為整機價格*3倍。
