| 產品認證 | IOS9001 |
|---|---|
| 最大操作電壓 | 275V |
| 最大放電電流 | 20KA |
| 響應時間 | 0.25s |
| 品牌 | 安達 |
| 型號 | AD系列 |
| 加工定制 | 是 |
ADF系列低電阻接地模塊材料項目匯總表
| 國網武漢高壓研究院試驗報告 (2008)雷字第03號 | ||||||
| 序號 | 實驗項目 | 技術條件要求 | 實驗結果 | 評價 | ||
| 1 | 電阻率測量 | ρ≤5Ω.m | ρ＝2.07Ω.m | 符合規定 | ||
| 2 | 沖擊電流耐受試驗 | 沖擊電流耐受試驗前后試品工頻電阻變化率≤20% | △R％=8.10% | 符合規定 | ||
| 3 | 工頻電流耐受試驗 | 工頻電流耐受試驗前后試品工頻電阻變化率≤20% | △R％=10．72％ | 符合規定 | ||
| 4 | 酸堿度測量 | pH值：7-12 | PH=7.9 | 符合規定 | ||
| 5 | 低溫電阻率測量 | 電阻率值不作規定，僅供參考 | 提供(0-4) ℃測量值 | 1.27 | 符合規定 | |
| 提供(-10-2) ℃測量值 | 1.46 | |||||
| 6 | 穩定性試驗 | 通過失水、冷熱循環、水浸泡實驗后電阻率ρ≤６Ω.m | 失水 | ρ＝2.61Ω.m | 符合規定 | |
| 冷熱循環 | ρ＝2.98Ω.m | |||||
| 水浸泡 | ρ＝2.84Ω.m | |||||
| 7 | 局部高溫試驗 | 試品鋼電極通過2．5kA工頻電流，試品應無裂紋，電極無松動 | 試品無裂紋，電極無松動 | 符合規定 | ||
| 8 | 純降阻劑對金屬接地體腐蝕率測量 | ≤0.03mm/a | 非鍍鋅圓鋼 | 0.0021 | 符合規定 | |
| 非鍍鋅扁鋼 | 0.0012 | |||||
| 鍍鋅圓鋼 | 0.0028 | |||||
| 鍍鋅扁鋼 | 0.0018 | |||||
| 9 | 埋入地中降阻劑對金屬接地體腐蝕率測 | ≤0.55mm/a | 非鍍鋅圓鋼 | 0.0042 | 符合規定 | |
| 非鍍鋅扁鋼 | 0.0021 | |||||
| 鍍鋅圓鋼 | 0.0041 | |||||
| 鍍鋅扁鋼 | 0.0023 | |||||
| 10 | 鹽水浸泡試驗 | 試品經鹽水浸泡90d，試品應無裂 | 試品未見裂紋，均勻腐蝕 | 符合規定 | ||
用量計算
根據地網場地的土壤電阻率，采用下式計算接地模塊用量：
單個接地模塊電阻：R=0.158ρ
并聯后總接地電阻：Rm=R/N.η
| ρ | 土壤電阻率Ω.m |
| R | 單個接地模塊電阻Ω |
| Rn | 接地電阻Ω |
| η | 接地模塊數量 |
| η | 模塊調整系數 |
| 模塊數量 | 4 | 6 | 10 | 20 | 40 | 60 | 100 |
| 調整系數 | 0.78-0.80 | 0.71-0.75 | 0.66-0.71 | 0.61-0.66 | 0.55-0.61 | 0.52-0.58 | 0.49-0.55 |
計算實例
以接地模塊為接地體的接地電阻計算方法如下：
單個接地模塊接地電阻：R=0.158x300=47.4ρ
并聯后總結地電阻：Rm=R/N.η
ρ：土壤電阻率取300Ω．m n：接地模塊數量取20
η：模塊調整系數取0．65 計算結果：Rm=3．65Ω
注：由于土壤電阻率的不均勻，設計方案的不同，輔助接地材料的使用情況和施工質量影響，以上計算僅為理論計算實際效果可能與理論值有偏差！
施工方法
1、接地模塊根據現場情況可采用垂直埋置和水平埋置兩種，埋設深度一般為0．6m—0．8m以下(埋設深度根據跨步電壓、凍土層深度而定)；
2、接地模塊在埋設時建議其間距不小于4m(其離子散流的半徑為lm—3m，根據現場地質條件而定)；
3、接地模塊的電極芯相互并聯或與地線聯接時需采用電氣焊接或ERICO放熱焊接，焊接長度為其連線寬度的3倍；
4、當接地模塊內置電極芯為熱鍍鋅鋼材時，其焊接處應清除焊渣并均勻涂抹防腐導電漆或包裹接地降阻劑；
5、接地模塊在回填時應加入適量水并分層夯實以保證其與大地緊密接觸，待其充分吸濕后測量接地電阻．
注意事項
◎貯存模塊應保持一定濕度，避免高溫、干燥、曝曬；
◎采用木箱包裝，每箱裝兩塊．包裝箱內采用泡沫襯墊來隔離模塊與模塊、模塊與箱壁，適于長途運輸和搬運．運翰和安裝時，應避免機械力損傷模塊；
◎本公司可根據客戶要求，加工其它形狀和尺寸的模塊。
施工圖例：
圓柱形接地模塊計算
根據地網場地的土壤電阻率，采用下式計算接地模塊用量：
單個接地模塊電阻：R=0.160ρ
并聯后總接地電阻：Rn-R/n.η
| ρ | 土壤電阻率Ω.m |
| R | 單個接地模塊電阻Ω |
| Rn | 接地電阻Ω |
| η | 接地模塊數量 |
| η | 模塊調整系數 |
| 模塊數量 | 4 | 6 | 10 | 20 | 40 | 60 | 100 |
| 調整系數 | 0.73-0.77 | 0.68-0.72 | 0.63-0.67 | 0.58-0.62 | 0.53-0.57 | 0.48-0.52 | 0.43-0.48 |
梅花形接地模塊計算
參考ADF平板型接地模塊計算方法
應用范圍
電力系統：如發電廠、變電站、高壓翰電線路、低壓輸電線路等，各接地系統之接地極。
交通系統：如電氣化鐵路、輕軌、捷運、地鐵、機場、港口等，各接地系統之接地極。
通訊系統：如電信機房、移動通信基站、微波中繼站、衛星接收站、網絡機房、廣播電視設備等，各接地系統之接地極。
工業方面：如各型工業產業廠房、庫房、機房等所需各接地系統之接地極。
建筑方面：如各種高層建筑大樓、商(民)用樓、主要建筑物、名勝古建筑、高大紀念碑等，各接地系統之接地極。
休閑方面：如游樂園、高爾夫球場、體育場、生態保護區、戶外旅游景點等所需各接地系統之接地極。
其 它：需施作接地系統保護的一切接地網。
| 物理接地模塊要達到某接地電阻Rv,需要低電阻接地模塊（￠200*1500）的數量 | |||||
| R./(Ω)土壤電阻力 | 100Ω.m | 200Ω.m | 400Ω.m | 1000Ω.m | 2000Ω.m |
| 0。5 | 117 | 242 |
|
|
|
| 1 | 58 | 115 | 232 |
|
|
| 2 | 26 | 55 | 108 | 272 |
|
| 4 | 13 | 25 | 53 | 124 | 199 |
| 10 | 5 | 9 | 19 | 48 | 71 |
產品型號及主要技術指標
| 型號 | 規格MM | 室溫下電阻 | 工頻接地電阻 | 重量KG | 電極芯 | 外形 |
| ADF-MK-1 | 100x150x1000 | ≤1 | ≤5 | 20 | 熱鍍鋅扁鋼 | 長方形 |

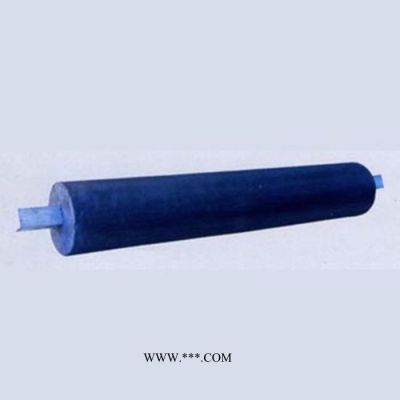

| ADF-MK-2 | ￠150x800 | ≤1 | ≤5 | 20 | 熱鍍鋅扁鋼 | 圓柱形 |
| ADF-MK-3 | ￠150x1000 | ≤1 | ≤5 | 26 | 熱鍍鋅扁鋼 | 圓柱形 |
| ADF-101 | ￠150x850 | ≤1 | ≤5 | 24 | 熱鍍鋅角鋼 | 圓柱形 |
| ADF-102 | ￠150x1200 | ≤1 | ≤5 | 30 | 熱鍍鋅角鋼 | 圓柱形 |
| ADF-104 | ￠100x1000 | ≤1 | ≤5 | 17 | 熱鍍鋅圓鋼 | 圓柱形 |

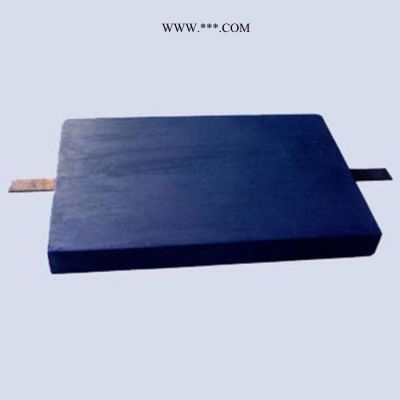

| ADF-201 | 500x400x60 | ≤1 | ≤5 | 20 | 熱鍍鋅扁鋼 | 平板形 |
| ADF-202 | 600x400x60 | ≤1 | ≤5 | 23 | 熱鍍鋅扁鋼 | 平板形 |

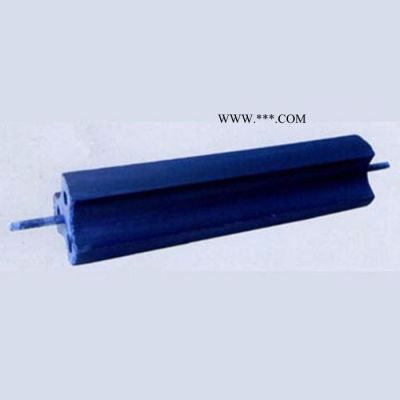

| ADF-203 | ￠200x800 | ≤1 | ≤5 | 14 | 熱鍍鋅角鋼 | 三梅形 |
| ADF-204 | ￠200x1000 | ≤1 | ≤5 | 22 | 熱鍍鋅角鋼 | 三梅形 |
| ADF-205 | ￠200x1200 | ≤1 | ≤5 | 28 | 熱鍍鋅角鋼 | 三梅形 |
| ADF-206 | ￠200x1000 | ≤1 | ≤5 | 33 | 熱鍍鋅角鋼 | 三梅形 |
| ADF-207 | ￠220x1000 | ≤1 | ≤5 | 50 | 熱鍍鋅角鋼 | 多梅形 |
| ADF-208 | ￠260x1000 | ≤1 | ≤5 | 60 | 熱鍍鋅角鋼 | 多梅形 |
*接地模塊的規格可根據客戶需求訂制
