| 測量精度 | 0.5U |
|---|---|
| 產地 | 廣東 |
| 放大倍率 | 0.7-4.5 |
| 分辨率 | 0.0005 |
| 類型 | 影像測量儀 |
| 適用范圍 | 精密機械 |
| 售后服務 | 一年保修 |
| 外形尺寸 | 960*739*1667 |
| 操作方式 | 鼠標自動控制 |
| 品牌 | 品智創思 |
| 型號 | PZ-4030 |
| 加工定制 | 否 |

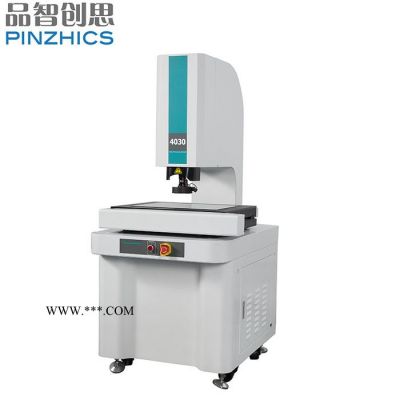

PZ-4030C全自動影像測量儀結構美觀大方，操作簡便，結合本公司測量軟件，可實現準確的工件測量。廣泛應用于機械制造、電子、汽車、五金、塑料、模具等行業，可以對工件尺寸、形狀和位置公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。
二．技術概要產品特點
具有快速對焦、自動尋邊、強大的編程和自動測量功能
采用亞像素細分技術，提高圖像邊界分辨能力
操縱桿/鼠標操作，方便易用
程控恒流驅動式八區表面冷光源，可適應復雜的工件測量
激光指示器指示測量位置，方便快速定位
在線SPC數據處理分析，大批量治具測量功能
三軸伺服控制，定位精度高速度快，XY速度可達150mm/s，運行平穩
嵌入式模塊控制系統，將復雜的控制系統集成在儀器內部，穩定性更高
采用花崗石底座，性能穩定，不易變形
選配MCP簡易測頭，可做簡單三維測量
選配自動變倍可實現多倍率下高效測量
2.規格參數
| 儀器型號 | 全自動影像測量儀PZ-4030C | ||
| 工作臺 | 玻璃臺尺寸 | 460*360 | |
| 運動行程 | 400*300*200 | ||
| 儀器重量 | 280 | ||
| 外形尺寸 | 960*739*1667 | ||
| Z軸升降行程 | 200 mm | ||
| X、Y、Z數顯分辨力 | 0.0005mm | ||
| 工作距離 | 92 mm | ||
| X、Y坐標示值誤差 | (2.5+L/100) μm (L為被測長度，單位：mm) | ||
| 影 像 系 統 | 攝像機 | 高清晰工業級CCD彩色攝像機 | |
| 變倍鏡頭倍率 | 0.7X—4.5X | ||
| 物方視場 | 11.1mm～1.7mm | ||
| 視頻倍率 | 20~128X | ||
| 光源系統 | 表面光源與透射光源均用LED，亮度可調 | ||
