| 測量精度 | 0.5 |
|---|---|
| 產地 | 北京 |
| 放大倍率 | 0.7-4.5 |
| 分辨率 | 0.5 |
| 類型 | 精密影像測量儀 |
| 適用范圍 | 觸摸屏 |
| 售后服務 | 一年保修 |
| 外形尺寸 | 1890×1362×1620 |
| 操作方式 | 鼠標自動控制 |
| 品牌 | 品智創思 |
| 型號 | PZ-1012CNC |
| 加工定制 | 否 |
全自動三坐標影像測量儀ACM系列，擁有卓越的自學習功能，使復雜的工件測量變得簡單易學，三軸采用高性能同步帶傳動，獨特的導軌設計，可靠的Z軸防轉設計，采用非線性彈簧，全自動三坐標影像測量儀具有更高的環境溫度適應性，廣泛適用于五金機械，冶金模具、汽車航空，電子紡織、科研院校等行業。
產品特點：
1. 移動龍門結構，測量工件固定不動；
2. 采用高精度濟南青花崗石“00”級工作臺和立柱，其顯著特點是精度高，耐腐蝕，高強度，無應力變形，確保機臺擁有高穩定性；
3. 采用自動變倍電子卡位鏡頭，輕松實現倍率切換，無需重新標定；

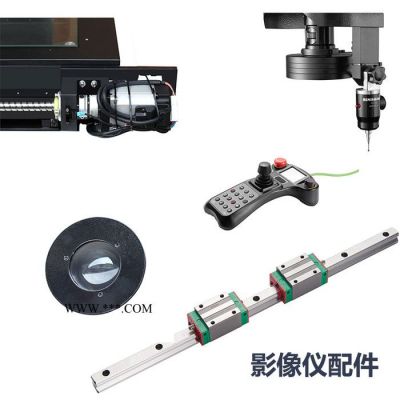

4. X.Y.Z三軸CNC全自動精密控制準確定位，傳動采用精密直線導軌，研磨級滾珠絲桿，確保運動系統確切無誤；
5.程控式5環8區LED表面光源和平行LED輪廓光源系統，智能實現256級亮度調節；
6.測量軟件，具有快速對焦、自動尋邊及多樣化的輸出報表，實現在線SPC數據處理分析，可設置自動測量任務，高效完成批量檢測；
可選配激光位移器，簡易測頭和同軸光鏡頭，金相顯微模組等
技術參數
| 型 號 | PZ-8060CNC | PZ-8010CNC | PZ-1012CNC | |
| 外形尺寸X/Y/Z | 1690×1162×1620 | 1890×1362×1620 | 2090×1562×1620 | |
| 測量范圍（X/Y/Z） | 600×800×200 | 800×1000×200 | 1000×1200×200 | |
| 示值誤差 | E1(x/y)=(3.5+L/100) | |||
| 工作臺承重 | 30kg | |||
| 儀器重量 | 860kg | 1000kg | 1200kg | |
| 光 | 圖像傳感器 | 1/2”彩色CCD工業級攝像機 | ||
| 物鏡 | 自動變倍光學鏡頭 | |||
| 放大倍率 | 光學放大倍率：0.7－4.5×；影像放大倍率：24-190× | |||
| 工作距離（標配） | 92mm | |||
| 物方視場（標配） | 11.1 ~1.7mm | |||
| 光柵尺分辨率 | 0.0005mm | |||
| 傳動系統 | X.Y.Z軸絲桿傳動 | |||
| 運動控制 | 自主研發的CNC伺服運動控制系統 | |||
| 速度 | XY軸（mm/s) | 300 | ||
| Z軸（mm/s) | 50 | |||
| 光 源 | 表面燈采用8區LED冷光源，各段獨立操控，輪廓燈為LED透射平行光源，256級亮度均可調節 | |||
| 測量軟件 | INS-C測量軟件 | |||
| 工作環境 | 溫度20℃±2℃，溫度變化<2℃/hr,濕度30~80% | |||
| 振動<0.002g,低于15Hz | ||||
| 電 源 | AC 100~220V 50/60HZ 10A | |||
自動測量軟件
1.簡潔友好的界面。
將主要及常用的功能以按鈕形式放在主界面，易于熟悉掌握，用戶只要簡單的點擊和拖拽鼠標即可完成幾乎所有的測量動作。
2.強大的幾何測量功能
2.1.軟件提供完整的幾何測量功能
可對點、線、圓弧、圓、矩形、橢圓、鍵槽(腰型特征)、開曲線、閉曲線、平面、圓柱、圓錐、球等幾何元素進行測量。當Z軸增加測頭或激光位移傳感器等設備后還可對3D圖形元素如圓柱、圓錐、圓球、以及三維空間內的面進行測量。根據元素的實際特征，每種元素可采用多種不同的方法測量。尋邊結束即可直接獲取出元素的坐標值、長度、面積、體積等數據。
2.軟件具備強大的尋邊功能
能夠抓取很弱的邊緣，可任意設定尋邊方向，避免尋邊錯誤，靈活設置尋邊參數，去除雜點及毛邊的影響。
3.自動對焦功能及對焦點測量功能
由軟件自動判定對焦是否清晰，此功能也可用來測量高度及平面度。
4.方便快捷的應對復雜形狀工件及大批量工件測量
4.1.元素的平移陣列測量
對于等距排列的特征元素，只需要人為測量一個元素，即可通過平移陣列功能自動完成所有元素的測量，非常方便的測量陣列特征。
4.2.工件的陣列及陣列宏測量
當測量大批量工件時，只需人為測量一個工件，即可通過工件陣列及陣列宏功能自動完成所有工件的測量。無論單個夾具或者多個夾具都能同時應對。大大節省了時間和提高測量效率。
4.3.導入CAD圖形功能測量
可以直接用CAD軟件繪制尺寸圖，導入軟件后即可實現自動測量，無需采點尋邊。非常方便對形狀復雜或不規則圖形進行坐標測量和輪廓對比測量。
4.4.對比測量功能
可預設刻度線、角度線、標準圓用以對工件進行對比測量。也可直接在圖像輪廓上拉出尺寸線或角度線
動態觀察工件的長度、角度、臺階高、直徑等尺寸。
5.靈活的用戶程序
5.1.軟件根據用戶測量步驟順序自動編制用戶程序。并控制程序的運行停止等。
5.2.可以對用戶程序及每一個步驟進行編輯、排序、插入、刪除等操作，適應各種復雜多變的測量步驟。
5.3.測量大批量工件時，只需進行一次尋邊測量，避免重復動作，省時省力。
6.自動計算元素的形位公差
軟件提供完整的公差設定和計算功能，可設定和計算形位公差如直線度，圓度，平面度、圓柱度，輪廓度、位置度、平行度、垂直度、同心度、圓跳動等。并自動判別公差是否OK或NG，并具備NG示警及提示功能。形象化的公差圖表使用戶獲知具體超差位置，方便查找超差原因。
