| 產地 | 河南南陽 |
|---|---|
| 額定電流 | 無 |
| 額定電壓 | 100KV |
| 結構形式 | 無間隙 |
| 品牌 | 南陽金冠 |
| 型號 | YH10WZ-100/260W |
| 加工定制 | 是 |
| 質量認證 | ISO9001 |

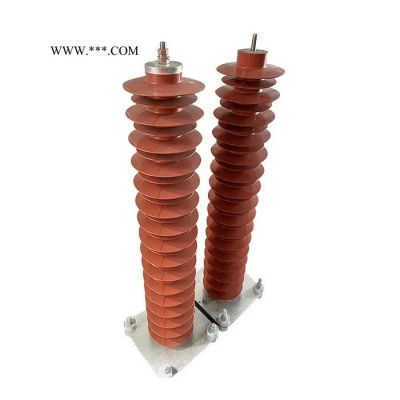

一、產品簡介：
本產品的絕緣外套采用**硅橡膠制成，硅橡膠具有良好的電絕緣性能、憎水性能及康老虎阿性能，外絕緣滿足GB311.1《高壓輸變電設備的絕緣配合》。產品具有動作可靠、無工頻續流、防污穢能力強、防爆性好、重量輕、運輸方便、維護簡便等優點，被廣泛地用于發電、輸變電、配電系統中。
二、產品型號說明
三、*屬氧化物避雷器采用標準及使用條件
采用標準:GB11032-2010交流無間隙*屬氧化物避雷器;JB/T8952交流系統用復合外套無間隙*屬氧化物避雷器;IEC60099-4交流系統用無間隙*屬氧化物避雷器.
避雷器的使用條件：
環境溫度－40～+40；
海拔高度不超過2000m；
電源頻率不高于62Hz，不低于48Hz；
大風速不超過35m/s；
地震烈度8度及以下地區；
長期施加在避雷器上的工頻電壓應不超過避雷器的持續運行電壓；
太陽光的輻射強度為1.1kW/m2；
超出正常運行條件，避雷器的使用由供需雙方協商
四、*屬氧化物避雷器的主要特點
1、保護特性優異
*屬氧化物避雷器是用來保護電力系統中各種電氣設備免受過電壓損壞的電氣產品，由于*屬氧化物電阻片具有十分良好的非線性伏安特性，在正常工作電壓下僅有微安級的電流通過，因而可將*屬氧化物避雷器設計為無間隙結構，這**使*屬氧化物避雷器具備了尺寸小、重量輕、保護性能好的特征，當過電壓侵入時，流過*屬氧化物電阻片的電流速度迅速增大，同時限制了過電壓的幅值，釋放了過電壓的能量，此后*屬氧化物電阻片又恢復高阻狀態，使電力系統正常工作。
2、通流能力大
*屬氧化物避雷器的通流能力表示避雷器具有吸收各種雷電過電壓、操作過電壓、能量的能力。本公司生產的*屬氧化物避雷器的通流能力完全符合甚至高于 標準的要求。4/10μs大電流沖擊耐受能力、2ms方波通能量、線路放電等級、等指標均達到了國內lingxian水平。
3、工頻耐受能力強
電力系統中由于各種原因，如單相接地，長線電容效應以及甩負荷等，會引起工頻電壓的升高或產生幅值較高的暫態過電壓，因此避雷器具有在一定時間內承受一定程度工頻電壓升高能力，這**是避雷器的工頻過電壓耐受時間特性。
4、耐污穢性能良好
無間隙*屬氧化物避雷器避具有較高的耐污穢性能，因為它無需考慮對間隙放電電壓的影響，我公司現在批量生產的*屬氧化物避雷器所用絕緣外套的 小爬電比距為：
級中等污穢地區：爬電比距20mm/kV
級重污穢地區： 爬電比距25mm/kV
級特重污穢地區：爬電比距31mm/kV
5、 預防性試驗方法：
產品在投入運行前，以及使用中每間隔一年，都應做預防性試驗：
（1）無間隙*屬氧化物避雷器預防性試驗方法為：
a、直流1mA參考電壓試驗：在避雷器兩端施加直流電壓，待流過避雷器的電流穩定在1mA時，讀出此時的電壓數值，該值應滿足技術參數表中的規定。
b、泄漏電流試驗：在避雷器兩端施加0.75倍直流1mA參考電壓數值，此時流過避雷器的電流應不大于50μA。
c、無間隙*屬氧化物避雷器不能做工頻放電電壓試驗。
（2）帶串聯間隙*屬氧化物避雷器預防性試驗方法：
a、工頻放電電壓試驗：在試驗變壓器原邊上串接一塊10A及以上的電流表。試驗時，應均勻的從零開始施加電壓，觀察電流表，當電流表發生突變時，表明間隙放電，此時的電壓值為工頻放電電壓值。每次放電后，應在0.2S內切斷工頻電源。每兩次試驗間隔不小于10S，測量次數為3次，三次平均值應符合技術參數表中規定值。
b、電導電流試驗：在避雷器兩端施加直流電壓，所加電壓數值為該避雷器的系統標稱電壓，此時流過避雷器的電流應不大于20μA。
c、帶串聯間隙*屬氧化物避雷器不能做直流1mA參考電壓試驗。
（3）避雷器嚴禁做絕緣耐受試驗。系統其它設備做絕緣耐受試驗時，必須斷開避雷器和設備連接。
注意
（1）用戶不得對避雷器做工頻放電電壓試驗，以免造成避雷器損壞。
（2）用戶不得隨意拆開避雷器。 （3）用戶在遵守以上規則條件下，本公司在三包期限內負責三包事宜，
三包期限為一年。
用戶若有特殊需要，可來人來函。我們將按要求供貨。
