| 工作溫度 | 70（℃） |
|---|---|
| 工作壓力 | 常壓 |
| 規格 | WK-220 |
| 過濾精度 | 1（um） |
| 設備重量 | 60Kg |
| 適用對象 | 藥液 |
| 適用范圍 | 制藥,食品 |
| 性能 | 精密過濾 |
| 樣式 | 筒式 |
| 用途 | 加壓過濾 |
| 原理 | 加壓過濾 |
| 濾料類型 | 硅藻土 |
| 自動化程度 | 自動 |
| 適用對象性質 | 高衛生要求物料 |
| 有效過濾面積 | 1 |
| 品牌 | 諾尼 |
| 加工定制 | 是 |
| 適用粘度 | 10（pas） |
一、硅藻土過濾機概述
硅藻土過濾機系引進國外先進技術，選用1Cr18Ni9Ti優質不銹鋼制作，采用硅藻土助濾劑，促成我國飲料行業從陳舊的棉餅過濾工藝向世界先進行列邁進了一大步，它具有外形美觀，操作簡便，過濾成本低，效率高等特點，過濾澄清度可達99.8%，操作得法甚至可濾除大腸桿菌。
二、硅藻土過濾機用途
硅藻土過濾機適用于白酒、果酒、葡萄酒、保健酒、飲料、糖漿、醬油、醋、以及醫藥、生物、化工等液態制品的澄清過濾。過濾周期長、效率高、濁度穩定、密封性好、結構緊湊、操作方便、可移動、易于維護保養。與同類產品比，省電30%、省水60%、省時70%。
●飲料業：果蔬汁、茶飲料、啤酒、黃酒、果酒、白酒 葡萄酒等
●制糖業：蔗糖、果葡糖漿、高果糖漿、葡萄糖漿、甜菜糖、蜂蜜等
●調味品：醋、醬油、味精、料酒等
●醫藥業：抗生素、維生素、合成血漿、中藥提取液等
●化學制品：樹脂、無機酸、有機酸、醇、苯、醛、醚等
●其他：明膠、骨膠、海藻膠、植物油、淀粉等
該機在白酒、果酒、低度酒、黃酒、藥酒、葡萄酒、飲料等行業得到廣泛使用，過濾澄清度可達到百分之99.8，在實際使用中得到滿意的效果。
三、硅藻土過濾機特點和結構

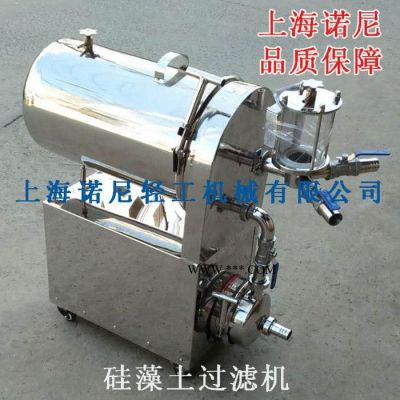

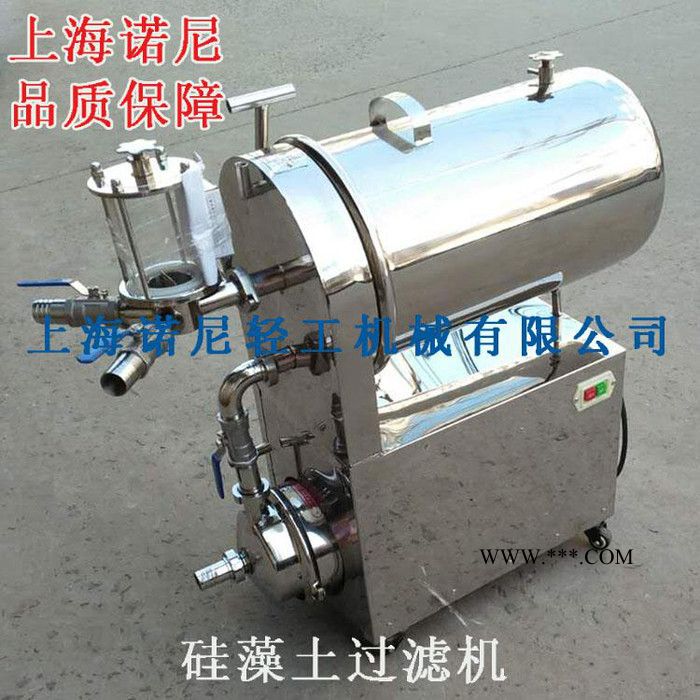

1.本機由殼體、中間軸、過濾板、過濾網導桿、氣閥、玻璃視鏡組成，所有液體接觸部分均采用不銹鋼和ABS材料組成，殼體分兩節便于拆洗。
2.采用硅藻土過濾機，比陳舊的棉餅過濾機有明顯的優勢
能源節約百分之92 酒損失減少百分之90
設備成本節省3分之2， 工人減少4分之3
使用硅藻土過濾機過濾后的酒和飲料風味不變、無毒、無懸浮物、無沉淀、澄清透明，占地面積小、移動方便。
四、硅藻土過濾機選型參數
| 設備型號 | 外形尺寸 | 過濾面積（㎡） | 濾片數 | 設備口徑DN(mm) | 理論流量（以白酒為標準）噸/小時 | 工作壓力 （mpa） | 配泵型號 |
| LS400A | 900x540x1550 | 5 | 40 | 50 | 3-5T/H | ≥0.3 | CHL8-40 |
| LS400B | 850x540x1250 | 2.5 | 20 | 32 | 8-9T/H | ≥0.3 | CHL4-40 |
| WK500A | 2400x750x850 | 15.9 | 38 | 32 | 13-15T/H | ≥0.3 | LY20-25 |
| WK500B | 1850x750x850 | 8.9 | 20 | 32 | 8-10T/H | ≥0.3 | LY20-25 |
| WK400A | 2350x680x800 | 9.8 | 38 | 32 | 9-12T/H | ≥0.3 | LY10-25 |
| WK400B | 1800x680x800 | 5.1 | 19 | 32 | 6-8T/H | ≥0.3 | LY10-25 |
| WK330A | 1700x600x750 | 3.4 | 20 | 32 | 3-5T/H | ≥0.3 | LY5-25 |
| WK330B | 1600x600x750 | 2.5 | 15 | 32 | 2-4T/H | ≥0.3 | LY5-25 |
| WK250 | 1100x350x450 | 2.0 | 20 | 32 | 1-3T/H | ≥0.3 | LY3-25 |
| WK220 | 900x300x400 | 1.0 | 15 | 32 | 0.5-1.5T/H | ≥0.3 | LY3-25 |
五、 硅藻土過濾機使用方法
1 .連接。如圖所示用橡膠管連接各個酒桶和泵H以及過濾機G，泵的進口連接小酒桶A和大酒桶B，泵的出口連接過濾機的進口3，過濾機的出口4連接小酒桶A，過濾機的出口5連接儲酒罐E，
2 上土。將150公斤左右的未過濾的酒放在A桶里，如果是330過濾機加2.5公斤的硅藻土在A桶里攪拌均勻，如果是400過濾機加3公斤硅藻土在A桶里，再打開閥門2.3.4，關閉閥門1.5，然后啟動飲料泵H，此時容器A內的渾液通過泵從3進口輸入過濾機，渾液中的硅藻土也隨之進入機內,附著在過濾布上，經過出口閥4回到酒桶A，形成循環。循環15分鐘左右從過濾機的玻璃觀察孔處如果看到酒變清澈了，這時說明所有的硅藻土已經粘附到在過濾機的濾布上，形成了一道過濾層，這一過程叫“上土”，上土完成后就可以進行正式過濾。
3. 過濾。將未過濾的酒裝在大酒桶B里，注意酒桶B里再不需要加硅藻土，然后關上閥門2.4，打開閥門1.3.5，容器B里面未過濾的酒經過泵H送到過濾機G，經過濾后流到儲酒桶E，E里面的酒就是過濾好的干凈酒，可以進入灌裝機灌裝。
4. 清洗。過濾機G過濾一定量的酒后濾片會被臟物堵塞，主要的表現是出口5的流量會明顯減少，壓力升高接近0.2MPa，這時必須要清洗過濾機的濾片，停機后關閉出口閥4.5和入口閥3，打開排氣閥，和排污閥，過濾機內的液體從排污閥排盡，然后打開過濾機的法蘭，取下過濾桶，用自來水沖洗濾片，直到臟土全部沖洗干凈，再把過濾機的桶裝好緊固各法蘭螺絲，從新上土，再次過濾。
六、助濾劑硅藻土的性能介紹
硅藻土是一種在若干萬年前的水生植物，名叫硅藻之類的細胞壁組成的一種生物化學沉積巖，有著無數的小孔和復孔，其粉粒度很小，2—100微米，約百分之90為可透性空隙，主要成分是SiO2，具有很好的化學穩定性、耐高溫、不溶性、無毒，這種多孔微粒具有極大的過濾能力，能除去1-0.1微米之間的雜質，。
助濾特性大致有以下幾點：
性能穩定適應性好，由于硅藻土助濾劑主要是二氧化硅組成，所以化學性能穩定，在冷熱和不同濃度的酸液中也能使用，不影響其原液的基本性質。
可獲得高的流速和澄清度，助濾劑因其尺寸參差，骨架堅硬，富有單孔和復孔及多種形狀的關系，使濾層不能密實結聚，具有較大的表面積和較大的孔隙度，而達到較高的濾速和理想的澄清度。
我單位可以提供吉林長白山的硅藻土，有粗土和細土兩種。
七、硅藻土過濾機故障及處理
| 故障現象 | 產 生 原 因 | 處 理 方 法 |
| 過濾質量達不到要求 | 1、助濾劑添加量少 2、循環時間少，過濾層吸附不均勻 3、飲料泵有故障 4、機體和管路內有空氣沒有排除 5、 濾片的橡膠隔圈損壞 | 1 .增加助濾劑 2. 加長循環時間 3. 工作前檢查飲料泵 4. 排除空氣 5. 檢查更換橡膠圈 |
| 過濾緩慢 | 1. 助濾劑添加太多 2. 壓力低 3. 濾層臟堵 4．濾液粘度高 | 1．合理減少助濾劑 2. 提高進液壓力 3. 及時清洗濾泥 4. 降低濾液粘度 |
| 過濾機滲漏 | 1. 殼體密封墊圈沒放好或者損壞 2. 法蘭螺絲沒有緊固 1. 重新放好或更換墊圈 2. 緊固螺絲 |
|
| 輸液泵壓力達不到要求 | 1. 泵密封圈損壞 2. 泵電機有故障 3. 泵吸引管太軟 1. 更換密封圈 2. 查找原因修理 3. 采用彈簧膠管 |
|
