| 加工定制 | 是 |
|---|---|
| 材質 | 石墨 |
| 阻燃性 | V0 |
| 耐溫 | -40~220（℃） |
| 顏色 | 黑 |
| 產品認證 | ROUS SGS |
| 分?jǐn)嗄芰?/th> | 1000 |
| 物料編號 | MYS1111 |
| 特色服務 | 加工定制 |
| 品牌 | 茂源 |
| 型號 | MY100-S |
深圳茂源電子導熱石墨片概述
薛生 13686897306
隨著電子產品的升級換代的加速和迷你、高集成以及高性能電子設備的日益增長的散熱管理需求。
這種全新的天然石墨解決方案，散熱效率高、占用空間小、重量輕，沿兩個方向均勻?qū)?，消除“熱點”區域，屏蔽熱源與組件的同時改進消費類電子產品的性能。
石墨片參數
測試項目 | 測試方法 | 單位 | GSM測試值 | GSB測試值 |
GSH測試值
|
顏色
| Visual |
| 黑色 | 黑色 | 黑色 |
材質 |
|
| 天然石墨 | 天然石墨 | 天然石墨 |
厚度 | ASTM D374 | mm | 0.05--1.0 | 0.15--1.2 | 0.025—0.1 |
比重 | ASTM D792 | g/cc | 1.5 | 1.8 | 2.2 |
耐溫范圍 | EN344 | ℃ | -40~+400 | -40~+400 | -40~+400 |
拉伸強度
| ASTM F-152 | 4900kpa | 715 | 715 | 715 |
硬 度 | ASTM D2240 | Shore C | 80 | 80 | 80 |
阻燃性 | UL 94 |
| V-0 | V-0 | V-0 |
導熱系數 (垂直方向) | ASTM D5470 | w/(m?k) | 15 | 10 | 15 |
導熱系數 (水平方向) | ASTM D5470 | w/(m?k) | 240 | 240 | 1000 |
石墨片散熱原理
典型的熱學管理系統是由外部冷卻裝置，散熱器和熱力截面組成。
散熱片的重要功能是創造出**大的有效表面積，在這個表面上熱力被轉移并有外界冷卻媒介帶走。石墨散熱片**是通過將熱量均勻的分布在二維平面從而有效的將熱量轉移，保證組件在所承受的溫度下工作。
石墨片特性
1、表面可以與金屬、塑膠、不干膠等其它材料組合以滿足更多的設計功能和需要。
2**的導熱系數：150～1200W/m.k，比金屬的導熱還好。
3、質輕，比重只有1.0～1.3 柔軟，容易操作。
4、熱阻低，耐溫 400℃
5、石墨散熱片能平滑貼附在任何平面和彎曲的表面，并能依客戶的需求作任何形式的切割。
石墨片用途
應用于筆記本電腦、大功率LED照明、平板顯示器、數碼攝像機、移動電話及針對個人的助理設備等。
規格說明：

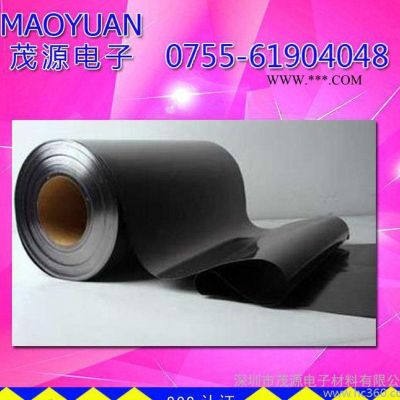

卷材：
厚度為：0.05mm、0.1mm、0.13mm、0.15mm、0.2mm、0.3mm、0.5mm、1.0mm、
標準規格：500mm*50M或1000mm*50M
非標規格：可根據客戶尺寸圖紙任意裁切

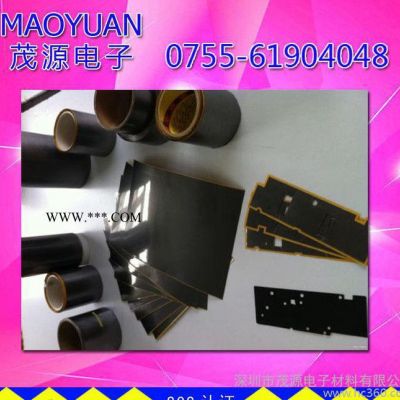

片材：
厚度為：0.05mm、0.1mm、0.13mm、0.15mm、0.2mm、0.3mm、0.5mm、1.0mm、
標準規格：200*400mm、300*300mm、500mm*500mm
非標規格：可以根據客戶尺寸要求裁切成任意片狀
以上參數僅供參考，詳細參數請點擊【聯系我們】
