| 別名 | 選礦設備 |
|---|---|
| 處理能力 | 4.5~52 |
| 規格 | 500 |
| 級數 | 其它 |
| 結構形式 | 立式 |
| 類型 | 其它 |
| 外形尺寸 | 720/1100 |
| 用途 | 礦石 |
| 重量 | 0.1 |
| 裝機功率 | 0.9 |
| 分級效率 | 33-45 |
| 品牌 | 綠洲 |
| 型號 | YX |
| 加工定制 | 是 |
| 分機效率 | 0.1 |
脫泥斗技術參數

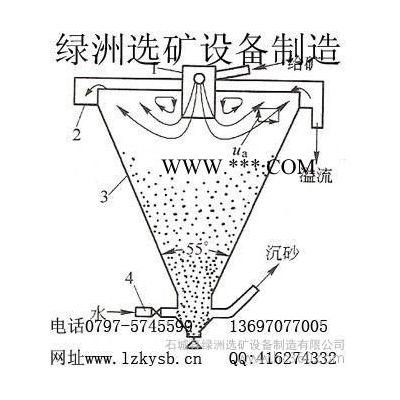

分泥斗是一種結構簡單的圓錐分級機，其外行為一倒立的圓錐，在液面中心設有給礦筒，圓筒底部處于液面以下一定深度。礦漿沿切線方向給入中心圓筒，經緩沖后由底部流出。流出的礦漿呈放射狀向周邊溢流堰流出去。在此過程中沉降過程速度大于上升速度的粗顆粒便沉在槽內，并經底部沉砂口批排出。細粒隨表層礦漿進入溢流槽，作為溢流排出。給礦粒度一般小于2mm，分級粒度為74um以下。
分泥斗的特點是結構簡單，不需要動力操作方便?，F(xiàn)在分泥斗主要用在水力分級機前對原礦進行脫泥，以便提高分級效率，也可用在磨礦設備前為礦石濃縮、脫水，提高磨機給礦濃度，還可用在各種礦泥選別設備前控制給礦濃度。由于分泥斗的錐體體積較大，在生產流程中還兼有儲礦作用。
規格(直徑mm) | φ1000 | φ1500 | φ2000 | φ2500 | φ3000 | |
沉降面積m2 | 0.75 | 2 | 3 | 4.9 | 7 | |
容積(m3) | 0.27 | 0.83 | 2.27 | 4 | 7 | |
排礦管徑 | φ25 | φ40 | φ50 | φ60 | φ70 | |
給礦粒度 | <2.0 | <2.0 | <2.0 | <2.0 | <2.0 | |
處理能力(t/h) | 1.5~0mm粒度為2~2.16t/h 0.074~0mm粒度為0.19~0.25t/h | |||||
受礦管 | φ120 | φ150 | φ150 | φ150 | φ150 | |
脫泥效應(%) | 33~45 | 33~45 | 33~45 | 33~45 | 33~45 | |
重量 | 500 | 980 | 1483 | 1850 | 2100 | |
外型尺寸 | 1264*1529 | 1804*2115 | 2404*2715 | 2906*3328 | 3406*3925 | |
