| 應用范圍 | 濾波 |
|---|---|
| 種類 | 磁環電感 |
| 封裝形式 | 插件電感 |
| 繞線形式 | 多層平繞式 |
| 導磁體性質 | 鐵氧體磁芯 |
| 磁芯形狀 | 圓形 |
| 工作頻率 | 低頻 |
| 安裝方式 | 直插 |
| 骨架材料 | 無骨架 |
| 品質因數Q | 1 |
| 電感量 | 2UH |
| 允許誤差 | 20% |
| 感抗XL | 30（Ω） |
| 額定電流 | 100（mA） |
| 分布電容 | 100（F） |
| 標稱電壓 | 0.3（V） |
| 品牌 | WL |
| 型號 | T271412 |

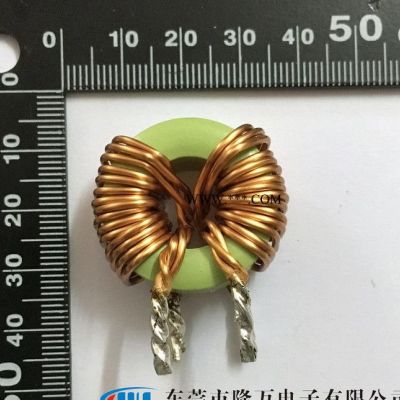

產品名稱 | 鐵粉芯磁環電感，大功率電感，大電流電感，環形電感，共模電感 |
|
產品規格 | 磁芯尺寸 T27*14*12（外徑*內徑*高）鐵粉芯，整體尺寸32*19*12（寬度*厚度*腳長） | 單位：mm |
電氣特性 | L:2UH(±20%), 3組漆包線并行繞制7TS，電流可達到3A，大功率 | |
材料清單 | 鐵粉芯磁環、QA-2UEW/130°漆包圓銅線、環保高溫錫 |
