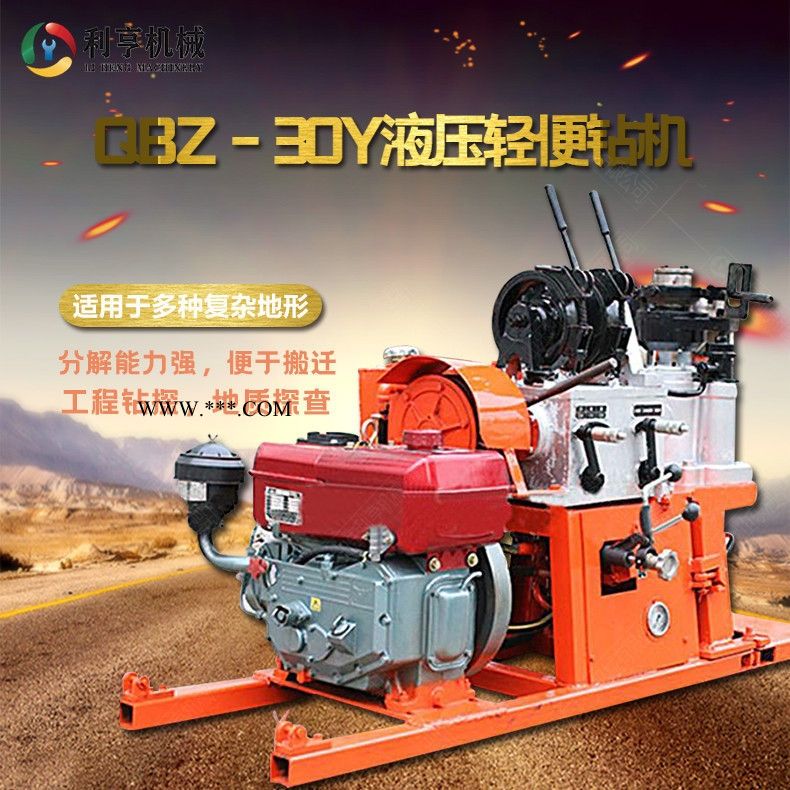

QBZ-30Y型液壓鉆機 利亨便攜式取樣鉆機 小型機械設備
一、QBZ-30Y型液壓輕便鉆機簡介
QBZ-30Y型輕便液壓鉆機是一款小型液壓給進的勘探鉆機，主要應用于地質普查勘探、道路和建筑以及淺層石油物探引孔、天然氣及地下水鉆探，也適用于堤壩及工程注漿和坑道通風、排水等工程鉆探。30型輕便液壓鉆機額定鉆孔深度30米，開孔直徑允許為110mm，終孔直徑為75mm。
二、QBZ-30Y型液壓輕便鉆機特點
1.具有油壓自動給進機構、鉆進效率高。
2.采用上球卡夾持機構，可實行不停機倒桿。
3.手柄集中、操作方便、安全可信。
4.結構緊湊，占用場地面積小。
5.鉆機回轉器和變速箱的外殼采用鋁合金材質，減輕了機身重量。
6.分解能力強，便于搬遷，適合于丘陵地帶、山區等復雜地形工作。
三、QBZ-30Y型液壓輕便鉆機參數
| 主機 | |||
| 鉆進深度 | 30m | 鉆桿直徑 | 42mm |
| 開孔直徑 | 91-110mm | 終孔直徑 | 75 mm |
| 鉆機重量 | 198kg(不含動力) | 鉆機尺寸 | 1400*600*1055mm |
| 卷揚機 | |||
| 升降能力 | 4kn | 卷筒直徑 | 90mm |
| 鋼絲繩直徑 | 8mm | 鋼絲繩容量 | 18m |
| 抱閘直徑 | 200mm | 閘帶寬度 | 35mm |
| 立軸 | |||
| 立軸轉速 | 136/338/578r/min | 立軸行程 | 400mm |
| 立軸壓力 | 9kn | 立軸起重力 | 11kn |
| 油泵 | |||
| 油泵型號 | YBC20/125 | 額定壓力 | 12.5Mpa |
| 油泵流量 | 20ml/r | 額定轉速 | 1500r/min |
| 動力 | |||
| 柴油機 | R180 | 冷卻方式 | 水冷 |
| 額定功率 | 5.67KW | 額定轉速 | 2600r/min |
四、QBZ-30Y型液壓輕便鉆機配置清單
| 序號 | 名稱 | 規格 | 單位 | 數量 |
| 1 | 鉆機主機（含動力） | QBZ-30Y | 臺 | 1 |
| 2 | 鉆桿（含鎖接） | Φ42 | 米 | 30 |
| 3 | 腦袋接手 | 57/57 | 個 | 2 |
| 4 | 腦袋 | Φ89*57 | 個 | 1 |
| 5 | 開孔管 | Φ89 | 根 | 1 |
| 6 | 合金鉆頭 | Φ91 | 個 | 1 |
| 7 | 腦袋 | Φ73 | 個 | 1 |
| 8 | 巖心管 | Φ73 | 根 | 1 |
| 9 | 金剛石鉆頭 | Φ75 | 個 | 1 |
| 10 | 水泵 | 柴油機動力 | 套 | 1 |
| 11 | 塔架 | 3m | 套 | 1 |
| 12 | 鋼絲繩 | 10mm | 米 | 20 |
| 13 | 繩卡 |
| 個 | 4 |
| 14 | U形環 |
| 個 | 1 |
| 15 | 扁方主桿 | 2米/根 | 根 | 1 |
| 16 | 主桿變徑 |
| 個 | 1 |
| 17 | 水龍頭 |
| 個 | 1 |
| 18 | 提引器 |
| 個 | 1 |
| 19 | 墊叉 | 57 | 把 | 1 |
| 20 | 扳叉 | 57 | 把 | 1 |
| 21 | 牙鉗 | 24 | 把 | 1 |
| 22 | 自由鉗 | 73/89 | 把 | 2 |
山東利亨機械供應取樣鉆機，小型取樣鉆機主要型號有BLH系列背包鉆機、QBZ系列輕便取樣鉆機、QBZ-Y系列液壓輕便鉆機。
