| 材質 | 不銹鋼304 |
|---|---|
| 產地 | 河北 |
| 規格 | DN50 |
| 適用范圍 | 化工管道 |
| 適用機型 | 管道密封 |
| 性質 | 耐高壓 |
| 質量 | 合格 |
| 作用 | 固定密封 |
| 是否可定制 | 是 |
| 截面形狀 | 圓形 |
| 品牌 | 世強 |
| 型號 | 1221 |
【世強密封】【金屬墊片】 金屬墊片 金屬纏繞墊片高水基盤根金屬齒形墊本墊片的結構型式隨法蘭的密封面的不同而分為二種基本類型： 1.用于平面法蘭的帶定位環的齒型墊 2.用于凹凸法蘭的不帶定位環的齒型墊。 應用 齒形組合墊在較低的預緊力下使用是首先的墊片，表面的密封層避免了金屬對金屬的直接，且能可靠、緊密的結合，保護了金屬法蘭不被損傷，即使在極高的載荷下。齒形組合墊尤其適合于高溫、高壓，工況條件交變的，在熱交換器、容器、反應釜的法蘭連接處，是金屬墊片的替代品。 1、適用于高溫、高壓部位2、耐腐蝕性強 ? 3、密封作用、可靠 1、使用溫度：～650℃ ?2、使用壓力：6.4～25.0MPa ?3、預緊比壓： y=70MPa ?4、墊片系數：m=4.25
| 金屬材料 | 德國牌號 | 硬度HB | 溫度 | 密度g/cm | 厚度mm |
| 碳鋼 | 1.1003/1.0038 | 90~120 | -60~500 | 7.85 | 234 |
| SS304，SS304L | 1.4301/1.4306 | 130~180 | -250~550 | 7.9 | 7.9 |
| SS316，SS316L | 1.4401/1.4404 | 130~180 | -250~550 | 7.9 | 7.9 |
鋼包墊片系指內部用非金屬材料(柔性石墨聚四氟、石棉橡膠板 、 陶瓷纖維） 等， 外部用特定的冷作工藝金屬薄板的復合型墊片，按墊片截面通常分為平面型及波紋型兩種，是的一種墊片，適用于熱交換器、壓力容器、泵、閥及法蘭面密封。但回彈力有限，需要求法蘭表面平坦及緊固力很高才能達到良好效果。根據不同材料可以組合成304不銹鋼包石棉墊片，不銹鋼包石墨墊片等多種形式。鋼包墊片以柔性石墨、石棉及無石棉板作為填充，外包不銹鋼、馬口鐵、紫銅等各種材質的金屬薄板而成，特別適用熱交換器、壓力容器等高溫高壓密封部位。它有效防止墊片的散架、介質的侵蝕，同時也了耐壓。
1、包復料：碳鋼、紫鋼、lCr18Ni9、304、316。
2、填充料：石棉橡膠板、石墨板、非石棉板。
3、金屬與非金屬板包復壓制成型。 主要用途：鋼包墊適用于機、泵、管、閥法蘭連接處的靜密封。

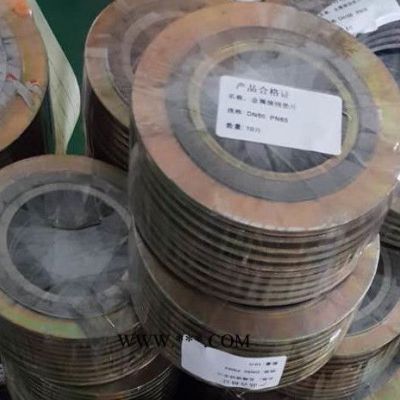

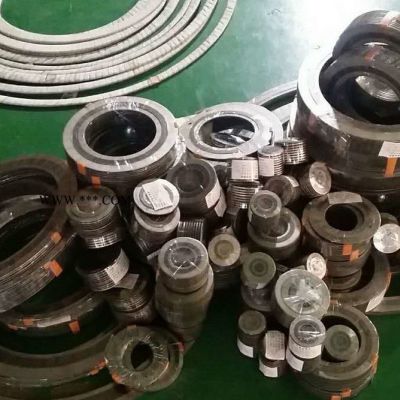

金屬石墨纏繞墊為半金屬墊中回彈性的墊片，由V形或W形薄鋼帶與各種填充料（石墨、石棉、四氟）交替纏繞而成，其結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其壓緊度，墊片的法蘭密封面的表面精度要求不高。特別適用于負荷不均勻、接合力易，溫度與壓力周期性變化、有沖擊或震動的。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、、原子能和等部門。
金屬石墨纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形） 金屬帶及其它合金材料與石墨、石棉、聚四氟、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊將金屬帶固定。金屬纏繞墊片為半金屬墊中回彈性的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其壓緊度，纏繞墊片的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易，溫度與壓力周期性變化、有沖擊或震動的。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件。
