| 內外環材質 | 碳鋼 |
|---|---|
| 金屬纏繞墊的類型 | A B C D |
| 法蘭標準 | ASME B16.20 |
| 形狀 | 圓形 |
| 顏色 | 咖啡色 |
| 作用 | 密封 |

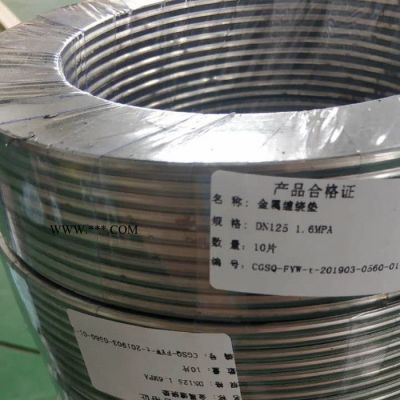

金屬纏繞墊片采用**SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性優良的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其**大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。
金屬纏繞墊片的結構材料：
| 填充料 | 鋼帶 | 內環 | 外環 |
| 石棉纏繞 | SUS 304 | 碳鋼 | 碳鋼 |
| 石墨纏繞 | SUS 316 | SUS 304 | SUS 304 |
| 四氟纏繞 | SUS 316L | SUS 316 | SUS 316 |
| SUS 316L | SUS 316L |
| 填充料 | 溫 度(°C) | 大操作壓力(kg/cm2) |
| 石墨纏繞 | -200~550 | 250 |
| 石棉纏繞 | -150~450 | 100 |
| 四氟纏繞 | 240~260 | 100 |
