| 材質 | 不銹鋼304 |
|---|---|
| 產地 | 河北 |
| 規格 | DN50 |
| 適用范圍 | 泵 |
| 適用機型 | 管道密封 |
| 性質 | 耐高壓 |
| 質量 | 優 |
| 作用 | 固定密封 |
| 是否可定制 | 是 |
| 截面形狀 | 圓形 |
| 品牌 | 世強 |
| 型號 | 2324 |
不銹鋼304石墨 金屬纏繞墊 石墨墊片 金屬包覆墊片 規格尺寸波齒復合墊片通過模壓、滾壓或車削等工藝把金屬平環加工成同心的波形圈，表面粘貼石墨或四氟等非金屬，是針對那些對墊片回彈要求較高的地方，它有極好的熱傳導，能高溫、高壓及易腐蝕的，尺寸任意，金屬材質可選。波齒復合墊片通過模壓、滾壓或車削等工藝把金屬平環加工成同心的波形圈，表面粘貼石墨或四氟等非金屬，是針對那些對墊片回彈要求較高的地方，波形墊片具有極好的熱傳導性，能高溫、高壓及易腐蝕的，尺寸任意，金屬材質可選。

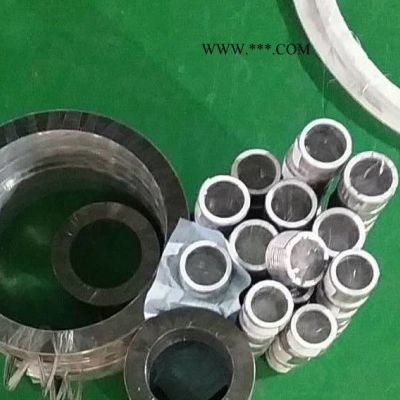

柔性石墨墊片由柔性石墨薄片（或帶有金屬加強）切割而成，根據應用需要共分為四種類型： 1、柔性石墨墊片：從柔性石墨薄片上切割而成，用于管道法蘭和閥蓋等。建議這種墊片都為小直徑墊片，這取決于它的低機械強度。 2、柔性石墨墊片MI：帶鉤的碳鋼薄片（0.2毫米厚）被柔性石墨薄片夾在中間，然后被切割成特定的尺寸，機械強度很高。 3、柔性石墨墊片PM：柔性石墨薄片被粘附在0.2毫米厚的304不銹鋼薄片的兩面，具有很高的機械強度并且易于運輸，由于它也可以被切割成復雜的形狀，這種墊片被廣泛的應用在各種工業中。
4、 柔性石墨墊片PM-A：將T/#1215 中的不銹鋼薄片換成 316鋼（50 微米）

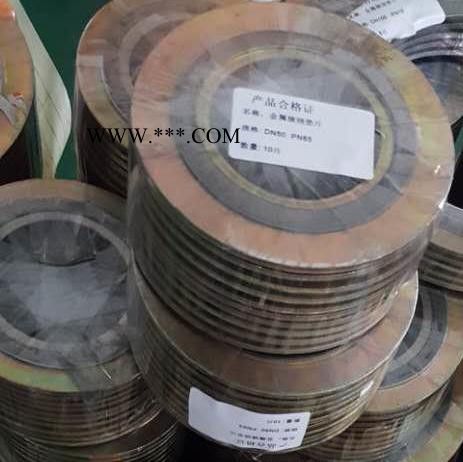

基本型金屬纏繞墊片通常采用優質SUS304、SUS316（“V”形或“W”形)等不銹鋼纏繞帶與石墨、石棉、聚四氟、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊將金屬帶固定，基本型金屬纏繞墊片不帶內外環 一般用在中低壓的榫槽面和平面或凹凸面的法蘭中。
性能特點：
基本型金屬纏繞墊片壓縮性能，回彈性能良好，具有多道密封和一定的自緊功能，對于法蘭壓緊面的表面缺陷不太，不粘結法蘭密封表面，可部分壓力.溫度變化和機械振動的影響；能在高溫.低溫.高真空.沖擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。
使用設備:石油、化工、冶金、電力、船舶、燃?xì)?、核能、、紡織、、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處?kù)o密封部位 。
纏繞墊片結構形式及代號和使用法蘭類別：
| 基本型式 | 代號 | 適用的法蘭密封面 | 厚度 | |
| V型基本體/環 | W型基本體/環 | |||
| 基本型 | A或R型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2;4.5 | 4.8;5.5;7.5 |
| 帶內環型 | B或RIR型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2/2 4.5/3 | 4.8/3.0 5.5/4.0 7.5/5.0 |
| 帶定位環型 | C或CG型 | 平面或凸面 | ||
| 帶內環及定位環型 | D或CGI型 | 平面或凸面 | ||
材料:
1.基本型纏繞金屬帶
A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹等缺陷
C.不銹鋼的硬度值 HV≤200
2. 基本型纏繞非金屬帶
A 非金屬填充為的石棉帶，柔性石墨帶，聚四氟帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力如下表：
纏繞墊片各種非金屬材料主要技術參數：
| 材料 | 標識代號 | 溫度 ℃ | 工作壓力 | 適用介質 | 壓縮率% | 回彈率% | 應力松馳率% |
| 石墨 | F.G. | -220--550 | 250 BAR | 腐蝕性介質 | 18--30 | ≥17 | ≤18 |
| 石棉帶 | ASB | -150--450 | 100 BAR | 般氣密性 | 18--30 | ≥19 | ≤28 |
| 聚四氟 | PTFE | -200-- 250 | 100 BAR | 腐蝕性介質 | 18--30 | ≥15 | ≤13 |
| 無石棉材料 | NAF | -100--350 | 100 BAR | 一般氣密性 | 18--30 | ≥19 | ≤28 |
| 云 母 | MICA | -150--800 | 100 BAR | 特高溫 | 18--30 | ≥19 | |
| 陶 瓷 | CER | -200--1090 | 100 BAR | 超高溫 | 18--40 | ≥19 |
下表用于對內環及纏繞金屬帶的材質選擇：
| 材料名稱 | 縮寫標記 | 硬度(HB) | 溫度(°C) |
| SUS 304 | 304 | 130~180 | -195~+550 |
| SUS 316L | 316L | 130~180 | -100~+550 |
| SUS 321 | 321 | 130~190 | -195~+760 |
| HASTELLOR-B2 | HASTB | 215 | -185~+1090 |
| INCONEL-600 | INC600 | 150 | -100~+1090 |
| MONEL-400 | MON | 150 | -130~+820 |
| 鈦 | T2 | 215 | -195~+1090 |
金屬纏繞墊片基本體厚度公差：
| 項目 | 厚度 | 公差 |
| 墊片厚度 | 4.5, 3.2 | +0.2 -0.1 |
| 環厚度 | 3.0 | ±0.25 |
下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
 | DIN (mm) | ANSI B16.5 BS1560 (mm) Mss sp-44 | API 605 | 公差 |
| 內環內徑 墊片內徑 | <=600 | <=24" | >=26" and <=34" | ±0.5 |
| >600 and <=800 | >24" and <=34" | >=36" and <=60" | ±0.9 | |
| >800 and <=1600 | >34" and <=60" | ±1.3 | ||
| >1600 | >60" | ±1.6 | ||
| 墊片外徑 | <=600 | <=24" | <=24" | ±0.9 |
| >600 and <=16000 | >24" and <=60" | >24" and <=60" | ±1.8 | |
| 1600 | >60" | ±2.2 | ||
| 外環外徑 | >=1/2" and <=60" | ±0.9 | ||
| <=600 | <=24" | 0-1.0 | ||
| >600 and <=1000 | >24" and <=34" | 0-1.8 | ||
| >1000 and <=1600" | >34" and <=60 |
為什么紙墊和金屬纏繞墊片的區別那么大呢？紙墊一般情況下只能夠保證一到兩個月，因?yàn)榧垑|會受到和腐蝕的損壞，出現漏水情況也就很必然了。而金屬纏繞墊片的正常使用壽命可長達數十年，如果換用特殊材料的話，使用時間會更長，所以一般情況下，在閥體受損以前，金屬纏繞墊片還在正常地使用。
供油領域的使用和供水有一定的類似，只是供油領域的要求會更高一點，如果傳輸管道的法蘭體出現泄漏的話，石油就會對造成很大的污染，如果在海洋中出現了泄漏，很大程度是難以被發現的。所以在石油領域與壓力容器中使用時，不但對有特殊的要求外，也不允許一些未經檢驗過關的金屬纏繞墊片，更別說是紙墊了。
