(一)膨脹珍珠巖

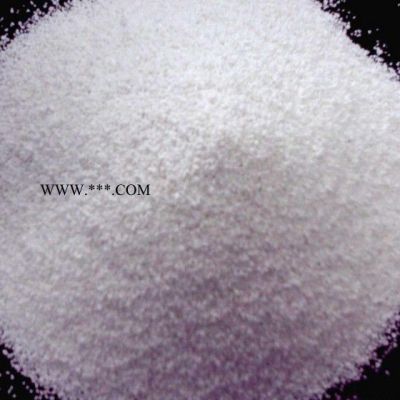

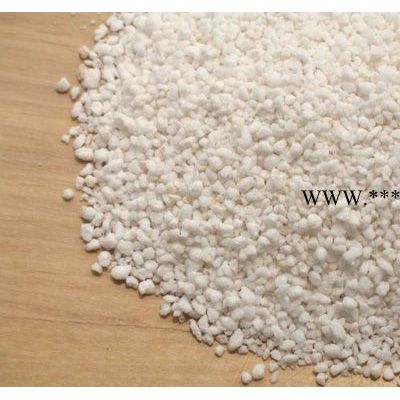

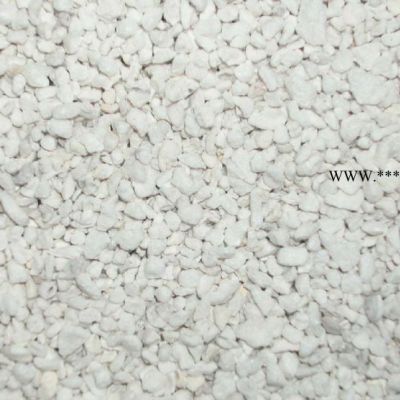

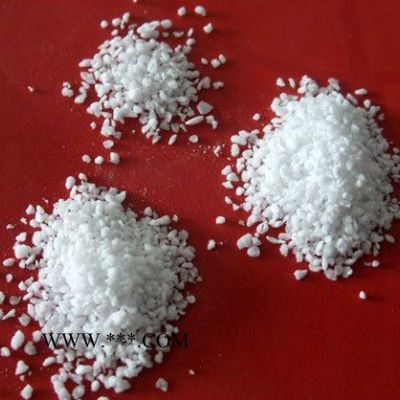

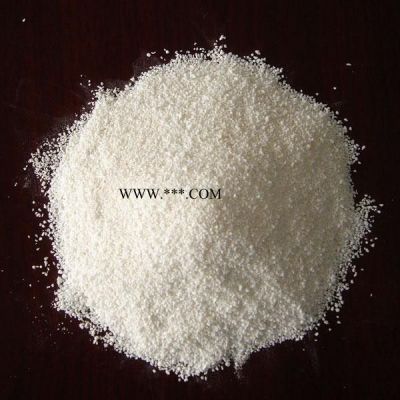

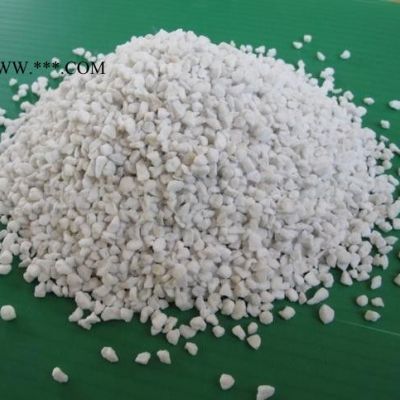

    膨脹珍珠巖是以珍珠巖、黑曜巖或松脂巖礦石經(jīng)過破碎、篩分、預(yù)熱、焙燒瞬時急劇加熱膨脹而成的白色多子L顆粒狀物質(zhì)。顆粒結(jié)構(gòu)呈蜂窩泡沫狀，表觀密度一般為40～80kg/m3，大顆粒的表觀密度可達150～250kg/m3，導(dǎo)熱系數(shù)為0.046W/(m·K)左右。
    膨脹珍珠巖具有輕質(zhì)、導(dǎo)熱系數(shù)低、吸濕性小、使用溫度范圍廣(-273～1000℃)、化學(xué)性質(zhì)穩(wěn)定、無毒、無味、不燃燒等特點?？蓮V泛用于建筑、化工、國防、冶金、電力、農(nóng)業(yè)、機械制造和交通運輸?shù)炔块T。其具體應(yīng)用如下：
    (1)可與各種粘結(jié)材料加工成各種用途的制品。
    (2)由于膨脹珍珠巖具有輕質(zhì)、隔熱、吸聲、不燃燒、不腐爛、不老化、不蟲蛀等良好性能，因此特別適用于建筑業(yè)的需要。可用作建筑物的保溫隔熱和吸聲材料，做輕質(zhì)混凝土的多孔骨料．做耐火、隔熱、吸聲的抹灰砂漿，制作復(fù)合外墻板的保溫層、內(nèi)墻板、現(xiàn)澆屋面，做墻體內(nèi)層的松散填充隔熱材料等。
    (3)可在膨脹珍珠巖灰漿中摻人適當(dāng)?shù)陌l(fā)泡劑、凝膠劑，噴涂或加工成制品貼襯在廠房、涵洞、地下鐵道、電影院、大會堂、醫(yī)院、實驗室、一般住宅墻體上作為保溫、防火、吸聲、吸射線材料。
    (4)膨脹珍珠巖在深冷工程中用作保冷、隔冷材料。
    (二)膨脹珍珠巖制品
    膨脹珍珠巖制品是以膨脹珍珠巖為骨料，配以適量的粘結(jié)材料(如水泥、水玻璃、磷酸鹽等)，經(jīng)過攪拌、成型、干燥、焙燒或養(yǎng)護而成的具有一定形狀的產(chǎn)品(如板、磚、管、瓦等)。制品一般是以膠結(jié)材料命名，如水玻璃膨脹珍珠巖制品、水泥膨脹珍珠巖制品、磷酸鹽膨脹珍珠巖制品等。我國膨脹珍珠巖制品品種很多，下面簡單介紹幾種：
    1．水泥膨脹珍珠巖制品
    水泥膨脹珍珠巖制品具有表觀密度小、導(dǎo)熱系數(shù)低、承載力高、施工方便、經(jīng)濟耐用等優(yōu)點。廣泛用于較低溫度熱管道、熱設(shè)備及其它工業(yè)管道和工業(yè)建筑的保溫隔熱材料以及工業(yè)與民用建筑圍護結(jié)構(gòu)的保溫、隔熱、吸聲材料。其性能指標如下：
    水泥膨脹珍珠巖制品表觀密度為300—400kg/m3，導(dǎo)熱系數(shù)為0.058～0.087W/(m·K)(常溫)，吸聲系數(shù)為0.16～0.42(125～2000Hz)，抗壓強度為5～10MPa。
    2．水玻璃膨脹珍珠巖制品
    水玻璃膨脹珍珠巖制品具有表觀密度小(200～300kg/m3)，導(dǎo)熱系數(shù)小，常溫導(dǎo)熱系數(shù)為0.058～0.065W/(m·K)，以及無毒、無味、不燃燒、抗菌、耐腐蝕等特點。
    水玻璃膨脹珍珠巖制品，多用于建筑圍護結(jié)構(gòu)作為保溫隔熱及吸聲材料。
3．瀝青膨脹珍珠巖制品
瀝青膨脹珍珠巖制品是由膨脹珍珠巖與熱瀝青拌和而制成的。它具有質(zhì)輕(表觀密度為200～450kg/m3)，保溫隔熱，導(dǎo)熱系數(shù)為0.07～0.08W/(m·K)，以及吸聲、不老化、憎水、耐腐蝕等特性，并可鋸切，施工方便。適用于在低溫、潮濕的環(huán)境中使用，如用于冷庫工程、冷凍設(shè)備、管道及屋面等處。
    4．磷酸鹽膨脹珍珠巖制品
    磷酸鹽膨脹珍珠巖制品是以膨脹珍珠巖為骨料，以磷酸鋁和少量的**鋁、紙漿廢液作膠結(jié)材料，經(jīng)過配料、攪拌、成型和焙燒而制成的。它具有較高的耐火度、表觀密度小（200～500kg/m3)、強度高(0.6～1.0MPa)、絕緣性較好等特點。適用于溫度要求較高的保溫隔熱環(huán)境。
    5．膨脹珍珠巖裝飾吸聲板
    膨脹珍珠巖制品是多孔吸聲材料，可加工成各種規(guī)格的裝飾吸聲板，一般有不穿孔、半穿孔、穿孔吸聲板及凹凸吸聲板和復(fù)合吸聲板等多種構(gòu)造形式。膨脹珍珠巖裝飾吸聲板具有質(zhì)輕、裝飾效果好、防火、防潮、施工性好等優(yōu)點，可用于影劇院、播音室、會議廳等公共建筑的音質(zhì)處理和工業(yè)廠房的噪聲控制，同時也可用于民用和其它公共建筑的頂棚和內(nèi)恤
    其它還有乳化瀝青膨脹珍珠巖制品、憎水珍珠巖制品、高溫耐火珍珠巖制品及石膏膨脹珍珠巖制品等。
