| 加工定制 | 是 |
|---|---|
| 標稱放電電流 | 5KA |
| 響應時間 | 0.75（s） |
| 最大操作電壓 | 6KV |
| 最大放電電流 | 5KA |
| 溫度范圍 | ±40 |
| 品牌 | 昊達 |
| 型號 | HY5WX-7.6/27 |
 |  |  |
 |  |  |

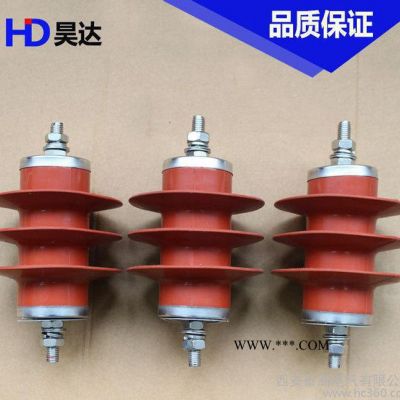

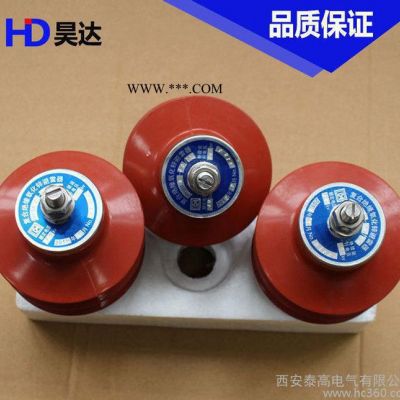

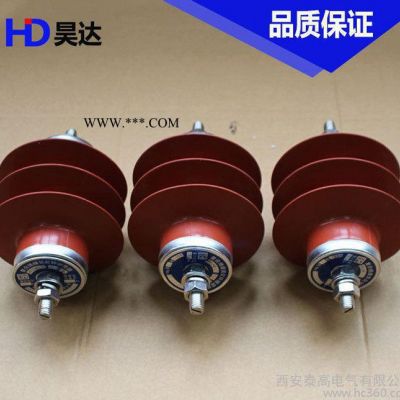

HY5WX系列交流輸變電線路用避雷器
一、使用范圍
HY5WX系列交流輸變電線路用有機復合外套氧化鋅避雷器，產生并聯連接于絕緣子（串）
的兩端，
是為了限制線路雷電過電壓，提高線路的耐雷擊水平。降低系統因雷擊故障引起的跳閘率而
專門設計的一種新型避雷器。
產生主要適用于10—220KV交流電力輸變電系統中，用來限制變電線路可能出現的各種過
電壓，以保證輸變電線路的安全運行
產品符合GB11032-2000(eqv ICE60099---4:1991) 《交流無間隙金屬氧化物避雷器》
JB/T8952-2005《交流系統用符合外套無間隙金屬氧化物避雷器》、
JB/T10497-2005《交流輸電線路用復合外套有串聯間隙金屬氧化物避雷器》標準
二、型號及含義
三、正常工作條件
1、環境溫度為—40℃~+40℃；
2、海拔高度不超過2000m；
3、電源頻率為48Hz~62Hz；
4**大風速不超過35m/s；
5、地震裂度7度及以下地區，根據塔形，考慮懸掛方式及座樁方式。
四、結構特征
1、整體模壓成型，密封性能好，結構特殊，防潮防爆。
2、散熱性能好，具有較大的過電壓吸收能力。
3、體積小、重量輕，安裝靈活耐碰撞，抗拉強度高，運輸無破損。
4**失意安裝在耐雷水平較低雷擊跳閘率偏高的輸電線路，干旱少于的丘陵、山區，接
地電阻較高的桿塔、
大跨距的過江桿塔，操作過電壓較高，需要對進入變電站前進行限制的場合，嚴重污穢的
地區.
