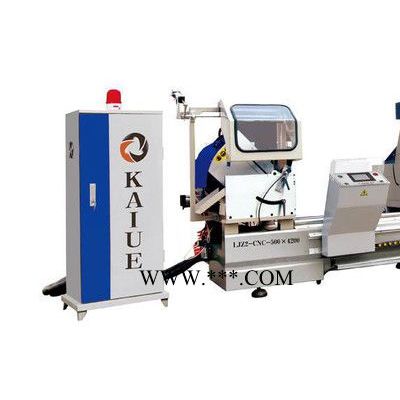

| 品牌 | 凱岳機器 鋁合金型材數控雙頭超效切割鋸床 |
|---|---|
| 型號 | LJZ2-CNC-500×4200 |
一、技術參數：
| 電源電壓 | 380V/50Hz | 輸入功率 | 4.4Kw |
| 工作氣壓 | 0.5-0.8Mpa | 耗氣量 | 200L/Min |
| 電機轉速 | 3400r/min | 切割長度 | 360-4200mm |
| 切割寬度 | 10-130mm | 切割高度 | 10-300mm |
| 鋸切角度 | 45°67.5°90° | 鋸切直徑 | φ500mm |
| 外形尺寸 | 5560×1750×1950mm | ||
二、設備性能:
1、本機用于鋁門窗、幕墻型材的切割下料。
2、兩鋸頭可以45°67.5°90°（22.5°）自由轉換。
3、切割尺寸通過高精度滾珠絲杠控制，傳動精高高定位**，右鋸頭可自動移動到達設定的位置。右機頭可自動送料，實現角碼和型材的切割。
4、采用全套日本數控系統，包括PLC、伺服電機、伺服驅動器、觸摸屏、光電開關、開關電源等，使操作簡單，使用穩定可靠。
5、氣液阻尼缸實現進給速度均勻，運行平穩。
6、鋸片進給系統采用進口直線導軌運動副，精度高，穩定性好。
自動起落防護罩，使工作安全方便。
三、主要元器件明細表
| 序號 | 主要部件 | 品牌 | 序號 | 主要部件 | 品牌 |
| 1 | 鋸片 | 韓國大威 | 8 | 伺服電機 | 美國尼克森 |
| 2 | 電機 | 三陽（3C認證） | 9 | 按鈕 | 中國雙科 |
| 3 | 方導軌 | 臺灣銀泰 | 10 | 電磁閥三聯體 | 斯泰瑞 |
| 4 | 主軸箱 | 中國安陽 | 11 | 傳送軸 | 高精度滾珠絲杠 |
| 5 | 電器元件 | 中國正泰 | 12 | 氣管 | 臺灣油順 |
| 6 | 光電接近開關 | 韓國奧托尼克斯 | 13 | 接頭 | 山耐斯 |
| 7 | PLC控制器 | 臺灣泰達 | 14 | 氣缸 | 韓國APT |
