- 品牌：維克多
- 型號：XMP120*3
- 工作原理：圓盤式研磨機
- 用途：制樣研磨機
- 應用領域：礦山
- 研磨盤規格：750*700*480mm
- 最大進樣尺寸：-1.5mm
- 最終出料粒度：-0.074mm
- 研磨套件材料：見詳情
- 研磨罐容積：見詳情
- 產量：-0.074mmkg/h
- 功率：0.37kW
- 外形尺寸：750*700*480mm
- 重量：105kg
- 最大給料粒度：-1.5mm
- 產物粒度：-0.074mm
- 最大處理量：30g
- 電動機功率：0.37kw

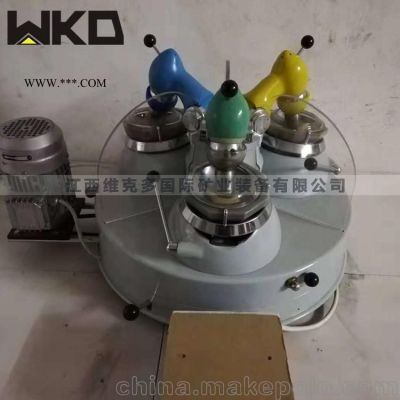

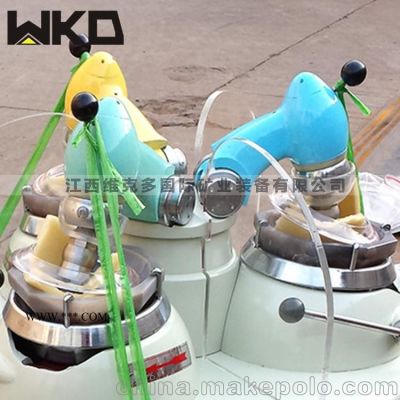

?XPM-?Φ?120?×?3?三頭研磨機是一種干法磨細分析樣品的研磨設備?,?配備了時間數碼顯示和定時裝置。主要供冶金、建材、化工、煤炭、水電、商檢、地質等部門實驗室磨細分析樣品之用?,?也可以供有關方面作為磨細一般少量物料之用。
設備描述：噪音低、工作清潔方便。設備安裝無需地基處理?？膳湟壕э@示定時器，任意設置研磨停機時間。
二、技術參數
序?號 | 項目 | 數值 | |
1 | 研缽直徑 | Φ120?mm | |
2 | 磨頭數目 | 3個 | |
3 | 研棒轉速 | 220?r/min | |
4 | 研缽轉速 | 9?r/min | |
5 | 給料粒度 | -1.5?mm | |
6 | 出料粒度 | -0.074?mm | |
7 | 每缽處理量 | 30?g | |
8 | 電動機? | 型?號? | AO27124? |
? | ? | 功?率? | 370?w |
9? | 外形尺寸? | 780×750×500?mm | |
10? | 重?量? | 105?kg | |
三.設備的主要安裝、使用及維護方法
安裝：
? ? 本機是由制造工廠裝配調試后整機銷售的，用戶收到本機時應進行必要的檢查，主要觀察、消除在運輸過程中可能產生的影響。本機安放在有抽風除塵裝置的工作臺上。本機不需要基礎安裝，清理包裝油脂，在未接上皮帶前接好電源和地線。試開車，使電機按標定的方向運轉，以防止電動機反轉。電動機反轉會使一些連接件松動，或損壞設備。確定電動機運轉方向與標定的方向一致后，方可裝上電動機皮帶進行試車。
使用：
?1.裝料；將磨頭往上抬起靠放在座蓋上，拿下研缽上的罩子將待磨物料放入缽體內，罩上罩子，放下磨頭。
2.研磨；啟動電機，順時針轉動離合器手柄，即可合上摩擦離合器，使磨頭研缽轉動，從而對物料進行研磨。
3.卸料；逆時針轉動離合器手柄斷開摩擦離合器，使研棒和研缽?fù)Ｖ惯\(yùn)動。抬起磨頭，取下缽罩，將接料容器放于接料架的相應位置，轉動位于研缽左上方的長手柄使研缽旋轉升至接料器上方擱住，用毛刷將研缽內的物料粉末刷入接料容器，卸料完后將研缽復位，重新開始裝料。
4.轉位；當電動機在運轉時而需要磨頭換位時，只要用左手輕壓一下位于接料架左下方的定位器手柄套，研磨機上部即可自行轉動，當轉至120°即另一個研缽至卸料位置時，自行停止。在電動機沒有運轉的情況下需要換位時，操作方法同前，但需要用手輕轉一下轉盤即可。
