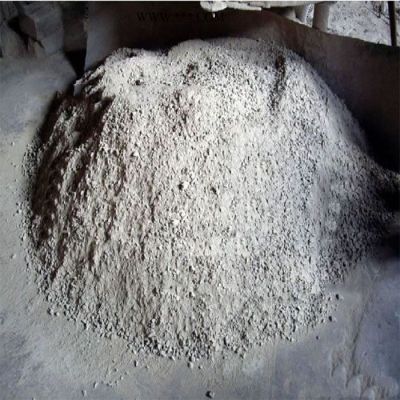

產(chǎn)品特性及用途：
 采用進(jìn)口白剛玉為主要原料，添加各種不同的結(jié)合劑及特殊性能的微粉材料、耐高溫粘結(jié)劑、抗裂劑、防滲劑等復(fù)合材料經(jīng)精細(xì)配比及混合而成。全部采用特制 材料，在柔和性、耐火度、抗渣性、抗侵蝕性和熱震性能等諸多方面具有更優(yōu)良的性能。因此，決定并確保了該材料可作為苛刻甚至惡劣的冶煉條件下使用性能穩(wěn)定優(yōu)良的**爐襯材料。具有耐沖刷、穩(wěn)定性強(qiáng)、不開裂、可操作性強(qiáng)、耐火度高等一系列優(yōu)點(diǎn)。

主要化學(xué)成分：Al2O3≥95% Na2O+CaO≤0.3%

體積密度：2.85g/cm3。

溫度范圍為：2200-2600度


干式打爐料可采用直接振動或間接振動兩種方法施工。直接搗打法是用振動器直接搗打耐火材料，用搗打器充分振實(shí)一層耐火材料后，耙松其表面，再充填上新的一層物料，再用搗打器充分振實(shí)。這樣一層一層地進(jìn)行；直到施工完畢。該法雖費(fèi)時，但可避免層與層之間的分層現(xiàn)象。間接振動是通過固定在內(nèi)模或外模上的搗打器產(chǎn)生的振動力，再通過模板傳遞給耐火材料，從而使打爐料致密化。干式打爐料成型后的充填密度與預(yù)壓和振動器的振動力大小、振動頻率及振動器的數(shù)量多少有密切關(guān)系。預(yù)壓能提高初始充填密度。增加振動頻率也可提高充填密度。當(dāng)搗打頻率在50Hz以上時，增加振動力能有效提高振動體的充填密度。干式振動料不預(yù)壓時，采用互相垂直的兩個搗打器產(chǎn)生的振動力也能達(dá)到充分致密的效果
