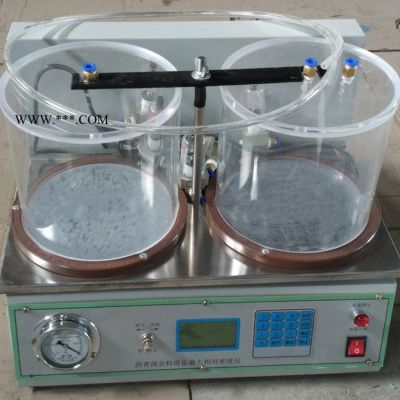

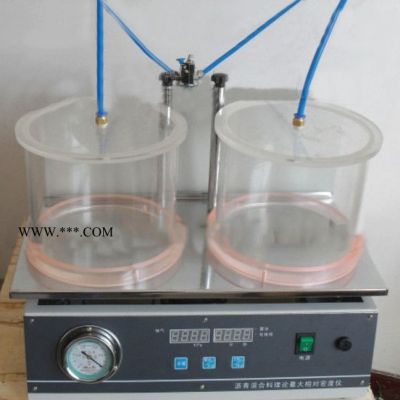

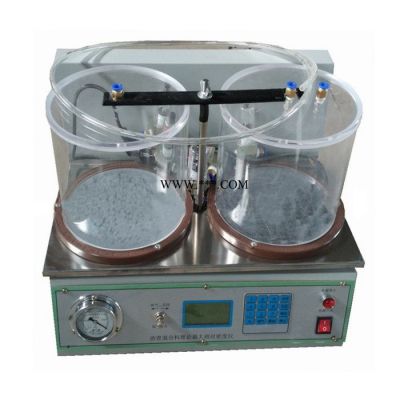

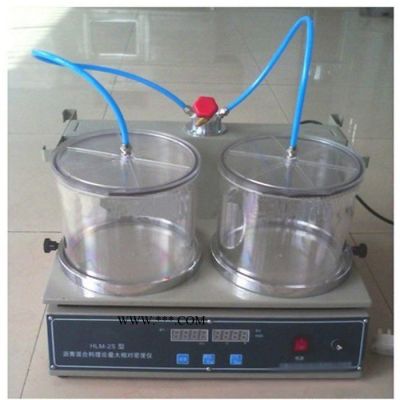

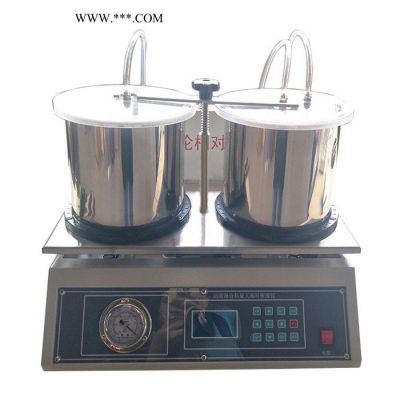

HLM-3型瀝青混合料**大相對密度儀，瀝青混合料密度儀

用途及特點：
HLM-3型瀝青混合料相對密度儀
適用于真空法測定瀝青混合料理論相對密度，供瀝青混合料配合比設計、路況調查或路面施工質量管理計算空隙率、壓實度等使用。
主要技術指標：1、電源電壓：220V±10％
2、輸入功率:150W
3、工作方式:自動/手動
4、負壓范圍：0~－100Kpa
一、 HLM-3型瀝青混合料相對密度儀
適用范圍
    HLM-3型瀝青混合料相對密度儀用于真空法測定瀝青混合料理論相對密度，供瀝青混合料配合比設計、路況調查或路面施工質量管理計算空隙率、壓實度等使用。
    HLM-3型瀝青混合料相對密度儀不適用于吸水率大于3%的多孔性集料的瀝青混合料。
二、試驗方法
    HLM-3型瀝青混合料相對密度儀按《公路工程瀝青及瀝青混合料試驗規程》JTJ052-2000中T0711方法進行。
三、使用方法（注入的水和混合料試件后，真空泵才能正常工作）
   依據試驗規程的規定，儀器設有自動試驗和手動試驗兩種程序功能。

HLM-3型瀝青混合料相對密度儀可同時檢測2個平行試樣，以進行對比。
   1、連接電源（AC220V/50HZ），按下電源開關，電源指示燈亮，等待試驗。
   2.將負壓容器（以下稱料筒）連同其中的水（水溫為25℃±0.5℃）及混合料一起放入震動平臺上，注入的水以將混合料全部浸沒為準，且達到罐容量的一半。蓋好兩只料筒的蓋板，將兩根抽氣管插好，并將放氣閥推入關閉位置。
      為使氣泡容易除去，可在水中加入有0.01%濃度的表面活性劑（如每100mL水中加0.01g洗滌靈）。
   3、自動程序：
      3.1 按“停機 ”鍵系統復位后，按下“  自動 ”鍵，自動指示燈亮，HLM-3型瀝青混合料**大相對密度儀開始自動工作。按照HLM-3型瀝青混合料**大相對密度儀的預置程序，HLM-3型瀝青混合料**大相對密度儀將先抽氣，當真空表指針指示料筒真空度達到97.3Kpa（0.0973Mpa±2.5%）時，真空泵停止工作，計時開始，系統進入保壓計時15min，時間到后蜂鳴器響，震動臺開始持續震蕩6min，時間到后，震動臺停震2min；然后蜂鳴器再響，循
環震蕩、停震三次整個試驗結束，系統退出“ 自動 ”程序。
      3.2 在自動程序中，按“停機”鍵，系統將退出自動程序并復位系統。
   4、自動程序試驗結束，操作者認為試驗已達到要求，即可以拉出放氣閥，料筒蓋板插入儀器后部的把手中，取下料筒，關閉電源。
      如果自動程序試驗后，試件中還有氣體未全部除去，操作者還可以用手動程序重新啟動密度儀繼續工作。
5、手動程序：5.1 先按“ 抽氣 ”鍵，真空泵開始工作，手動 指示燈亮，真空度達到97.3Kpa(0.0973Mpa±2.5%）后，真空泵停止工作，計時開始，系統進入保壓計時15min，時間到后蜂鳴器響，時間窗口顯示“一”。5.2 按“ 震動 ”鍵，進入震動程序，計時開始，震動臺開始持續振蕩6min后，自動停機，時間窗口顯示“一”，蜂鳴器響，再按“ 震動 ”鍵系統退出震動程序， 若還要再次震動可重復上述5.2的步驟。
四、注意事項
    1、在復位狀態時（按過“ 停止 ”鍵后），按“ 震動 ”鍵，可以開啟或關閉震動電機。
    2、HLM-3型瀝青混合料相對密度儀對真空泵設有保護程序，在三分鐘內容器真空度達不到設定值，將自動停機并退出工作程序。       在真空泵啟動以后，若真空表指針停止不動或者在原位不停的抖動，此為料筒密封不嚴或管道漏氣。若料筒密封不嚴操作者可以用手稍用力將料筒蓋四周向下壓緊一下，待指針正常轉動以后松開即可。
    3、試驗結束以后，應及時清洗試筒、筒蓋、震動臺及密度儀各處的水跡。
    4、按下“ 震動 ”鍵后或在“ 自動 ”狀態下，震動臺可能因為起動阻力過大而不能順利起動，此時使用人員只須用手將震動臺向左右的一側推移一個位置即可起動。（注：震動臺長時間不能起動會對電機有損，使用人員須注意。）
    5、拆開包裝箱后，將密度儀水平安裝在干燥、通風及清潔的場所，環境溫度不能超過40℃。
    6、HLM-3型瀝青混合料相對密度儀連續工作兩小時以后應停機一小時。
    7、禁止將容器中的水滴入儀器。
    8、真空泵注意事項和維修保養：
     （1）被抽氣體的溫度不能超過40℃，使用環境溫度為：5℃--40℃。
     （2）嚴禁無油運轉。泵運行時，嚴禁堵塞排氣口。
     （3）長期工作應經常注意泵油是否充足，油箱內存油不能低于油標中心，油量不足將會影響工作性能，甚至損壞零部件。
     （4）要保持油的潔，新泵使用后要求在250-300小時換新油一次，若泵油在使用中變臟、渾濁、進入水份或其它揮發性物質時應及時換新油，以免影響真空度或無法運轉**好用真空泵油，也可用20號以上機械油。
     （5）更換新油前應開機運轉15-30分鐘，使油變稀，停泵后旋去放油螺絲，把泵內污油全部放出，再從進氣口灌入新油300ml，啟動電機運轉1分鐘，對泵腔內部進行清洗，反復2-3次，確認清潔后，裝上新油即可使用。
