| 材質 | PBT |
|---|---|
| 形狀 | 矩形 |
| 應用范圍 | 電纜 |
| 用途 | 變頻器 |
| 制作工藝 | 冷壓 |
| 種類 | 端子terminal |
| 結構高度 | 146mm |
| 最小電弧距離 | 1mm |
| 品牌 | 潤煤 |
| 型號 | rm |
| 加工定制 | 否 |
| 連接結構標記 | 16 |
| 質量認證 | CE |

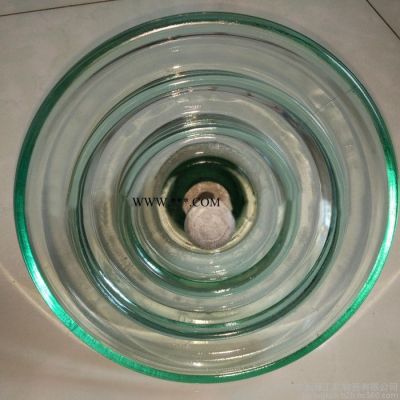

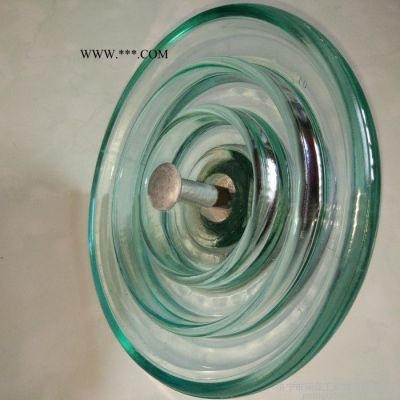

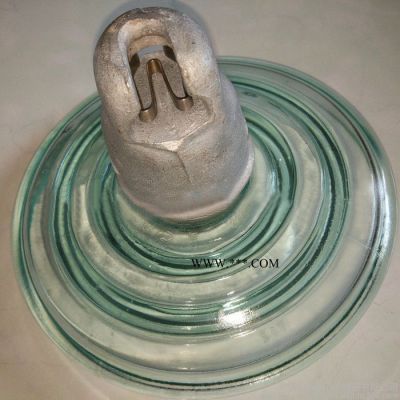

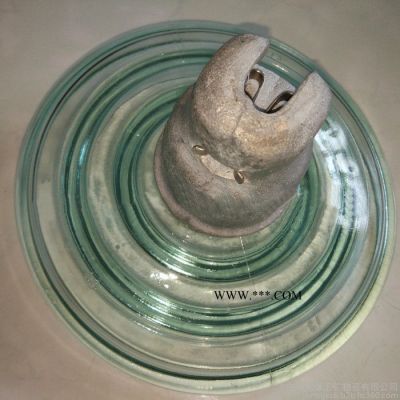

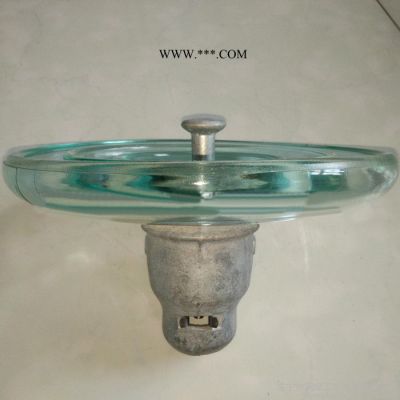

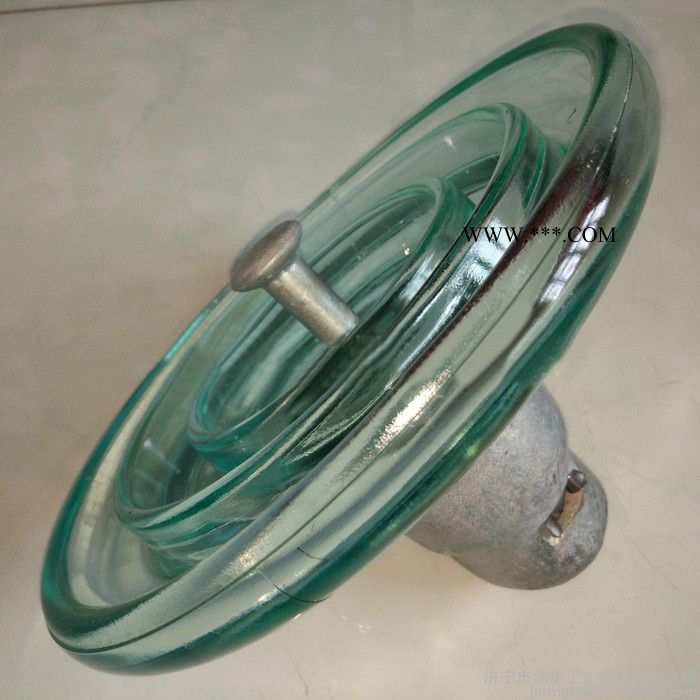

廠家供應盤形懸式玻璃絕緣子LXY-70 高壓鋼化玻璃絕緣子U70B 價廉
技術標準：
GB/T 1001.1-2003 《標稱電壓高于1000V的架空線路絕緣子 第1部分：交流系統用瓷或玻璃絕緣子元件——定義、試驗方法和判定準則》
GB/T 4056-2008 《絕緣子串元件的球窩連接尺寸》
GB/T 7253-1987 《盤形懸式絕緣子串元件 尺寸與特性》
JB 9681-1999 《高壓線路耐污盤形懸式瓷絕緣子》
GB/T 7253-2005 《標稱電壓高于1000V的架空線路絕緣子 交流系統用瓷或玻璃絕緣子元件——盤形懸式絕緣子元件的特性》
型號說明：
GB/T 7253-1987和JB 9681-1999標準規定（老型號）：
XP——普通型盤形懸式瓷絕緣子；
XWP——耐污盤形懸式瓷絕緣子；
XHP——鐘罩傘耐污盤形懸式瓷絕緣子；
XMP——草帽型耐污盤形懸式瓷絕緣子；
數字1，2，3…為設計順序號；
“—”后數字為額定機電破壞負荷值，kN；
kN值后面的C為槽型連接結構，T為球窩帽-扁腳連接結構，球窩連接結構不表示。
GB/T 7253-2005標準規定（新型號）：
U——懸式絕緣子；
U后數字表示規定的機電或機械破壞負荷值，kN；
B或C表示球窩或槽形連接；
S或L表示短或長結構高度，M表示中長，EL表示超長；
P表示大爬距。
注：在**電網公司招標文件中絕緣子代號的命名方法如下：
例：1. U70B/146： U—懸式、70kN， B—球窩型連接，普通型， 146—結構高度；
2. U100BP/155D： U—懸式、100kN，B—球窩型連接，P—防污型，155—結構高度，D—雙傘；
3. U160BP/170T： U—懸式、160kN，B—球窩型連接，P—防污型，170—結構高度，T—三傘；
4. U70C（N）/200： U—懸式、70kN， C—槽形連接， CN—耐張型，地線絕緣子
