| 材質 | 碳鋼 |
|---|---|
| 產地 | 山東曲阜 |
| 承載重量 | 100-10000 |
| 類別 | 小時粉灰 |
| 輸送介質 | 化工 |
| 輸送距離 | 1000 |
| 輸送能力 | 3t/h-130t/h |
| 重量 | 1-10t |
| 是否標準件 | 標準件 |
| 品牌 | 粉灰輸送機 |
| 型號 | 非標 |
| 加工定制 | 是 |

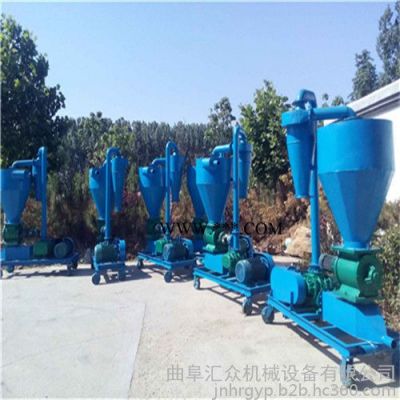

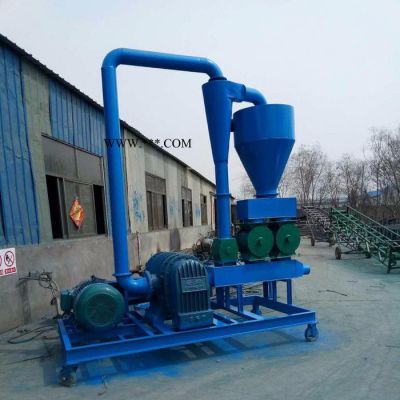

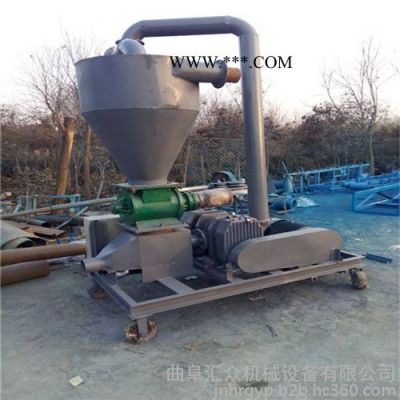

高揚程真空氣力吸糧機 定制粉煤灰氣力輸送機廠家78
氣力輸送是一項綜合性技術，它涉及流體力學、材料科學、自動化技術、制造技術等領域，屬輸送效率高、占地少、經濟而無污染的高新技術項目。
由于經濟的快速發展，各行各業的生產也在不斷擴大，有些行業如火力發電廠、化工廠、水泥廠、制藥廠、糧食加工廠等的一些原材料、粉粒料在輸送生產工程中產生的環境污染越來越得到廣泛的重視。氣力輸送技術于是得到了逐步的推廣。氣力輸送是清潔生產的一個重要環節，它是以密封式輸送管道代替?zhèn)鹘y(tǒng)的機械輸送物料的一種工藝過程，是適合散料輸送的一種現代物流系統，將以強大的優勢取代傳統的各種機械輸送。
| 氣力輸送機20150904更新 | ||||||||||||
| 氣力輸送系統型號 | QL—3 | QL--5 | QL—10 | QL--15 | QL-20 | QL-28 | QL-35 | QL-40 | QL-55 | QL-75 | QL-110 | QL-130 |
| 最大輸送量（t/h） | 3 | 5 | 10 | 15 | 20 | 28 | 35 | 40 | 55 | 75 | 110 | 130 |
| 風機功率（KW） | 4 | 5 | 7.5 | 11 | 15 | 18.5 | 30 | 37 | 45 | 55 | 75 | 110 |
| 閉風器功率（KW） | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 3 | 3 |
| 機器總功率（KW） | 4.75 | 5.75 | 8.25 | 12.1 | 16.1 | 19.5 | 31.5 | 38.5 | 46.5 | 56.5 | 78 | 113 |
| 風機轉速 （轉/分） | 1800-2200 | 1800-2200 | 1800-2200 | 1800-2200 | 1800-2200 | 1800-2200 | 1800-2200 | 1800-2200 | 1800-2200 | 1800-2200 | 1800-2200 | 1800-2200 |
| 閉風器轉速（轉/分） | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 |
| 進料管直徑 | 124 | 124 | 150 | 150 | 160 | 160 | 160 | 160 | 200 | 219 | 273 | 273 |
| 輸送管直徑 | 108 | 108 | 124 | 150 | 160 | 160 | 160 | 160 | 200 | 219 | 273 | 273 |
| 水平最大輸送距 | 20 | 20 | 30 | 30 | 40 | 40 | 60 | 60 | 80 | 80 | 100 | 100 |
| 最大吸距 | 6.5 | 8.5 | 10 | 20 | 30 | 35 | 35 | 40 | 40 | 50 | 50 | 60 |
| 最大揚程 | 5 | 5 | 8 | 10 | 10 | 15 | 15 | 20 | 20 | 30 | 30 | 35 |
| 整機重量 | 400 | 415 | 460 | 530 | 600 | 1200 | 1400 | 1500 | 1600 | 1600 | 2200 | 3560 |
| 外形尺寸 | 1780* | 1780* | 1780* | 2080* | 2320* | 2380* | 2400* | 2500* | 2500* | 2800* | 2910* | 2910* |
| 長*寬*高 | 1050 | 1058 | 1058 | 1148 | 1320 | 1600 | 1700 | 1750 | 1750 | 2100 | 2200 | 2200 |
|
| *1550 | *1550 | *1550 | *1800 | *2720 | *2720 | *2720 | *2720 | *3100 | *3300 | *3400 | *3500 |
| 標配進出料管總長 | 6.5+6.5=13 | 6.5+6.5=13 | 10+10=20 | 10+10=20 | 15+15=30 | 15+15=30 | 15+15=30 | 15+15=30 | 20+20=40 | 20+20=40 | 20+20=40 | 20+20=40 |
| 整機價格（標配，元） | 9800 | 18300 | 24600 | 26800 | 29800 | 36200 | 39000 | 48000 | 76000 | 102000 | 158000 | 185000 |
| 輸送粉塵物料，需增加氣料分離器（元） | 2800 | 3400 | 3400 | 4500 | 4500 | 6400 | 6400 | 6400 | 8900 | 8900 | 8900 | 8900 |
| 在標配基礎上，料管每增加一米，價格增加（元） | 90 | 90 | 130 | 140 | 220 | 220 | 220 | 220 | 280 | 280 | 330 | 330 |
| 示例：購買KO-10氣力輸送系統，需要進料21米，出料21米，共42米管，用來輸送粉塵化學品。價格為：24600+（42-20）*130+3400=30860元， | ||||||||||||
| 即：標配基礎價格+（實際總管長價格-標配總管長價格）*增加一米管價格+氣料分離器=總價格 | ||||||||||||

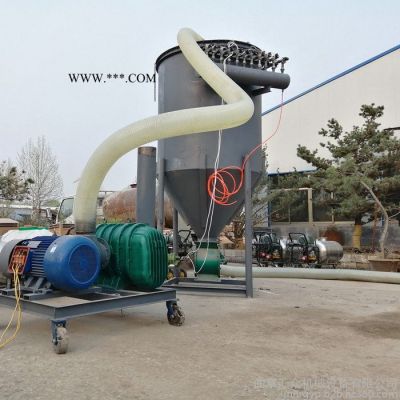

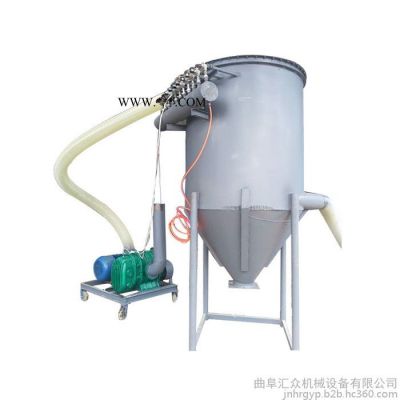

高揚程真空氣力吸糧機 定制粉煤灰氣力輸送機配套的布袋除塵器
氣力10噸以下，用12孔布袋除塵器，2500元
氣力15-28噸，用24孔布袋除塵器，5300元
氣力35-55噸，用36孔布袋除塵器，6700元
氣力75-噸用48孔布袋除塵器。8100元
氣力輸送設備特點優勢
1、設備投資小，用一臺氣力輸送設備可代替二臺或四臺高壓倉泵，結構簡單，運行可靠，減少了設備投資。
2、低壓力輸送，工作壓力0.02—0.1MPa，管道磨損小，設備密封性好，輸送量大，運行可靠，無堵、漏現象，使用壽命長。
3、節能降耗，氣源采用羅茨風機（也可采用現有壓縮空氣動力源，中央氣源給多系統設備集中供氣），用電量小。該系統一次安裝調試投運后，基本不用操作，幾乎沒有維護量，檢修工只須定期檢查即可。
4、所選氣力輸送方案可靠、簡單、經濟、實用、自動化程度高，在全國各地有大量業績，其中使用單位代表有：中國華能、中國華電、中國鋁業各地分公司、華潤熱電、中聯水泥以及各地龍頭企業和多個地區地方大中小型電廠、化工、水泥、醫藥等。
氣力輸送設備結構及工作原理
氣力輸送設備由擴散室、混合室、活動風管，執行機構等部分組成；低壓空氣經進風管、混合室、進入擴散室，高速氣流通過混合室把噴嘴周圍物料氣化，出噴嘴進入擴散室的氣流在噴嘴與擴散室形成局部負壓，把氣化物料吸入輸料管，被高速氣流提升到卸料點。
訂購說明：需預付30%定金，預付款到賬，即開始生產，十個工作日內即可發貨。到當?shù)匚锪黩炟浐?，付清余款就可提貨?br>批發說明：如有批發或相關代理商，望來電或面談。
交易流程：確定購買后，我方出示購銷合同。雙方簽訂合同，需方的預付款到我公司帳戶上，十個工作日內發貨（具體有現貨與否，請來電或在線）。
現貨供應，可物流配貨各省市縣：
北京市 安徽省 福建省 廣東省 廣西省 海南省 河北省 河南省 黑龍江省，云南省 湖北省 湖南省 吉林省 江蘇省 江西省 遼寧省 內蒙古 山東省 山西省，青海省，寧夏 陜西省 上海市 四川省 天津市 新疆省 云南省 浙江省 重慶市 甘肅省貴州省
