GXY-2C集油壓自動給進，大模數齒輪傳動，寬范圍轉速的較大扭矩輕型回轉鉆機。適用于地質普查勘探、道路及建筑勘探、高速灌漿檢測孔、小型水井、小型樁基孔的鉆進等。

可以配用BW-200型泥漿泵，它是一種臥式雙缸雙作用往復活塞式泵，主要用于工程地質鉆機基巖鉆進中向井給沖洗液，亦可用于物探中向爆po孔內提供沖洗液，該泵具有體積小，重量輕，耐用等特點。



鉆機的技術參數

1、基本參數 鉆進深度 200m-300m

鉆桿直徑 Φ 42mm, Φ 50mm

鉆孔傾角 0-90°

鉆機外形尺寸（長X寬X高）2120x830x1560mm

鉆機重量（不包括動力） 1000kg

2、回轉器 立軸通孔直徑： Φ 46mm

立軸轉速：

動力機轉速（r/min） 1470 1800

正轉低速（r/min）56;97;153;211 69;119;188;259

正轉高速（r/min）264;458;722;996 323;560;884;1220

反轉（r/min） 44;206 54;253

立軸行程： 500mm

立軸大扭矩： 2200 N.m

立軸大起拔力： 60KN

立軸大加壓力： 35KN

3、卷場機 大起重能力（低速單繩）： 25KN

卷筒轉速： 37;65;103;141 r/min

鋼絲繩提升速度（單繩單層）：0.41;0.73;1.15;1.58m/s

鋼絲繩規格： Φ16mm

卷筒容繩量： 50mm

4、移動裝置 移動油缸行程：465mm

鉆機里開孔口距離： 330mm

5、油泵 油泵規格： CB32/80型

轉速： 1500 r/min

排量： 32L/min

大壓力： 12Mpa

6、動力配置 Y180M-18.5-4電動機，



功率18.5KW，轉速1470r/min

2100B柴油機，功率17.6KW,轉速1800 r/min



結構形式

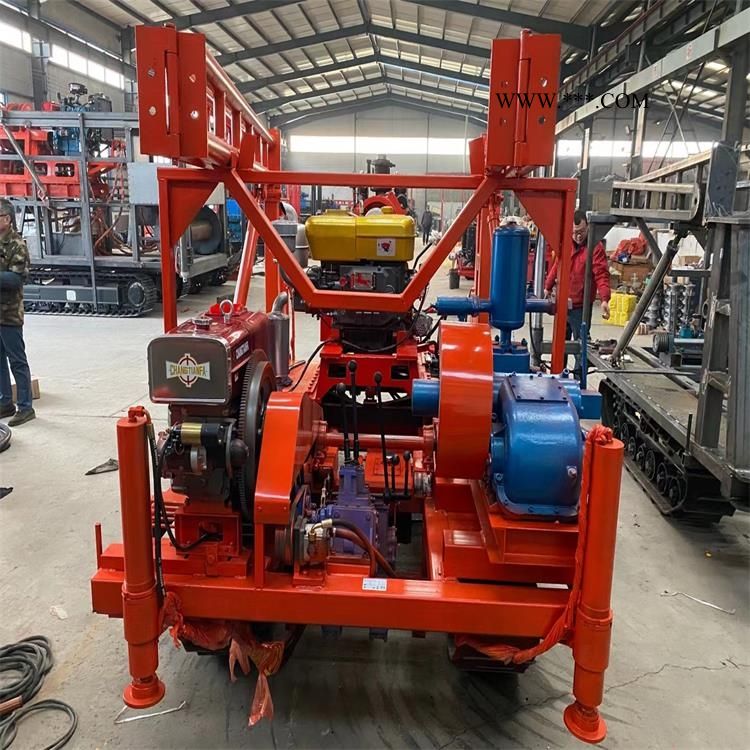

鉆機機組由履帶底盤、柴油機、液壓支腿、鉆機、鉆塔組成,銅組裝在-個機架上。鉆機可以選擇柴機或電動機、履帶底盤及液壓支腿由獨立柴油機帶動、互環干涉。該總成裝有大型聯合收割機橡膠履帶行走機構和行走操縱,配套柴油機、鉆機橫梁、4組大液壓油缸調平衡支撐腿、工作平臺和鉆塔( 2組主塔腿、2組付塔腿、起落塔裝置、雙滑輪天車、多組主付腿橫拉支撐)成。該系列產品行走平穩,轉向靈活,采肌型高架底盤,野外通過性能好。鉆機機型請戶根據實際需求選擇(鉆機參數請查看選擇機型)。
