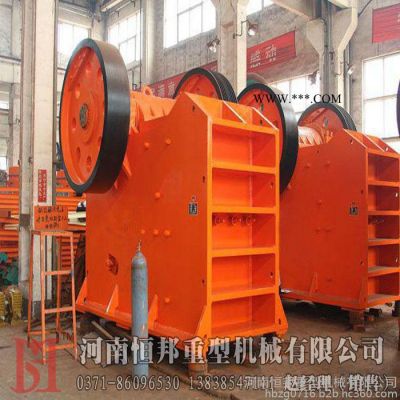

鄂式破碎機俗稱鄂破，又名老虎口破碎機。由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。鄂式破碎機廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的破碎。被破碎物料的最高抗壓強度為320Mpa。

顎式破碎機的簡介

鄂式破碎機在礦山、建材、基建等部門主要用作粗碎機和中碎機。按照進料口寬度大小來分為大、中、小型三種，進料口寬度大于600MM的為大型機器，進料口寬度在300-600MM的為中型機，進料口寬度小于300MM的為小型機。顎式破碎機結構簡單，制造容易，工作可靠。

鄂式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎腔（工作腔）?；顒宇€板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。

鄂式破碎機按照活動顎板的擺動方式不同，可以分為簡單擺動式鄂式破碎機（簡擺鄂式破碎機）。復雜擺動式鄂式破碎機（復擺鄂式破碎機）和綜合擺動式鄂式破碎機三種。

顎式破碎機的優點

1、有效解決了原來石灰石破碎機因產量低導致的運轉率高、無檢修時間的問題。

2、可完成大塊石灰石的破碎，最大破碎粒徑為1000*1200mm，有效解決了原來的“一邊是石灰石供應緊張、一邊貯存大量的大塊石灰石無法使用的問題”。

3、兩種物料的混合均勻性好，脫硫石灰石的摻加量大幅提高。摻加量可以達到60%，有效降低了原材料的本錢。

4、電力消耗有所下降。1噸石灰石電耗下降1-2KWh/t每年可節約電費10萬元。

5、廢品粒度小，僅為2-15mm有效解決了原來的石灰石粒度大，經常堵溜子甚至影響磨粉機產量的問題。

顎式破碎機的破碎比

鄂式破碎機破碎比是衡量鄂式破碎機的重要評測指標，鄂式破碎機的破碎比就是原料粒度與破碎后產品精度之比。它表示破碎后原料減小的程度。礦石被破碎后，粒度變小，礦石破碎前的粒度與破碎后的粒度的比值稱為破碎比。它表示礦石破碎后，粒度縮小的倍數。破碎比的計算方法有如下幾種：

1、用礦石破碎前的最大粒度與破碎后的最大粒度來計算最大粒度法 我國在選礦廠設計中常采用這種計算方法，因為設計時要根據給礦最大粒度來確定鄂式破碎機給礦口寬度。

2、用鄂式破碎機給料口有效寬度和排料口寬度之比 某些顎式破碎機、其排料粒度不是由排料口大小來決定的。

3、用礦石破碎前后的平均粒度計算，又稱平均破碎比。

顎式破碎機的結構圖

鄂式破碎機主要由：固定顎板、活動鄂板、機架、上下護板、調整座、動鄂拉桿等組成。很好的了解鄂式破碎機的內部結構能對鄂式破碎機使用過程中和出現問題時能起到很好的幫助作用。

顎式破碎機的特點

1、噪音低，粉塵少。

2、其破碎比大，產品粒度均勻。

3、結構簡單，工作可靠，運營費用低。

4、潤滑系統安全可靠，部件更換方便，設備維護保養簡單。

5、破碎腔深而且無死區，提高了進料能力與產量。

6、設備節能：單機節能15%～30%，系統節能一倍以上。

7、排料口調整范圍大，可滿足不同用戶的要求。

顎式破碎機的工作原理

鄂式破碎機工作時，活動鄂板對固定鄂板作周期性的往復運動，時而靠近，時而離開。當靠近時，物料在兩鄂板間受到擠壓、劈裂、沖擊而被破碎；當離開時，已被破碎的物料靠重力作用而從排料口排出。

在將巨大石塊破碎成小石塊的過程中，第一道破碎機通常為“主”破碎機。歷史最長，也最堅固的破碎機是顎式破碎機。為鄂式破碎機喂料時，物料從頂部入口倒入含有顎齒的破碎室，顎齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持顎齒運動的是一根偏心住，此偏心軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承必須承受巨大的沖擊載荷，磨蝕性污水和高溫。

顎式破碎機的技術參數
