| 測量范圍 | 0-3g/cm3 |
|---|---|
| 電源 | 22 |
| 分度值 | 0.005 |
| 類型 | 數字式密度計 |
| 品種 | 液體 |
| 顯示方式 | 數字 |
| 用途 | 石油石化、食品、制藥、飲料、造紙、采礦 |
| 準確度 | 0.2% |
| 品牌 | Jenner |
| 型號 | JN3351MD |
JN3351MD智能在線密度儀
1、 概述
JN3351MD液體在線密度儀是用于各種液體或液態混合物密度在線測量的自動化測量?jī)x表（在線液體比重計）。在石油行業中廣泛應用于石油、煉油、調油、油水界面的檢測；在食品業生產現場用于葡萄汁、番茄汁、果糖漿、植物油及軟飲料密度的檢測；在造紙業用于黑漿、綠漿、白漿及堿溶液密度的檢測；在化工領域還用于清潔劑、乙二醇、碳酸、尿素及聚合物密度的檢測；它還廣泛用于制藥行業、奶制品行業、采礦業等。
JN3351MD在線比重計工作時是連續在線測量液體密度，無過程中斷。可直接用于生產過程的控制。由于采用一體化的兩線制變送器結構，無活動部件安裝使用方便、維護簡單。
2、 工作原理
JN3351MD在線式密度計實質是在線壓差式密度計。其工作原理：一定高度的液柱產生的壓力與該液體的密度成正比。即：
P=ρgh
式中：P—— 一定高度的液柱產生的壓力
ρ—— 該液體的密度
g—— 測量地重力加速度
h—— 液柱的高度
根據壓力儀表測量的壓力值，在測量地重力加速度與液柱的高度已知的條件下**可以得到被測量液體的密度值。
3、 技術參數
* 密度測量范圍：（0~2）、（0-3）g/cm3
* 準確度等級：0.2級、0.5級
* 分辨率：0.0005g/cm3
* 工作電壓：（18.5~45）V DC，常用24V DC
* 環境溫度：（-10~60）℃
* 環境濕度：（5~90）%RH
* 顯示表頭：LCD/LED數字顯示器、智能LCD顯示器
* 輸出信號：（4~20）mA選加數字信號（HART協議）
* 機械安裝方式：法蘭連接
4、 主要特點
* 出色的過壓保護結構、優越的溫度穩定性、全焊接密封，設計堅固可靠；
* 適合測量高溫和低溫、含雜質高粘度的介質；
* 固定插入式膜片設計，工廠校準，方便現場組態；
* 適用于罐體管道，流動或者靜止介質的密度測量；
* 本安型可用于危險環境；
* 衛生型可用于食品、藥品生產現場。
5、 使用方法
5.1安裝方式

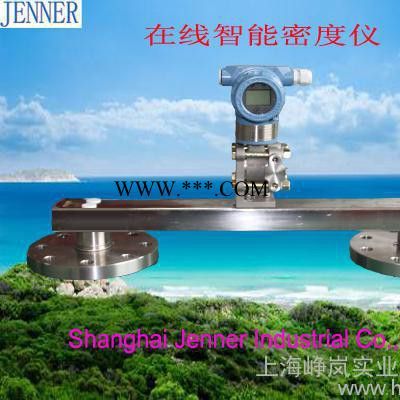

JN3351MD液體密度儀在結構上設計有兩種類型，即頂安裝類型和側安裝類型。
頂安裝類型適用于罐體安裝（插入式在線密度計），側安裝類型適用于管道安裝，以滿足不同工況下的密度測量需求。
| 安裝類型 | 插入深度A（mm） | 取壓膜片中心距離B（mm） | 側向?qū)挾菴 |
| 頂安裝 | 850 | 500 | / |
| 側安裝 | 700 | 500 | 150 |
(注：A、B、C尺寸也可按客戶要求另行制造)
5.2現場接線（JN3351MD型智能在線密度儀測量現場接線圖略）。
5.3密度值的讀取
JN3351MD在線密度計出廠時，其顯示表頭的讀數即為實時密度的測量值，直接讀取即可。
帶有（4~20）mA電流輸出的密度儀，其4mA對應于密度儀密度測量的下限值，而20mA則對應于密度儀密度測量的上限值。實際測量得到的電流值應按照密度儀上限、下限對應的電流值進行換算。
6、 注意事項
JN3351MD液體在線密度儀為自動化精密測量?jī)x表，其測量膜片除接受被測壓力不得再受任何其他外力作用。
在安裝在線比重計時，應確保垂直安裝（垂直于地平面），否則會產生測量誤差。
訂貨時應寫明測量介質、測量范圍、使用地重力加速度（或者注明使用地區名稱）以及使用現場工況（如：防爆、防腐蝕、衛生等）。
7、 成套性
* JN3351MD智能在線式密度計1臺；
* 使用說明書1份；
* 合格證1份。
