1.概述

JN3351MD壓差式智能在線密度儀是用于各種液體或液態混合物密度在線測量的自動化測量儀表。在石油行業中廣泛應用于石油、煉油、調油、油水界面的檢測；在食品工業生產現場用于葡萄汁、番茄汁、果糖漿、植物油及軟飲料密度的檢測；在造紙業用于黑漿、綠漿、白漿及堿溶液密度的檢測；在化工領域還用于清潔劑、乙二醇、碳酸、尿素及聚合物密度的檢測；它還廣泛用于制藥行業、奶制品行業、采礦業等等。

JN3351MD智能在線密度儀工作時是連續在線測量液體密度，無過程中斷。可直接用于生產過程的控制。由于采用一體化的兩線制變送器結構，無活動部件安裝使用方便、維護簡單。

2.工作原理

JN3351MD智能在線密度儀實質上為一差壓變送器。其工作原理：一定高度的液柱產生的壓力與該液體的密度成正比。即：

P=ρgh

式中：P—— 一定高度的液柱產生的壓力

ρ—— 該液體的密度

g—— 測量地重力加速度

h—— 液柱的高度

根據壓力儀表測量的壓力值，在測量地重力加速度與液柱的高度已知的條件下，就可以得到被測量液體的密度值。

3.技術參數

* 密度測量范圍：（0~1.5）、（0~2.0）、（0-3.0）g/cm3；

* 精度等級：0.2級；

* 分辨率：0.001g/cm3；

* 工作電壓：（18.5~45）VDC，常用24VDC（特殊的定制220VAC）；

* 工作溫度（-30~150）℃，儀表（帶液晶）環境溫度：（-10~85）℃，儀表（不帶液晶）：（-30~85）℃；

* 環境濕度：（5~90）%RH；

* 顯示表頭：LCD/LED數字顯示器、智能LCD顯示器；

* 輸出信號：（4~20）mA選加數字信號，HART通訊協議；

* 機械安裝方式：法蘭連接。

4.主要特點

* 出色的過壓保護結構、優越的溫度穩定性、全焊接密封，設計堅固可靠；

*適合測量高溫和低溫、含雜質高粘度的介質；

*固定插入式膜片設計，工廠校準，方便現場組態；

*適用于罐體管道，流動或者靜止介質的密度測量；

* 本安型可用于危險環境，衛生型可用于食品、藥品生產現場。

5.使用方法

5.1安裝方式

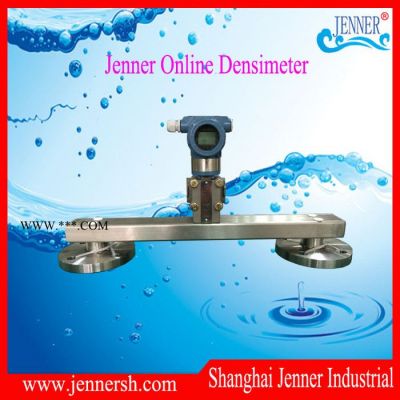

JN3351MD智能在線密度儀在結構上設計有兩種類型，即頂安裝類型和側安裝類型。

安裝方式均為垂直安裝，一般適用用于罐體、垂直管道和水平管道中的液體密度檢測。常見的幾種安裝方式詳見下圖（流速不高于0.5m/s）?？蛻粢部筛鶕?jù)工況條件的實際需要設計并確定自己的安裝方式，只要保證本密度儀兩探頭處于垂直工作狀態即可（L端朝上、H端朝下）。

在管道上安裝適用于液體緩慢流動的工況，要求流動速度不高于0.5m/s。如果流動過快，密度值將有所上升，超出允差范圍。解決方案：

1）簡易方法是在管道中連接擴徑管，降低流速；

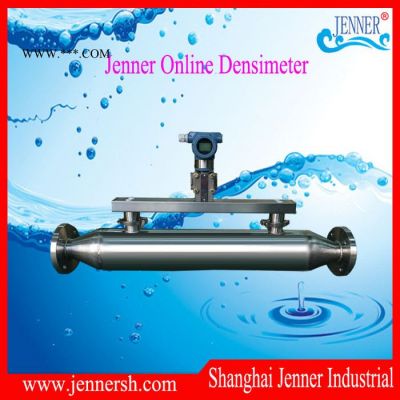

2）精確方法是安裝密度儀輔助測量裝置（客戶可選配測量裝置，亦可提供圖紙由客戶自制）。

5.2現場接線

JN3351MD智能在線密度儀測量現場接線圖：

5.3密度值的讀取

JN3351MD智能在線密度儀出廠時，其顯示

表頭的讀數即為實時密度測量值，直接讀取即可。

帶有（4~20）mA電流輸出的密度儀，其4mA

對應于密度儀密度測量的下限值，而20mA則對應

于密度測量的上限值。實際測量得到的電流值應按密度儀上限、下限對應的電流值進行換算。

例如量程為2.0g/cm3密度儀：下限4mA輸出對應密度值為0g/cm3,上限20mA輸出對應密度值為2g/cm3,計算12mA輸出時，對應的密度值，則：（2-0）*（12-4）/(20-4)=1(g/cm3)。

6.注意事項

a)  JN3351MD智能在線密度儀為自動化精密測量儀表，其測量膜片除接受被測壓力外不得再受其它任何外力作用。

b)  在安裝JN3351MD智能在線密度儀時，應確保垂直安裝（垂直于地平面），否則會產生測量誤差。

c)  訂貨時應寫明測量介質、測量范圍、使用地重力加速度（或者注明使用地區名稱）以及使用現場工況（如：防爆、防腐蝕、衛生等）。

7.零點調整

安裝后，在空氣中通電正常顯示時，同時按下“M”和“Z”鍵，保持5秒，液晶左下角的功能碼顯示數字“6”，中間顯示當前的主變量，下方區域顯示“NO”。按兩次“S”鍵，把“NO”變成“YES”，按“M”鍵保存即可。

8.成套性

* JN3351MD智能在線密度儀1臺；* 使用說明書1份；* 合格證1份。
