| 沖程 | （M12凸輪）8.5—12 |
|---|---|
| 沖次 | 80-180次/MIN |
| 處理能力 | 1.5-3 |
| 類型 | 跳汰機 |
| 品牌 | 江西石城重選 |
| 型號 | 鋸齒波JT0.57-1 |
| 加工定制 | 是 |
| 生產廠商 | 浩鑫礦機 |
| 給礦濃度 | 35 |
| 給礦粒度 | 6 |
| 沖洗水量 | 1-2 |

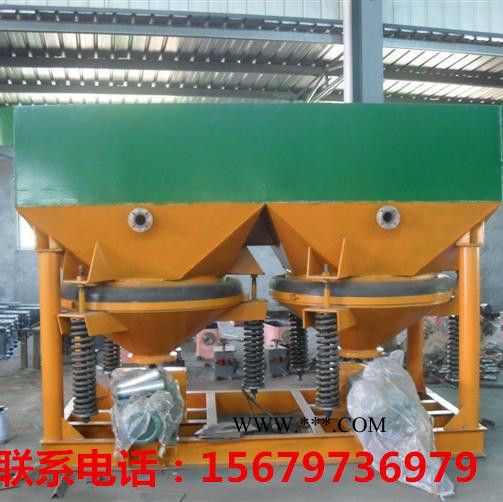

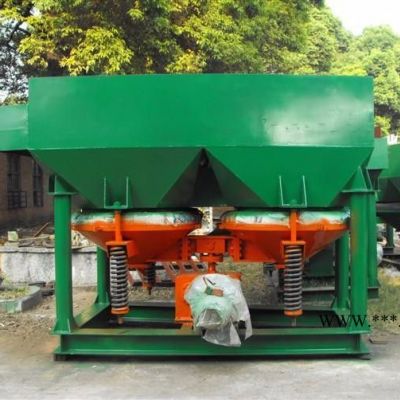

鋸齒波跳汰機是現代重選設備之一，由于其處理能力大，選別粒度范圍廣，操作維護簡單，作為粗選或 被廣泛用于選別 砂金、錫、鈦、赤鐵、鐵礦等礦物，特別是在錳礦、重晶石選礦領域中得到了廣泛應用。
傳統的跳汰機多為圓周偏心驅動，其跳汰脈動曲線多為正弦波形，由于隔膜運動產生的上升、下降水流速度和作用時間基本相同，因此，不利于跳汰床層松散及礦粒按比重分層，從而影響了設備的選別比和回收率。
鋸齒波跳汰機是根據跳汰床層理論分層規律，在傳統跳汰機基礎上進行研制和改進的一種節能重選設備，其跳汰脈動曲線呈鋸齒形，使上升水流快于下降水流：上升時間短、下降時間長；克服了正弦波，脈動曲線跳汰機產生的上升、下降水流和作用時間相同的缺陷，增強了床層的松散度，緩解了吸入作用，使礦物中的重礦粒得到充分沉降，大大提高了設備的選別比能力和回收率。其與正弦波跳汰機對比分別提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量減少30%-40%，占地面積減少1/3，且沖程可調整，由于采用電磁調整電機進行拖動使沖次可無級調節。其性能達到國內先進水平，是目前較理想的節能重選設備之一。
跳汰機產品規格及技術參數：
| 項目 參數 型號 | 跳汰室 | 隔膜 | 給礦粒度mm | 篩下補給水量m3/ 噸礦 | 補給水壓力 Mpa | 處理量 t/h | 電機 功率 kw | 外形尺寸mm | 重量 kg | 備注 | ||
| 形狀 | 面積m2 | 沖程mm | 沖次 次/min | |||||||||
| JT0.57-1 | 梯形 | 0.57 | （M12凸輪）8.5—12 （M17凸輪）10—17 （M21凸輪）12—21 | 80-180 | <6 | 1-2 | ≥0.05 | 1.5-3 | 1.5 | 1550×780×1530 | 610 | |
| JT1-1 | 梯形 | 1.04 | <10 | 2-3 | 2.5-5 | 2.2 | 2270×1110×1890 | 900 | | |||
| JT2-2 | 矩形 | 2.28 | <10 | 2-4 | 5-10 | 3 | 3225×1550×2050 | 1640 | | |||
| JT3-1 | 梯形 | 3 | 12－30可調 | 50-125 | <10 | 3-6 | ≥0.05 | 7.5-15 | 5.5 | 2745×2000×3030 | 3085 | |
| JT4-2 | 矩形 | 4 | 25－57五種凸輪可調 | <25 | 4-8 | 8-20 | 7.5 | 4240×1990×2750 | 3098 | 大顆粒 跳汰機 | ||
| JT4-2A | 矩形 | 4 | 25－57五種凸輪可調 | <25 | 4-8 | 8-20 | 4×2 | 4240×1990×2750 | 3500 | 大顆粒 跳汰機 雙傳動 | ||
| JT5-2 | 梯形 | 4.86 | 12-30可調 | <10 | 3-6 | 12-25 | 7.5 | 3600×2000×2600 | 4500 | |||
