| 處理能力 | 40m3/h |
|---|---|
| 級數 | 單級 |
| 結構形式 | 臥式 |
| 類型 | 分級機 |
| 外形尺寸 | 6720*1275*1584 |
| 用途 | 分級 |
| 重量 | 3.3t |
| 裝機功率 | 見詳情 |
| 分級效率 | 70-95% |
| 槽型 | 逆流槽 |
| 旋流器類型 | 重介質 |
| 品牌 | 浩鑫 |
| 型號 | FG-7 |
| 加工定制 | 是 |

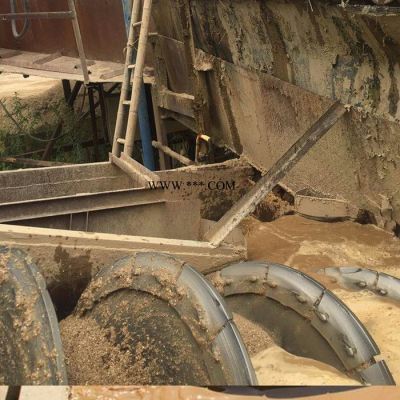

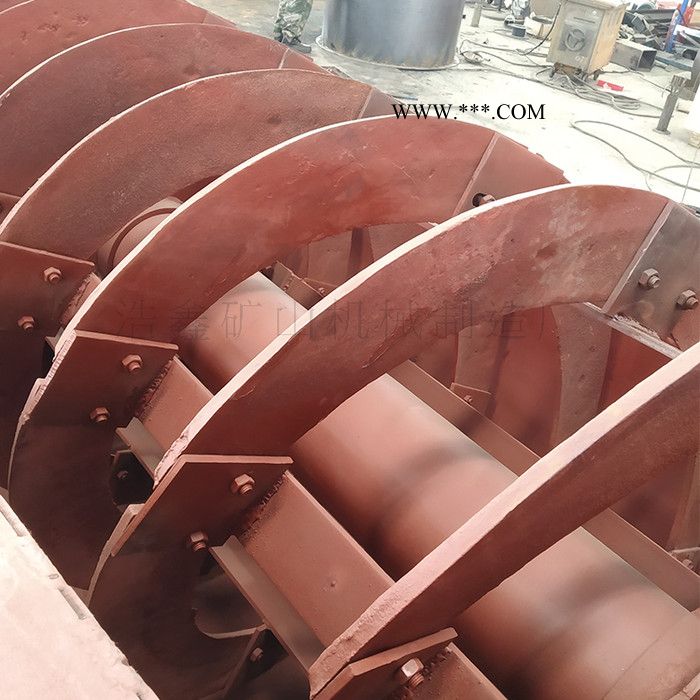

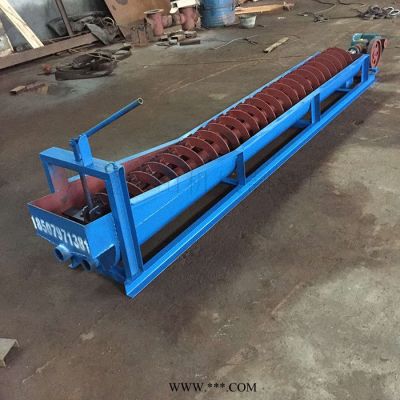

螺旋分級機是選礦的設備之一,螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。螺旋分級機簡稱分級機。 分級機主要有 堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。
螺旋分級機使用范圍：
分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等
主要技術參數：
| 類型 | 規格型號 | 螺旋直徑 | 水槽長度 | 螺旋轉速（r/min） | 生產能力 | 電機功率 | 重量 | ||
| 返砂 | 溢流 | 傳動 | 提升 | ||||||
| FG7.5 | 750 | 5500 | 6-10 | 340-70 | 65 | 3.0 | 手動 | 2.7 | |
| FG10 | 1000 | 6500 | 5.0-8.0 | 675-080 | 110 | 5.5 | 手動 | 4.43 | |
| FG12 | 1200 | 6500 | 5.0-8.0 | 1170-870 | 155 | 5.5 | 1.5 | 8.7 | |
| FG15 | 1500 | 8400 | 4.0-6.0 | 1830-2740 | 235 | 7.5 | 2.2 | 12.5 | |
| FG20 | 2000 | 8400 | 4.0-6.0 | 3240-5400 | 400 | 11 | 2.8 | 20.5 | |
| FG24 | 2400 | 9210 | 3.6 | 3240-5400 | 580 | 15 | 3.0 | 25.6 | |
| FG30 | 3000 | 1250 | 3.2 | 11625 | 890 | 22 | 4.0 | 37.7 | |
| 2FG12 | 1200 | 6500 | 5.0-8.0 | 2340-3740 | 310 | 5.5×2 | 1.5×2 | 14.0 | |
| 2FG15 | 1500 | 8400 | 4-6.0 | 3660-5480 | 470 | 7.5×2 | 1.5×2 | 21.1 | |
| 2FG20 | 2000 | 8400 | 3.0-5.5 | 7780-11880 | 800 | 11×2 | 2.8×2 | 36.5 | |
| 2FG24 | 2400 | 9210 | 3.6 | 13600 | 1160 | 15×2 | 3×2 | 46.8 | |
| 2FG30 | 3000 | 12500 | 2.0-3.0 | 14600-23400 | 1785 | 22×2 | 4×2 | 73.0 | |
| FC12 | 1200 | 8400 | 5-8 | 1170-1870 | 120 | 7.5 | 2.2 | 10.4 | |
| FC15 | 1500 | 10500 | 4.0-6.0 | 1830-2740 | 185 | 7.5 | 2.2 | 16.8 | |
| FC20 | 2000 | 12900 | 2.0-5.5 | 3895-5940 | 320 | 15 | 2.8 | 29.1 | |
| FC24 | 2400 | 14200 | 2.5-4.0 | 4650-7450 | 455 | 18.5 | 4 | 41.0 | |
| FC30 | 3000 | 14200 | 3.2 | 11625 | 705 | 30 | 4 | 56.8 | |
| 2FC15 | 1500 | 10500 | 4.0-6.0 | 2280-5480 | 370 | 7.5×2 | 1.5×2 | 30.7 | |
| 2FC20 | 2000 | 12900 | 3.0-5.5 | 6480-11800 | 640 | 11×2 |
