| 給礦粒度 | 0.02-2 |
|---|---|
| 規格 | 金礦選礦設備 |
| 生產廠商 | 浩鑫機器 |
| 所在地區 | 江西石城 |
| 沖程 | 8-36 |
| 沖次 | 240-380 |
| 處理能力 | 40-60 |
| 磁場強度 | 其它 |
| 類型 | 搖床 |
| 用途 | 選礦 |
| 槽型 | 順流槽 |
| 磁系 | 其它 |
| 品牌 | 浩鑫 |
| 型號 | 6-S |
| 加工定制 | 是 |
| 給礦濃度 | 20%-25% |
| 沖洗水量 | 見詳情 |
廠家選礦石膏粉選金用搖床 金礦選礦設備水搖床 88槽礦山選金搖床廠家
6-S搖床是重力選礦的主要設備之一，6s搖床廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦。可用于粗選、 、掃選等不同作業，選別粗砂 (2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.22毫米。
搖床的選礦過程是在具有復條的傾斜床面上進行的，礦粒群從搖床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，搖床床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿搖床床面作縱向運動和沿傾斜床面作橫向運動。因此，比重和粒度不同的礦粒沿著各自的運動方向逐漸由A邊向B邊呈扇形流下，分別從精礦端和尾礦側的不同區排出， 后被分成精礦，中礦和尾礦。
6-s搖床具有富礦比高，選別效率高，看管容易，便于調節沖程。在改變橫向坡度和沖程是仍可保持搖床床面運行平衡，彈簧放置在箱體內，結構緊湊，且能依次得出精礦和尾礦。
6s搖床 結 構 及 材 質：
本6s搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。
床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉，搖桿隨之作上、下運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮。床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。
床面向前運動期間，肘板間的夾角是由大向小變化，肘板端點的水平移動速度則由小向大變化。故床面的前進運動即由慢而快，反之在搖床床面后退時，則由快而慢從而造成了等差運動，這樣可保證床面上的物料向前運動，并進行按比重分選。

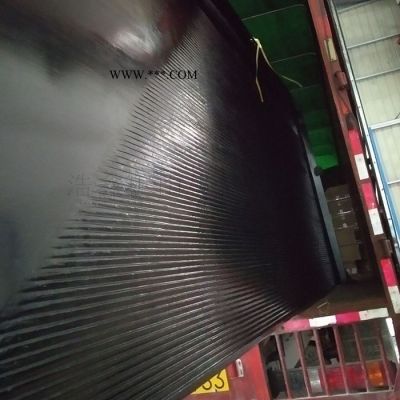

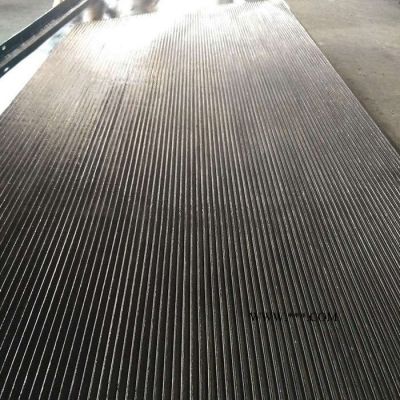

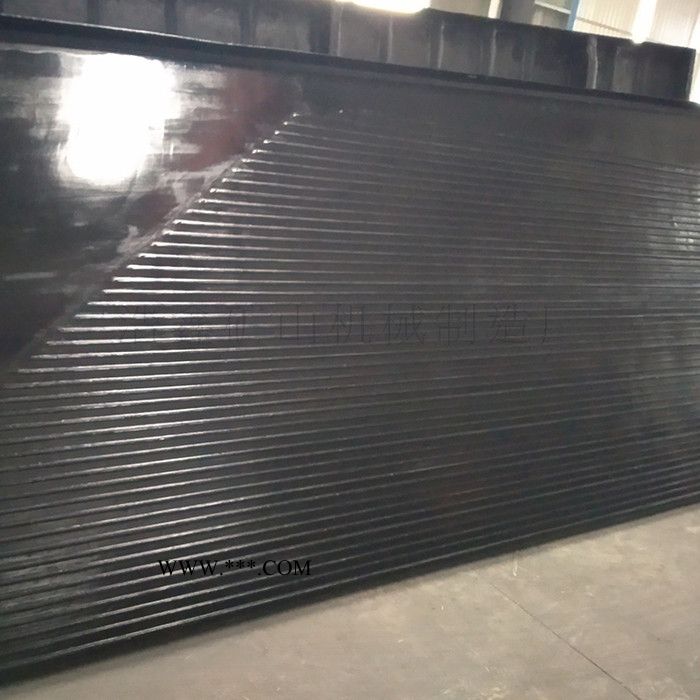

搖床床面外形呈直角梯形，在木制框架內，木板沿斜向(與軸線交角45度)拼成平面。床面分漆灰刻槽床面及橡膠床面兩種。漆灰刻槽床面用于選別細泥，橡膠床面則用于選別粗礦。用于選取細泥的搖床面沿縱向有0.5度左右的向下傾斜，用于選別粗砂的搖床則在縱向有1-2度的傾斜，在精礦端抬高?？v向坡度的大小借支撐機構上的螺栓調節。
床面用搖動支撐支承在調坡機構上。搖動支撐使床面在垂直平面內作弧線起伏的前后往復運動。搖動支撐用槽鋼固定在調節座板上，當用手輪通過調節絲桿使調節座板在鞍形座上回轉時，即可調節床面傾角。
6-S搖床是重力選礦的主要設備之一，它廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦?？捎糜诖诌x、 、掃選等不同作業，選別粗砂 (2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.22毫米。
搖床規格及技術參數：
| 名 稱 | 單 位 | 粗礦床面 | 細砂床面 | 礦泥床面 | |
| 床面 尺寸 | 長度 | mm | 4450 | 4450 | 4450 |
| 傳動端寬 | mm | 1855 | 1855 | 1855 | |
| 精礦端寬 | mm | 1546 | 1546 | 1546 | |
| 大給礦粒度 | mm | 2 | 0.5 | 0.15 | |
| 給礦量 | t/d | 30-60 | 10-20 | 15-25 | |
| 給礦濃度 | % | 25-30 | 20-25 | 15-25 | |
| 行程 | mm | 16-22 | 11-16 | 8-16 | |
| 頻率 | f | 45-48 | 18-53 | 50-57 | |
| 床面清洗水量 | t/d | 30-60 | 10-17 | 50-180 | |
| 床面橫向坡度 | 度 | 2°30-4°30 | 1°30-3°30 | 1°-2° | |
| 床面縱向坡度 | 度 | 1.4 | 0.92 | ----- | |
| 床面尖夾角 | 度 | 32°-42° | 40° | 42° | |
| 選礦面積 | 立方米 | 7.6 | 7.6 | 7.6 | |
| 床面長度比 |
| 2.6 | 2.6 | 2.6 | |
| 床面斷面形狀 |
| 矩形 | 鋸齒型 | 三角形 | |
| 電機功率 | KW | 1.1 | 1.1 | 1.1 | |
| 傳動機構 |
| 偏心連桿機構 | |||
根據給礦位置的不同，搖床可分為右搖床及左搖床兩種形式。右式搖床的給礦位置對于搖動機構來說在右邊，左式搖床則給礦位置在左邊。
根據搖床的安裝基礎可分為以下類型：
搖床主要配件和易損件主要配件表
| 編號 | 名稱 | 規格 | 件數 | 備注 |
| 1 | 曲軸油封 | φ74×φ48×12 | 1 | 外購 |
| 2 | 往復桿油封 | φ60×φ36×12 | 2 | 外購 |
| 3 | 滾錐軸承 | 7310# | 2 | 外購 |
| 4 | 三角皮帶 | A型2025 | 2 | 外購 |
