| 電動機功率 | 15kW |
|---|---|
| 發動機品牌 | 詳見說明書 |
| 發動機型號 | 詳見說明書 |
| 規格 | 150 |
| 類型 | 顎式破碎機 |
| 驅動方式 | 電動 |
| 適用物料 | 礦石 |
| 應用領域 | 礦業 |
| 原理 | 高速萬能粉碎機 |
| 最大進料邊長 | 120 |
| 是否可定制 | 是 |
| 作用對象 | 礦石 |
| 粉碎程度 | 細磨機 |
| 品牌 | 河南裕洲 |
| 型號 | 150 |
| 更多屬性 | 礦石 |
鄂式破碎機簡介： 鄂式破碎機首先廣泛應用于筑路工程，以后應用于礦山。具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。鄂式破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。
用途和使用范圍
1、該系列破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石用。
2、該系列破碎機**適宜于破碎抗壓強度不高于320MPa（兆帕）的各種軟硬礦石，被破碎物料的**大塊度不得大于技術參數表所規定
結構概況

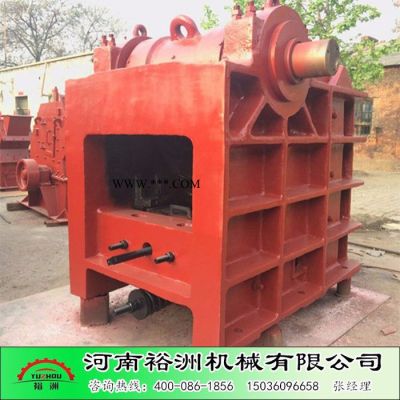

顎式破碎機主要由固定體、轉動體、保險裝置、調整裝置等幾部分組成。

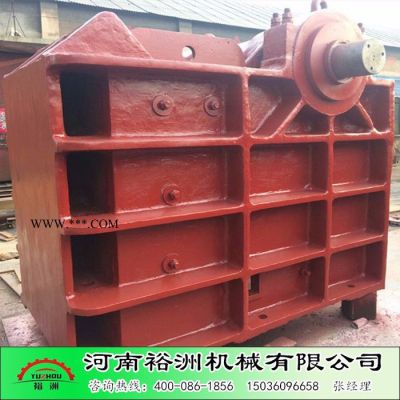

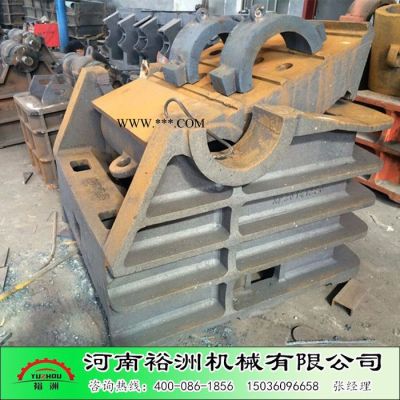

1、固定體：顎式破碎機固定體的主要部件是機架，機架的制造工藝有兩種：中碳鋼鑄造機架和中碳鋼鋼板焊接機架。焊接機架是在原鑄造機架的基礎上又增加了多條加強筋，并通過嚴格的質量控制和特定的工藝要求，達到與鑄造機架相同的使用效果。為了防止機架側壁的嚴重
磨損，在破碎腔左右側上裝有護板，可隨意更換。

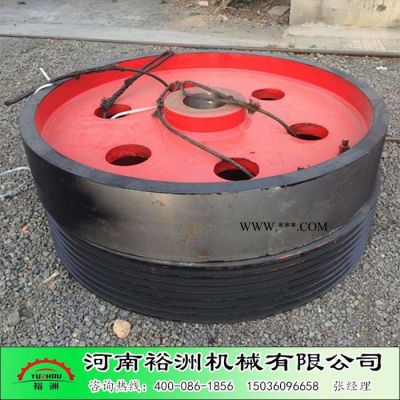

2、轉動體：由動顎、偏心軸、軸承、皮帶輪等幾部分組成，是顎式破碎機傳動和承受力的主要部分。
a、動顎由動顎支架和活動顎板等部件組成，顎破的動顎支架采用35#鑄鋼，并經過調質處理。
b、顎破機的偏心軸由45#鋼車制，并經過調質處理。
c、軸承采用雙列向心球面滾子軸承，具有微調、承受力大、耐用的特點。
d、顎板分活動和固定兩種，為提高破碎效果，表面采用優化齒型，材質采用ZGMn13具有硬度高、耐磨，使用效果良好的特點。
3、調整裝置：該裝置是用來調整排料口的大小尺寸，控制顎式破碎機出料粒度。我廠顎式破碎機調整機構有兩種形式：提長楔塊式和頂桿墊片式，調整方便靈活，能實現無級調整。
性能特點
1.破碎腔深而且無死區，提高了進料能力與產量；
2.其破碎比大，產品粒度均勻；
3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
4.潤滑系統安全可靠，部件更換方便，保養工作量??；
5.結構簡單，工作可靠，運營費用低。
6.設備節能：?jiǎn)螜C(jī)節能15%～30%，系統節能一倍以上；
7.排料口調整范圍大，可滿足不同用戶的要求；
8.噪音低，粉塵少。
鄂式破碎機工作原理：
鄂式破碎機有多種結構形式,工作原理是相同的,即通過動鄂的周期性運動來破碎物料.在動鄂繞懸掛心軸向固定鄂擺動的過程中,位于兩鄂板之間的物料便受到壓碎、劈裂和彎曲等綜合作用.開始時,壓力較小,使物料的體積縮小,物料之間互相靠近、擠緊;當壓力上升到超過物料所能承受的強度時,即發生破碎.反之,當動鄂離開固定鄂向相反方向擺動時,物料則靠自重向下運動.動鄂的每一個周期性運動**使物料受到一次壓碎作用,并向下排送一段距離.經若干個周期后,被破碎的物料便從排料口排出機外.隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。
