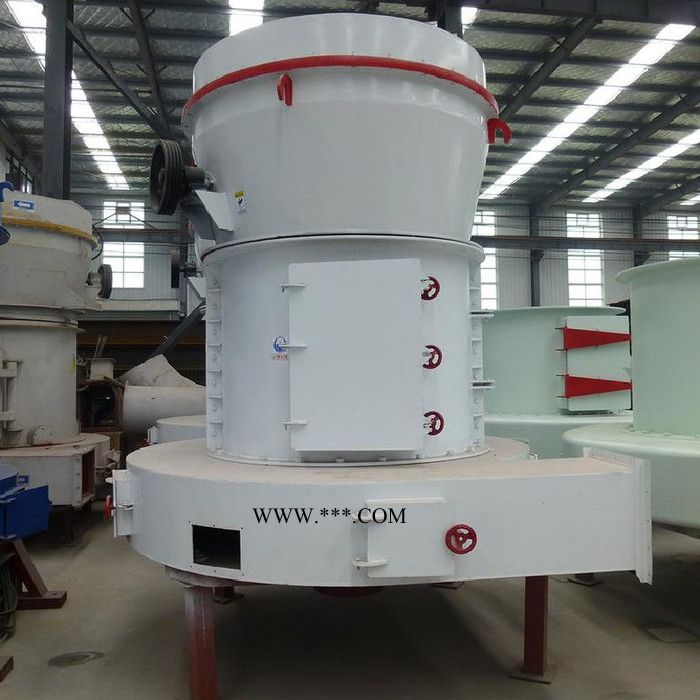

雷蒙磨粉機主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成、其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成，輔助設備有顎式破碎機、斗式提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。

雷蒙磨工作原理

物料經破碎機粉碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將料均勻連續的送入雷蒙磨粉機主機磨室內，由于旋轉時離心力作用，磨輥向外 擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的。高壓式的為增加產量可調緊彈簧上螺塞壓縮彈簧，增加磨輥對物料的壓力。 物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選，細度過粗的物料落回重磨，合格細粉則隨氣流進入成品旋風集粉器，經出粉管排出，即為成品。

風量由大旋風收集器上端的回風管回入風機，風路是循環的，并且在負壓狀態下流動，循環風路的風量增加部分經風機與主機中間的廢氣管道排出，進入小旋風收集器或脈沖除塵器，進行凈化處理。

安裝

為了滿足移動用戶的需要，該機架的非常穩固，因此如需經常搬遷設備可不打基礎，只需將設備放在硬實而平整的地面即可，若固定工作，打混凝土基礎，如基礎圖所示。

安裝時請參照安裝示意圖，先將主機放穩并固定，再依次安裝風機、旋風分離器及聯接管等。各聯接法蘭間必須用橡膠板或泡沫板、塑料板密封，以免漏氣影響產量。

使用與保養

1、雷蒙磨在使用過程當中，應有固定人員負責看管，操作人員必須具備一定的水平。磨粉機在安裝前對操作人員必須進行必要的技術培訓，使之了解雷蒙磨粉機的原理性能，熟悉操作規程。

2、為使磨機正常，應制定設備“設備保養安全操作制度”方能保證磨機長期安全運行，同時要有必要的檢修工具以及潤滑脂和相應的配件。

3、雷蒙磨使用一段時間后，應進行檢修，同時對磨輥磨環鏟刀等易損件進行檢修更換處理，磨輥裝置在使用前后對連接螺栓螺母應進行仔細檢查，看是否有松動現象，潤滑油脂是否加足。

4、磨輥裝置使用時間超過500小時左右重新更換磨輥時，對輥套內的各滾動軸承必須進行清洗，對損壞件應及時更換，加油工具可用手動加油泵和黃油槍。

5、細度調節，根據物料的大小、軟硬、含水量、比重不同，加工的粗細度也不同，可調節上方的分析器，轉速高、細度高，轉速低、細度低。

提高細度，產量會相應降低，如果還達不到要求時應調試風機轉速，用戶可靈活掌握。

6、磨輥磨環的報廢極限，剩余**小壁厚不得小于10mm。

7、雷蒙磨粉機停車時，先停止進料，主機仍繼續盍，使殘留的磨料繼續進行碾磨，約一分鐘后，可關閉主機電動機和分析器電機，停止碾磨工作，其后再停止風機電動機，以便吹凈殘留的粉末。
