| 產地 | 河南新鄉 |
|---|---|
| 作用對象 | 石料 |
| 品牌 | 鑫龍重工科技 |

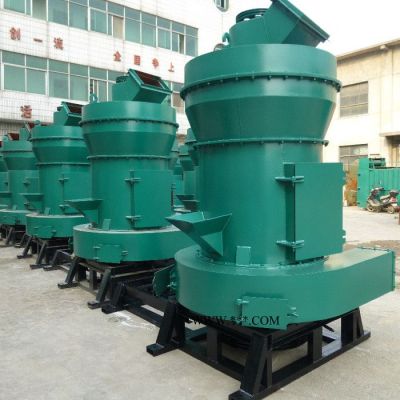

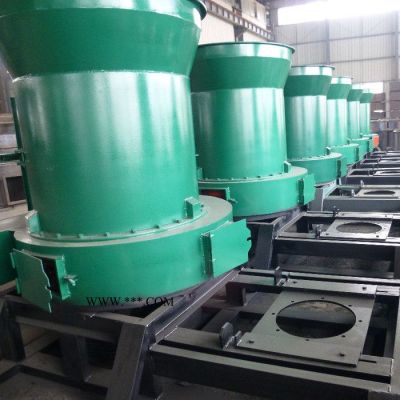

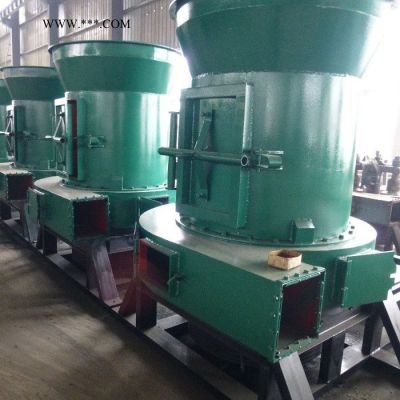

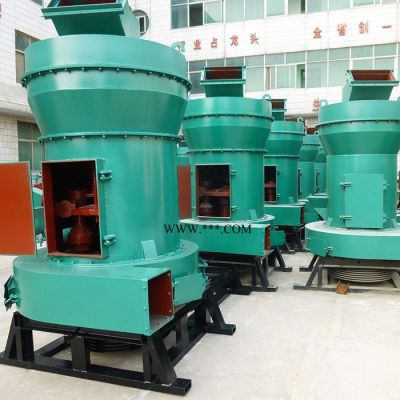

雷蒙磨
適用范圍
雷蒙磨粉機廣泛適用于重晶石、方 解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、玻璃、保溫材料等莫氏硬度不大于 9.3級，濕度在6%以下的非易燃易爆的礦產、化工、建筑等行業500多種物料的高細制粉加工，成品粒度60—325目范圍內任意調節，部分物料可達 1000目。
雷蒙磨技術參數
| 型號 | 3R1410 | 3R1815 | 3R2115 | 3R2615 | 3R2715 | 3R3016 | 4R2715 | 4R3016 | 4R3216 | 5R4119 | 6R4427 |
| 最大進料粒度mm | 10-15 | 10-15 | 10-15 | 15-20 | 15-20 | 20-25 | 15-20 | 20-25 | 20-25 | 20-30 | 20-50 |
| 成品粒度（目） | 60-325 | ||||||||||
| 班產量 | 1-10 | 1.3-14 | 1.5-16 | 2-24 | 2-29 | 3-34 | 2-31 | 3-35 | 3-39 | 5-66 | 10-140 |
| 中心軸轉速(r/min) | 280 | 190 | 165 | 165 | 165 | 165 | 165 | 165 | 140 | 103 | 82 |
| 磨環外徑 | 500 | 630 | 725 | 861 | 915 | 975 | 915 | 975 | 1073 | 1400 | 1750 |
| 磨輥直徑 | 140 | 180 | 210 | 260 | 270 | 300 | 270 | 300 | 320 | 410 | 410 |
| 磨輥及磨環高度 | 100 | 150 | 150 | 150 | 150 | 160 | 150 | 160 | 160 | 190 | 270 |
| 主機電機(kw) | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 22 | 30 | 37 | 75 | 132 |
| 風機電機(kw) | 5.5 | 7.5 | 11 | 18.5 | 18.5 | 22 | 18.5 | 22 | 30 | 75 | 132 |
| 分析器電機(kw) | 1.1 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 5.5 | 7.5 | 11 |
外形尺寸
| 產品代號 | 長（mm） | 寬 | 高 |
| 3R1410 | 3340 | 2200 | 3200 |
| 3R2115 | 4500 | 2800 | 4900 |
| 3R2615 | 4800 | 4200 | 5100 |
| 3R2715 | 4800 | 4300 | 5200 |
| 3R3016 | 5700 | 4400 | 5500 |
| 4R2715 | 4800 | 4200 | 5100 |
| 4R3016 | 5700 | 4400 | 5500 |
| 4R3216 | 6500 | 5900 | 6800 |
| 5R4119 | 8600 | 8340 | 9100 |
雷蒙磨結構組成

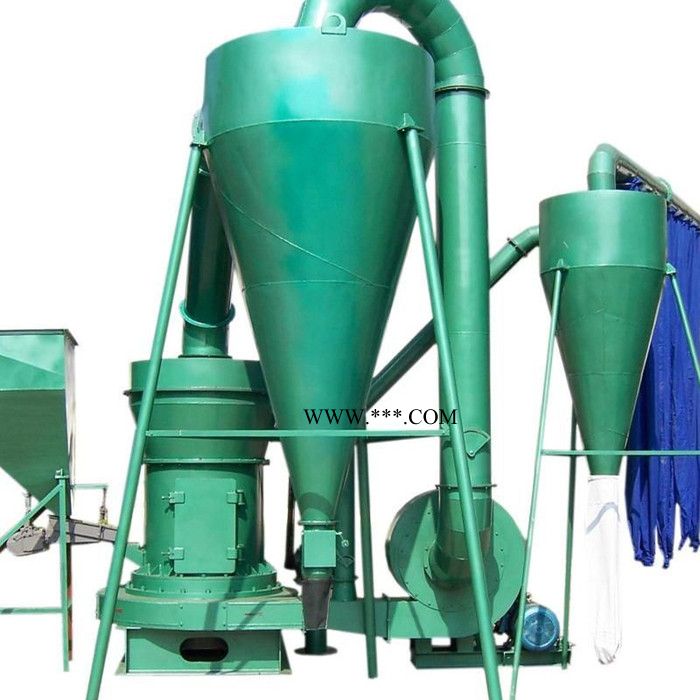

??雷蒙磨粉機主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成、其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成，輔助設備有顎式破碎機、斗式提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。
雷蒙磨工作原理
物料經破碎機粉碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將料均勻連續的送入雷蒙磨粉機主機磨室內，由于旋轉時離心力作用，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的。高壓式的為增加產量可調緊彈簧上螺塞壓縮彈簧，增加磨輥對物料的壓力。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選，細度過粗的物料落回重磨，合格細粉則隨氣流進入成品旋風集粉器，經出粉管排出，即為成品。
風量由大旋風收集器上端的回風管回入風機，風路是循環的，并且在負壓狀態下流動，循環風路的風量增加部分經風機與主機中間的廢氣管道排出，進入小旋風收集器或脈沖除塵器，進行凈化處理。
安裝
為了滿足移動用戶的需要，該機架設計的非常穩固，因此如需經常搬遷設備可不打基礎，只需將設備放在硬實而平整的地面即可，若固定工作，打混凝土基礎。
安裝時請參照安裝圖，先將主機放穩并固定，再依次安裝風機、旋風分離器及聯接管等。各聯接法蘭間必須用橡膠板或泡沫板、塑料板密封，以免漏氣影響產量。
使用與保養
1、雷蒙磨在使用過程當中，應有固定人員負責看管，操作人員必須具備一定的技術水平。磨粉機在安裝前對操作人員必須進行必要的技術培訓，使之了解雷蒙磨粉機的原理性能，熟悉操作規程。
2、為使磨機正常，應制定設備“設備保養安全操作制度”方能保證磨機長期安全運行，同時要有必要的檢修工具以及潤滑脂和相應的配件。
3、雷蒙磨使用一段時間后，應進行檢修，同時對磨輥磨環鏟刀等易損件進行檢修更換處理，磨輥裝置在使用前后對連接螺栓螺母應進行仔細檢查，看是否有松動現象，潤滑油脂是否加足。
4、磨輥裝置使用時間超過500小時左右重新更換磨輥時，對輥套內的各滾動軸承必須進行清洗，對損壞件應及時更換，加油工具可用手動加油泵和黃油槍。
??5、細度調節，根據物料的大小、軟硬、含水量、比重不同，加工的粗細度也不同，可調節上方的分析器，轉速高、細度高，轉速低、細度低。提高細度，產量會相應降低，如果還達不到要求時應調試風機轉速，用戶可靈活掌握。
6、磨輥磨環的報廢極限，剩余最小壁厚不得小于10mm。
7、雷蒙磨粉機停車時，先停止進料，主機仍繼續盍，使殘留的磨料繼續進行碾磨，約一分鐘后，可關閉主機電動機和分析器電機，停止碾磨工作，其后再停止風機電動機，以便吹凈殘留的粉末。
