| 加工定制 | 是 |
|---|---|
| 適用行業 | 金屬加工 |
| 結合劑 | 其他 |
| 生產工藝 | 其他 |
| 規格 | WK2510 |
| 品牌 | 萬克 |
| 型號 | WK2510 |
聚晶金剛石模芯是萬克(國內**)采用美國技術，利用先進的高溫超高壓工藝精心研制而成的一款產品。
? 特色：耐磨、穩定、壽命長
萬克為您提供型號齊全、規格多樣的金剛石拉絲模芯料,為您的實際需要提供**定做支持。
?PCD由微米級金剛石微粒與結合劑在高溫高壓條件下燒結而成，具有硬度高、耐磨性好、抗沖擊能力強等優點，模具使用過程中體現出磨損均勻、壽命長的優勢，適用于高速拉拔。由于PCD在宏觀上呈現各向同性，因此它不會像單晶金剛石那樣出現模孔磨損不均勻和?？撞粓A的現象發生。另外由于PCD的價格比單晶金剛石低得多，因此在拉絲行業中獲得了廣泛應用。目前，絕大部分金剛石拉絲模均使用PCD拉絲模芯。
?鈷基PCD模芯含有金屬結合劑，具有良好的可加工性，可以使用電火花、激光、超聲波等工藝進行加工，但金屬鈷的存在使得金剛石在高溫下易于發生石墨化，因此該類模芯適合在低于650攝氏度的條件下加工和使用。
常規產品規格?萬克聚晶金剛石拉絲模芯
?不帶硬質合金支撐的金剛石拉絲模芯
圖片示意 | 國際代碼 | 產品型號 | 拉絲模芯直徑 | 拉絲模芯顆粒度 (μm) | |||||||
直徑(Φd) | 厚度(T) | 1 | 3 | 5 | 10 | 25 | 50 | ||||
| 六方形(Hexgon) | |||||||||||
 | D6 | WKH2510 | 2.5±0.2 | 1.0+0.2 | √ | √ | √ | √ | √ | √ | |
D12 | WKH3215 | 3.2±0.2 | 1.5+0.2 | √ | √ | √ | √ | √ | √ | ||
D15 | WKH5225 | 5.2±0.2 | 2.5+0.2 | - | √ | √ | √ | √ | √ | ||
D18 | WKH5235 | 5.2±0.2 | 3.5+0.2 | - | √ | √ | √ | √ | √ | ||
| 圓形(Round) | |||||||||||

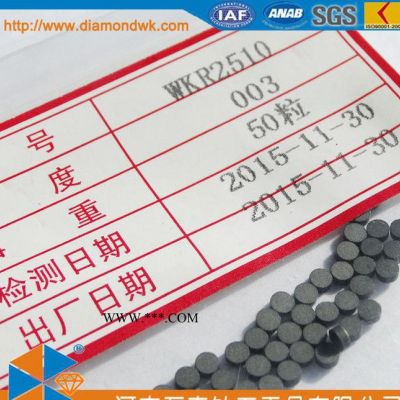

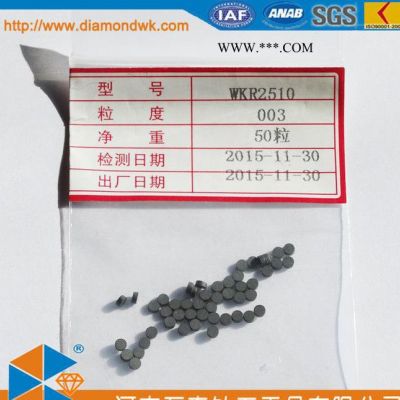

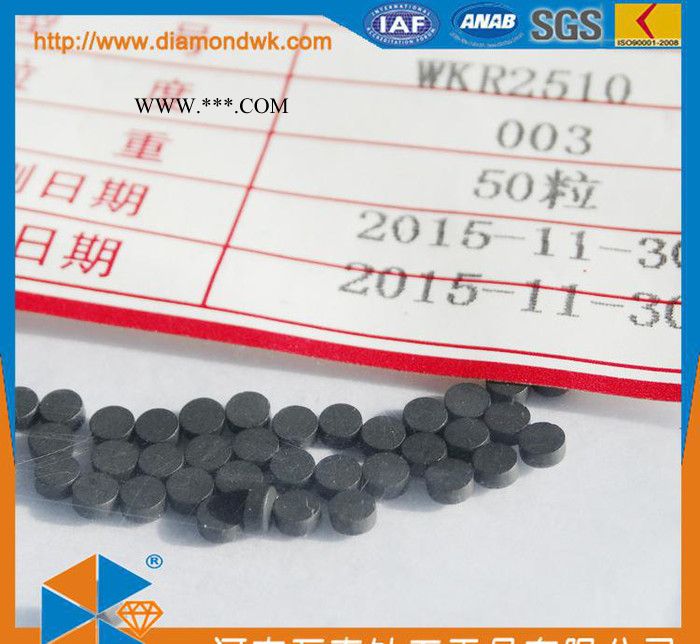

D6 | WKR2510 | 2.5±0.2 | 1.0+0.2 | √ | √ | √ | √ | √ | √ | ||
D6 | WKR3110 | 3.1±0.2 | 1.0+0.2 | √ | √ | √ | √ | √ | √ | ||
D12 | WKR3115 | 3.1±0.2 | 1.5+0.2 | √ | √ | √ | √ | √ | √ | ||
D15 | WKR5225 | 5.2±0.2 | 2.5+0.2 | - | √ | √ | √ | √ | √ | ||
D18 | WKR5235 | 5.2±0.2 | 3.5+0.2 | - | √ | √ | √ | √ | √ | ||
D21 | WKR7040 | 7.0±0.2 | 4.0 +0.2 | - | √ | √ | √ | √ | √ | ||
D24 | WKR9853 | 9.8±0.2 | 5.3+0.2 | - | √ | √ | √ | √ | √ | ||
?帶硬質合金支撐的金剛石拉絲模芯模芯
國際代碼 | 產品型號 | 拉絲模芯尺寸 | 拉絲模芯顆粒度 (μm) | |||||||||
內直徑(Φd) | 外直徑(ΦD) | 厚度(T) | 1 | 3 | 5 | 10 | 25 | 50 | ||||
D12 | WKY4015 | 4.0±0.2 | 8.12±0.013 | 1.5+0.2 | - | √ | √ | √ | √ | √ | ||
D15 | WKY4023 | 4.0±0.2 | 8.12±0.013 | 2.3+0.2 | - | √ | √ | √ | √ | √ | ||
D18 | WKY4029 | 4.0±0.2 | 8.12±0.013 | 2.9+0.2 | - | √ | √ | √ | √ | √ | ||
D21 | WKY7040 | 7.0±0.2 | 13.65±0.013 | 4.0+0.2 | - | - | √ | √ | √ | √ | ||
D24 | WKY7053 | 7.0±0.2 | 13.65±0.013 | 5.3+0.2 | - | - | √ | √ | √ | √ | ||
D27 | WKY12987 | 12.9±0.3 | 24.13±0.025 | 8.7±0.25 | - | - | - | √ | √ | √ | ||
D30 | WKY129120 | 12.9±0.3 | 24.13±0.025 | 12.0±0.25 | - | - | - | √ | √ | √ | ||
D31 | WKY152120 | 15.2±0.3 | 26.6±0.025 | 12.0±0.25 | - | - | - | - | √ | √ | ||
D33 | WKY152150 | 15.2±0.3 | 26.6±0.025 | 15.0±0.50 | - | - | - | - | √ | √ | ||
D33 | WKY18150 | 18.5±0.3 | 29.0±0.025 | 15.0±0.50 | - | - | - | - | √ | √ | ||
D33 | WKY18180 | 18.5±0.3 | 29.0±0.025 | 18.0±0.50 | - | - | - | - | √ | √ | ||
注： 1. 鑲套溫度650**大推薦孔是對軟線如銅、鋁等的推薦尺寸，硬線如鋼線等一般不超過該尺寸的65%
