| 磨輥數 | 6 |
|---|---|
| 磨輥規格 | 450X250mm |
| 磨環內徑和高度 | 1620X250mm |
| 最大進料尺寸 | 30mm |
| 成品粒度 | 0.2-0.044mm |
| 設備重量 | 36.2t |
| 外形尺寸 | 11800X9500X9700mm |
| 結構形式 | 立式 |
| 類型 | 磨粉機 |
| 生產能力 | 8.5-22t/h |
| 適用物料 | 重晶石、方解石、鉀長石、石灰石、滑石、白云石、石膏等各種物料。 |
| 售后服務 | 一年保修 |
| 應用領域 | 選礦、建材、磨粉等各行各業。 |
| 主電機功率 | 132kw |
| 品牌 | 邦隆 |

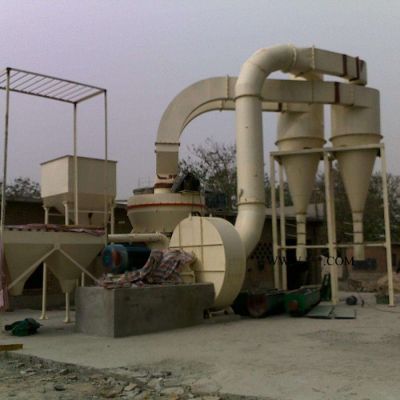

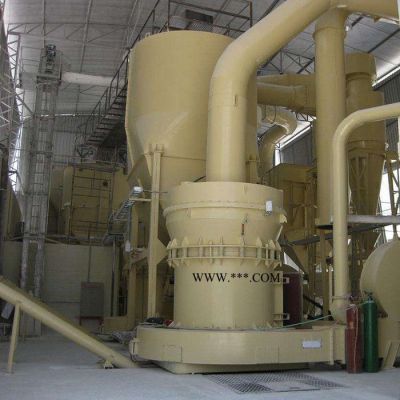

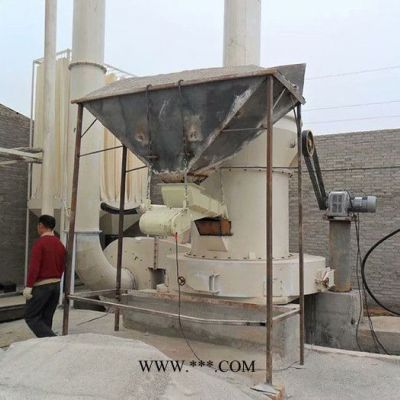

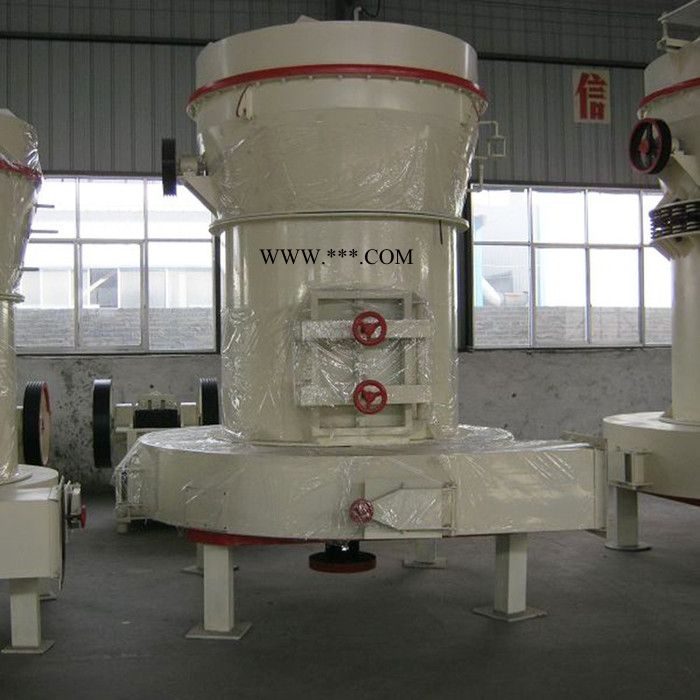

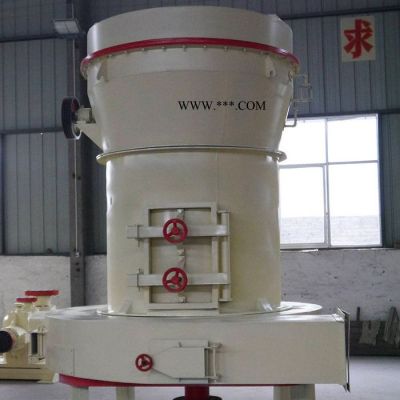

高壓懸輥磨介紹
高壓懸輥磨也叫高壓雷蒙磨，簡稱高壓磨粉機、高壓磨、懸輥磨。適用于濕度在6%以下和硬度不大于9.3級的物料，所出的產品粒度在80-425目的范圍可任意調節，最細粒度可達到1000目。該產品適用于常規物料的研磨粉碎，如高嶺土、石灰石、方解石、滑石大理石、重晶石、石膏、氧化鐵紅、氧化鐵綠、氫氧化鋁、顏料、膨潤土、陶土等。高壓懸輥磨粉機廣泛的應用于冶金、建材、化工、礦山、高速公路建設、水利水電等行業。
高壓懸輥磨粉機性能特點1.獨特的設計，與其他磨機相比同等動力條件下產量提高20-30%，磨輥對物料的碾壓力在高壓彈簧的作用下提高800-1200KG。
2.成品粒度范圍廣，粒徑最粗可達0.95毫米（20目）。細粉粒徑一般可達0.033毫米（425目）。少部分物料最細可達到0.013毫米（1000目）。
3.除塵效果完全達到粉塵排放標準。
4.磨輥裝置采用重疊式多級密封，密封性能好。
工作原理高壓懸輥磨粉機的主機中，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定連接，壓力彈簧壓在磨輥軸承室的懸臂外端 面上，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當主機電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。為保證磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。 高壓懸輥磨粉機的風選氣流是在風機－－磨殼－－旋風分離器－－風機內循環流動作業的，所以比高速離心粉碎機粉塵少，操作車間清潔、環境無污染。
技術參數
| 產品型號 | 磨輥 | 磨環 | 最大進料粒度mm | 成品粒度 mm | 主機功率kw | 處理能力t/h | |||
| 個數 | 直徑mm | 高度mm | 內徑mm | 高度mm | |||||
| YGM-65 | 3 | 210 | 150 | 650 | 150 | ≤15 | 0.613-0.033 | 15 | 0.4-1.8 |
| YGM-75 | 3 | 260 | 150 | 750 | 150 | ≤15 | 0.613-0.033 | 18.5 | 1-3 |
| YGM-85 | 3 | 270 | 150 | 850 | 150 | ≤20 | 0.613-0.033 | 22 | 1.2-4 |
| YGM-88 | 3 | 300 | 150 | 880 | 150 | ≤20 | 0.613-0.033 | 30 | 1.5-4.5 |
| YGM-95 | 4 | 310 | 170 | 950 | 170 | ≤25 | 0.613-0.033 | 37 | 2.1-6.5 |
| YGM-130 | 5 | 410 | 210 | 130 | 210 | ≤30 | 0.613-0.033 | 75 | 2.5-9.5 |
| YGM-160 | 6 | 450 | 250 | 160 | 250 | ≤30 | 0.613-0.033 | 132 | 8.5-22 |
