納米超晶格新材料發熱技術：

超晶格是經科學方法將材料分子做層疊排列制成的晶體膜，厚度僅幾納米及數百納米，1969年由IBM實驗室專家發明并命名，于1973年獲得諾貝爾物理學獎。之后，又出現了多項與超晶格有關的諾貝爾獎。目前的超晶格材料

應用主要是半導體領域，例如：碳烯、光電超晶格、熱電超晶格、電冷超晶格、電熱超晶格等節能新材料。

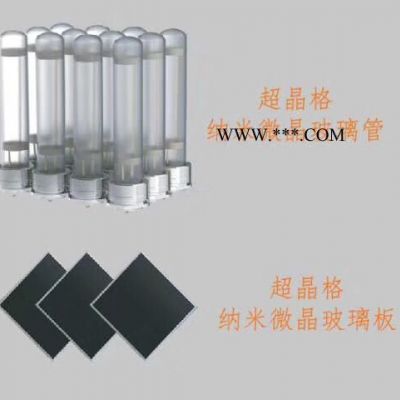

納米超晶格發熱元件是一種多晶硅半導體新材料，它利用硅的超低電阻率的特點，在硅元素中按比例摻合金屬和非金屬無素，采用納米級技術將發熱材料細化為納米級顆粒，以復雜工藝，經過800度左右的高溫?zé)Y(jié)，采用氣相沉積法（VCD)，形成硅導化合物，使其沉積在載體內表層，并獲得3-5微米厚的導電發熱膜層。這種導電發熱膜層與多晶硅板或多晶硅管合為一體。多晶硅板或多晶硅管既是導電介質的載體，同時也是絕緣體，在電加熱工藝應用的廣大行業里，具有**大的安全性。

其中微晶管內壁形成技術是我公司產品成熟的技術。納米超晶格發熱元件在發熱過程中不發光，不產生明火，微晶本身是絕緣體，從而使納米超晶格發熱元件同時具備了發熱和絕緣的功能，這種特質在全世界電加熱元件里是罕有的，是電加熱行業革命性的發展。

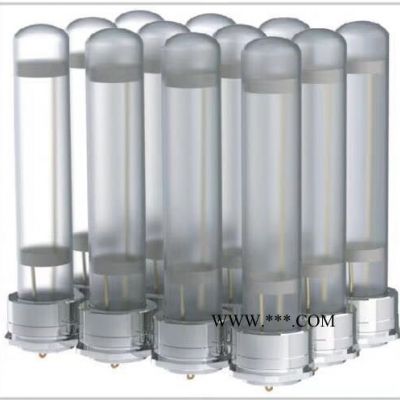

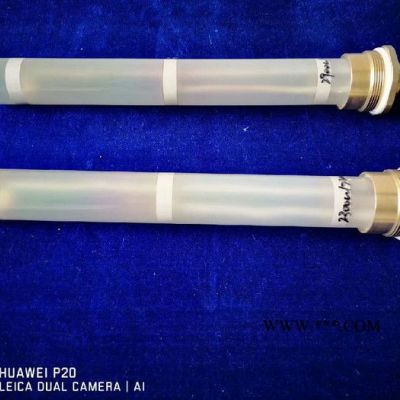

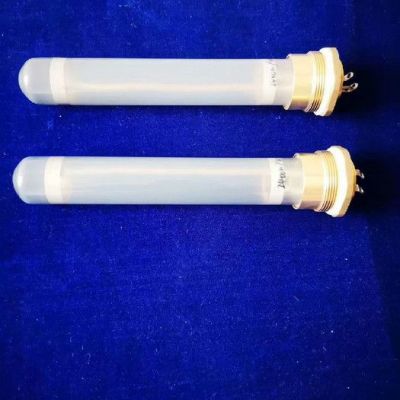

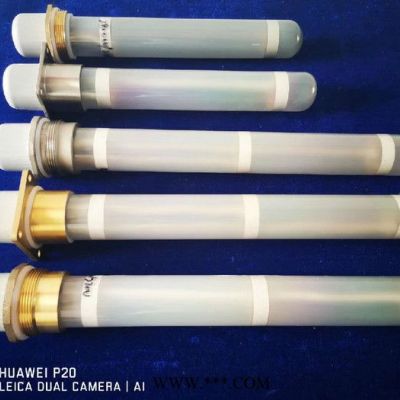

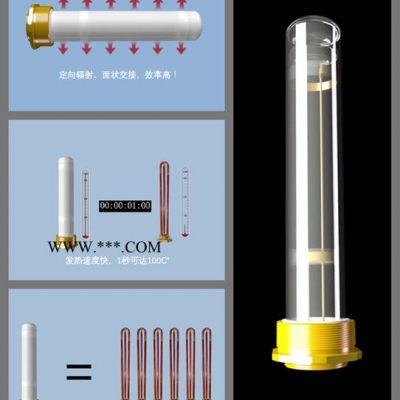

納米超晶格電熱管通過面狀發熱形成**大導熱面積，以快的時間和**短的導熱距離輸送熱量，阻抗極微，感抗系數不超過0.02%，沒有發紅和散射光波的產生，導熱速度0.1秒，是傳統發熱元件的6倍，中途無熱能損耗，電熱轉換率高達99%。

在物理能量守恒定律條件下，納米超晶格發熱元件能量的轉換過程和傳統的發熱材料也截然不同。傳統的發熱元件都是采用線徑電阻材料，這種材料在將電能轉換為熱能時，由于阻抗的產生會導致25%的電阻沒有轉換為熱能而損失掉，同時還產生各種不同波長的光波，光散射導致電能浪費，再加上線徑發熱方式的熱交換面積小，進一步降低了電能的實際利用率。通常情況下傳統的發熱元件的熱效率不會超過70%，考慮到水垢的因素，傳統的發熱元件使用15天后會在發熱元件線徑或管徑表層形成一層水垢層，它是熱傳遞的優良保溫物質，實際使用數據表明，水垢的保溫效果**終會阻礙熱傳導率下降25%，尤其在廣大北方地區，傳統的發熱元件制造的電熱水設備的熱效率普遍不超過50%，造成嚴重的社會能源浪費。

納米超晶格電熱管的基材是多晶硅，多晶硅是非金屬，跟鈣鎂離子不相親近，無法產生水垢，從而使其具有非常長的使用壽命，檢測機構通電實測5000小時驗證難以檢出材料發熱效率衰減，推測壽命3萬小時。產品使用壽命可達20年。

納米超晶格發熱元件是通過電磁振動轉變?yōu)?-15微米的遠紅外線，經過麻省理工實驗室檢測驗證，該遠紅外發射強度“是所見到強的”（麻省理工實驗室檢測專家語）通過電磁振動，以定向的面輻射加熱水和其他需加熱體，加熱的水，水質磁溫柔和、滋養肌膚，加熱的食物口感細膩、口味溫香。

納米超晶格電熱管產品適用于4V-400V電壓，交直流通用，應用范圍廣，與光伏太陽能產品結合，能實現零電費高效供熱。
