| 包裝規(guī)格 | 10公斤/桶 |
|---|---|
| 保質期 | 12個月） |
| 產(chǎn)品等級 | 優(yōu)級品 |
| 產(chǎn)品規(guī)格 | SH-A100 |
| 類型 | 環(huán)氧樹脂固化劑 |
| 顏色 | 白色 |
| 用途 | 油墨固化劑 |
| CAS | A |
| 品牌 | 新稀 |
| 用途、使用范圍 | 粘接片狀電子元件的SMD膠 |
| 含量≥ | 99.8％ |
| 按溶劑類型分 | 油性漆 |

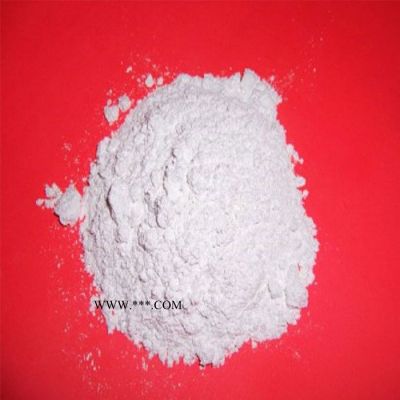

商品信息 超微細潛伏性SH-A100/A150促進劑 超微細潛伏性SH-A100/A150促進劑為脲類改性產(chǎn)品，配合我司的超微細潛伏性Q固化劑SH-500使用，相溶性好，效果顯著，由其配制的環(huán)氧樹脂單組分膠粘劑、密封材料、灌封材料及各式粉末涂料，具有用量少（樹脂的2-5%），常溫下不固化、室溫（25℃）下能儲存半年以上，而且能在120-130℃下快速固化（30分鐘內）的特點，是替代進口的理想產(chǎn)品。 1、SH-A100為2-3%（固化劑：促進劑為5：1.5）配制的粘接片狀電子元件的SMD膠性能為：
| 固化條件 | 點膠流暢 | 粘接強度 | 耐寒性 | 儲存期 |
| 130-140℃25分鐘 | 不漫流 | ﹥30MPa | 通過波峰焊，無脫落現(xiàn)象 | ﹥6個月 |
| 固化條件 | 固化 收縮 | 體積電 阻率 | 擊穿電壓 | 介 電常 數(shù) | 介電損耗角正切值 | 儲存期 |
| 130℃30分；150℃20分 | 1% | 5×1015 Ω cm | 28kv/mm | 3.8 | 3×10-2 | ﹥6個月 |
| 促進劑 | 叔胺鹽 | 咪唑鹽 | A100促進劑 | 酚鹽 | 胺鹽 |
| 凝膠時間 t（160℃） | 1分50秒 | 1分4秒 | 2分36秒 | 8分不凝膠 | 8分不凝膠 |
| 剪切強度（Mpa） 160℃30分鐘 | 27 | 23.6 | 28 |
| 樹脂型號 | SH-A100 | 180℃ | 140℃ | 100℃ |
| E2040 MEK 75 | 8% | 6分48秒 | 10分14秒 | 大于60分 |
| E2040 MEK 75 | 8% | 57秒 | 4分50秒 | 39分49秒 |
| E828 | 6% | 11分39秒 | 18分37秒 | 48分40秒 |
| E828 | 63% | 33秒 | 2分50秒 | 21分50秒 |
