| 類型 | 沸石 |
|---|---|
| 適用對象 | 水 |
| 用途 | 水過濾 |
| 品牌 | 怡源 |

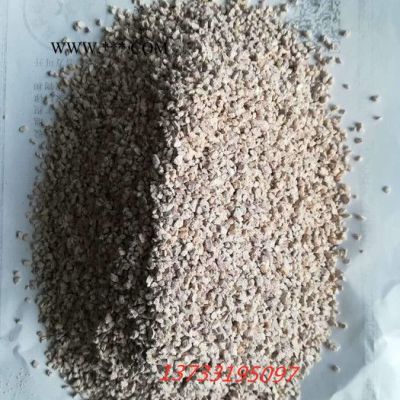

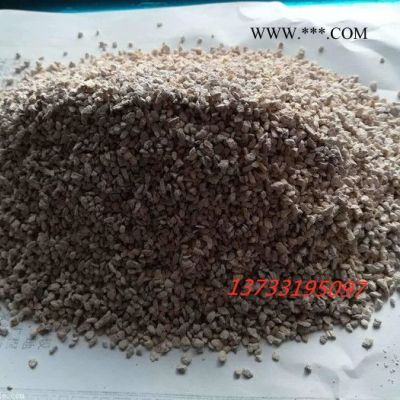

沸石是一種極性物質，是極性很強的吸附劑，對極性分子和不飽和分子有機物，如鹵代烴有很強的吸附效果，對非極性分子中極化率大的分子也有較高的選擇吸附優(yōu)勢。沸石濾料目前有兩種:天然斜發(fā)沸石濾料和活化沸石濾料
基本信息
中文名稱
沸石濾料
比重g/cm3
2.0 ~ 2.6
含泥量%
≤1.0
水分%
≤1.5
分類天然斜發(fā)沸石濾料
天然沸石是鋁硅酸鹽類礦物，外觀呈白色或磚紅色，屬弱酸性陽離子交換劑，經(jīng)人工導入活性組分，使其具有新的離子交換或吸附能力，吸附容量也相應增大。主要用于中小型鍋爐用水的軟化處理，以除去水中的鈣、鎂離子，從而減少鍋爐內水垢的生成，減輕水測金屬的腐蝕，延長鍋爐的使用壽命。在廢水處理中，可用于除去水中的磷和鉛以及六價鉻。失效后的沸石可用于濃鹽水逆流再生后重復使用。
天然斜發(fā)沸石理化性能指標:
| 比重 g/cm3 | 2.0 ~ 2.6 | 含泥量 % | ≤1.0 |
| 容重 g/cm3 | 1.6 | 水分 % | ≤1.5 |
| 磨損率 % | ≤1.0 | 鈉離子交換 能力 g/cm | ≥800 |
活化沸石濾料
活化沸石是天然沸石經(jīng)過多種特殊工藝活化而成，其吸附性能比天然沸石更強，離子交換性能也更好，不僅能去除水中的濁度、色度、異味，而且對水中有害的重金屬，如:鉻、鎘、鎳、鋅、鐵離子及有機物:酚、六六六、三氮、氨氮、磷酸根離子等物質具有吸附交換作用，也有利于去除水中各種微污染物且水浸出液不含有毒，有害人體物質，去除水中鐵、氟效果更為顯著。因此活化沸石是工業(yè)給水、廢水處理及自來水過濾的新型理想濾料。
活化沸石濾料性能分析:
| 密度 g/cm3 | 1.8 ~ 2.2 | 濾速 m/h | 4 ~ 12 |
| 容重 g/cm3 | 1.4 | 磨損率 % | <0.5 |
| 空隙率 % | ≥50 | 破碎率 % | <1.0 |
| 比表面積 m2/g | 500 ~ 800 | 含泥量 % | <1.0 |
| 鹽酸可溶率 % | ≤0.1 | 全交換工作容量 mg/g | 2.2 ~ 2.5 |
| SiO2 | TiO2 | Al2O3 | Fe2O3 | FeO | MgO | CaO | MnO | NaO | K2O |
| 68.60 | 0.10 | 12.43 | 1.21 | 0.13 | 0.81 | 2.57 | 0.06 | 1.08 | 2.83 |
| LOS | P2O5 | SiO2/Al2O3 | 沸石含量(%) | 原巖種類 | 沸石類型 |
| 10.0 | 0.01 | 9.33 | 50~70 | 凝灰?guī)r、角礫凝灰?guī)r | 斜發(fā)沸石 |
沸石具有較大比表面積,有較好的晶化性能，經(jīng)甲苯歧化催化試驗證明，改型后的沸石制作甲苯歧化催化劑是可行的，對二甲苯異構化都具有較高的催化活化性。
耐酸耐熱性能
耐酸性能:在90℃保溫四小時，鹽酸濃度為1N時沸石沒破壞;鹽酸濃度2N時沸石部分破壞。
耐熱性能:250℃時，晶格略有變化;500℃時，晶格基本破壞;750℃時，晶格完全破壞;實驗證明，其晶格破壞溫度為250~500℃，灼燒時間為4小時。
用沸石作為BAF濾料可以有效地去除COD、氨氮和濁度、試 驗條件的水力負荷為2.2m/h (水力停留時間為1.4h)、此時對COD、氨氮和濁度的去除率分別為73.9%、88.4%和96.2%、相應的出水平均濃度分別為43.4mg/L、3.5mg/L和3.7 NTU、可以達到天津大學提出的冷卻回用水水質建議值(|||)中相關指標的要求。
采用沸石和砂濾料作為BAF濾料處理紡織廢水。細胞計數(shù)結果表明、沸石濾料上生長的亞硝化單胞菌和硝化菌的數(shù)量分別為3.0×108和2.2×109 CFU/mL.而砂濾料上生長的數(shù)量分別是4.5×108和6.5×108 CFU/mL.從硝化菌的數(shù)量來上看，沸石濾料上更適宜微生物的硝化作用，另外從對有機物和TKN的去除來看、以沸石為濾料的BAF的效果要好于以砂為濾料的BAF。采用沸石作為濾料的BAF可使紡織廢水的COD去除率達86%~92%、BOD去除率達99%，色度去除率在77%-79%，這是由于自然沸石濾料的比表面積大于砂濾料，宜于微生物的附著，且沸石濾料的離子交換能力強，能夠吸附水中的NH4+，而適宜環(huán)境的硝化菌的大量生長，使NH4+轉化為硝酸鹽。
粒徑可根據(jù)需要制作，水流流態(tài)好、過濾周期長、反沖洗容易進行、截污能力強
