| 產品別名 | 柱塞式砂漿噴涂機 |
|---|---|
| 產品類型 | 全新 |
| 產品用途 | 內外墻砂漿噴涂機 |
| 工程機械種類 | 砂漿噴涂機 |
| 別名 | 砂漿噴涂機 |
| 產地 | 河北 |
| 動力形式 | 電動 |
| 功率 | 5500w |
| 類型 | 砂漿噴涂機 |
| 適用范圍 | 內外墻體水泥砂漿噴涂和外墻保溫材料噴涂及粉刷石膏砂漿噴涂等 |
| 售后服務 | 一年保修 |
| 用途 | 噴涂 |
| 種類 | 自動噴砂 |
| 重量 | 350kg |
| 經營模式 | 自產自銷 |
| 品牌 | 國旺 |
| 型號 | ZCP-60 |
| 加工定制 | 是 |
| 最佳噴射距離 | 10-50 |
一、柱塞式砂漿泵噴涂機的特點
ZCP-60型柱塞式砂漿泵噴涂機是我公司近年來不斷開發研制的新一代砂漿泵輸送噴涂的新產品，本機具有工作壓力大、流量大、效率高、操作方便、安全可靠、移動靈活、結構緊湊、易于保修保養等特點。
二、砂漿泵輸送噴涂機的用途
1、 在建筑工程中，用于水平垂直輸送砂漿或大面積噴涂。
2、 在化工部門及造紙行業中，輸送漿原料及廢料。
3、 在火力電廠用于輸送粉煤灰漿。
4、 在國防及人防工程、礦山坑道施工中用于灌漿護坡。
5、 在公路路面維護中，用于水泥路面塌陷的牙將填充。
6、 在預應力構建工程中，用于砂漿注入擴張等。
7、 在水利工程中，用于加固打壩。
8、 在冶金、鋼鐵及其他行業中用于維護高爐及其它設備的漿液灌輸。
三、砂漿輸送泵的技術參數
| 1 | 最大輸送量 | 4m3/h |
| 2 | 最大工作壓力 | 5MPa |
| 3 | 砂漿水平輸送距離 | 60m |
| 4 | 砂漿垂直輸送距離 | 30m |
| 5 | 最大輸送砂漿比 | 1:2 |
| 6 | 主機動力 | 主機5.5KW+空壓機3KW+震動0.5KW |
| 7 | 整機重量 | 310Kg |
| 8 | 外型尺寸(長×寬×高) | 1650×55×1200 |
四、砂漿配比
砂漿輸送噴涂材料，應選用中砂1mm一下砂粒質占總砂量的60%以上最大砂粒直徑不超過8mm,灰漿稠值不小于80cm并攪拌均勻、坍落度190左右。
工作砂漿的配比可按照下表：
| 配合比 | 1:2.5（體積比）或1:3.24：0.97（質量比） | |
| 名稱 | 體積數（m?） | 質量（公斤） |
| 水泥 | 0.3664 | 0.4376 |
| 凈砂 | 0.916 | 1.4198 |
| 水 | 0.347 | 0.347 |

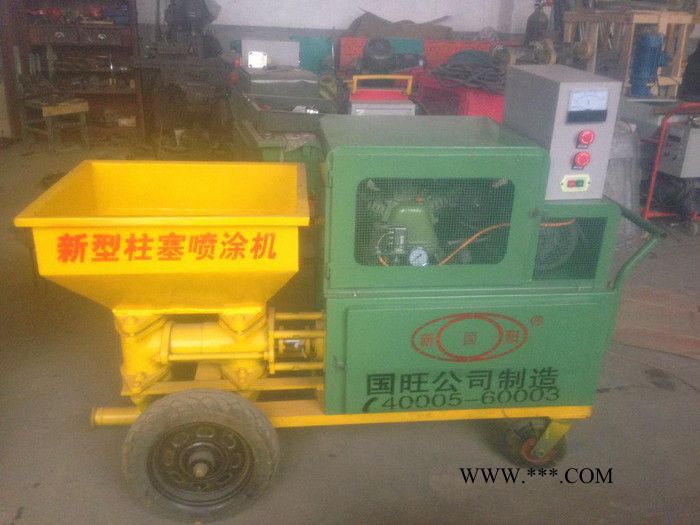

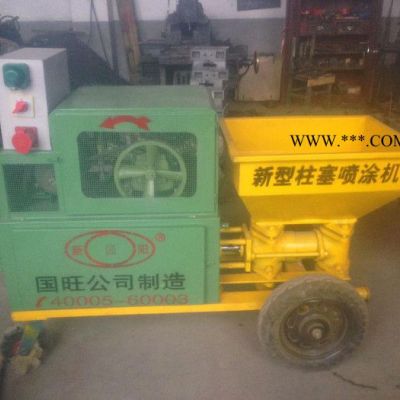

五、柱塞式砂漿泵噴涂機的構造
砂漿泵有電機、減速機、泵送、空壓機、電器、機架等部件組成。
六、柱塞式砂漿泵噴涂機的構造及原理
砂漿泵由電動機通過皮帶輪及變速箱帶動偏心輪，偏心輪驅動連桿使活塞軸、連接進入缸筒、再由連桿上活塞通過連桿軸、使之活塞進行往復運動，當活塞向前推動時下球室和前上球室封閉、上球室和前下球室進行吸入和輸出、返回時前上球室和后下出料室球閥打開吸入和輸出、反復將砂漿隨活塞吸入輸出工作缸內進行輸送噴涂。
7潤滑與操作注意事項
齒輪箱內應保持潤滑油正常潤滑，潤滑油采用齒輪油，偏心輪機被動輪和軸承部位定時檢查。
1、 砂漿泵使用及注意事項
（1）開機前確保機器放置水平及牢穩。（2）檢查齒輪箱是否加注潤滑油。
（3）檢查各管道及泵是否暢通。
（4）檢查電機是否接地轉動。
2、啟動
（1）先將料斗注入清水開機泵送清洗潤濕管道。
（2）再用泵壓輸送白灰膏或純水泥漿作為管道潤滑，然后在打入較稀的砂漿（稠度在120mm以上），最后在提高到所需稠度（以免管道堵塞，對新管道使用前更重要）。
3、工作中應注意事項
（1）注意電機及工作泵的工作是否正常，發現任何事故后必須立即停機打開泄?jié){閥排漿，無壓力后排除故障。
（2）攪拌后的砂漿泵送前應進行稠度測定，工作中砂漿應不繼續攪拌。
（3）停機超過10分鐘，或長時間停機時，應立即泵輸清水自行清理泵內部及管道直至清洗干凈，如超過上述時間應每隔4-5分鐘開動一下泵，以緩和砂漿沉淀造成的堵塞。
1、 施工組織配備
施工時，每班可以安排4人協作，并確保樓層與地面工作人員能通過合適的方式快速溝通情況。交接班如需暫時停機，時間不能超過5分鐘。
施工組織設備
| 職別 | 人數 | 工作內容 |
| 技術組長 | 1 | 施工組織、處理設備技術問題、巡查管路、協調設備運行于工地建筑施工安排。 |
| 攪拌機操作工 | 1 | 砂漿泵攪拌制備。 |
| 砂漿泵操作工 | 1 | 砂漿泵操作與監視。振動篩進料控制。 |
| 樓層管理員 | 1 | 砂漿泵到達樓層后，負責分流管理。 |
2、 布管方法
砂漿輸送管可采用2膠管或鋼管。膠管布置比較靈活，安裝快捷方便，但泵送阻力較大，膠管價格也較高，承壓能力也有限，一般適用于近距離泵送（垂直距離20m以內，水平距離40m以內）。鋼管泵送阻力小，價格相對較低，但安裝較為復雜。
管道的正確鋪設和布置是保證無故障泵送砂漿的先決條件，布管時應遵循以下原則：
(1) 選擇管道鋪設路線時，要盡量減少管道長度，減少拐彎次數。
(2) 管道必須牢靠的固定住，應安裝在易于到達的地方，以便于拆裝和維修。
(3) 水平段不易過長，超過30m時，盡量采用斜行布置，以免砂漿沉淀離析。
(4) 采用膠管輸送時，布管住意轉彎半徑不小于1m,保證管路舒暢。
9故障與排除
| 故障 | 發生原因 | 排除方法 |
| 吸不上灰漿或灰漿減少 | 耐磨密封球與閥體密封不嚴或球閥卡死。 砂粒沉淀堵住吸入口。 輸漿中斷或填料不嚴進氣。 | 檢查耐磨密封閥的密封性更換磨損的球或閥座。 卸下球閥清洗干凈。 將吸入管和吸入口清洗干凈。 保持連續供料和填料密封。 |
| 活塞漏水 | 活塞磨損。 活塞壓盤松動。 鋼桶磨損。 | 更換活塞。 擰緊壓盤。 更換鋼桶。 |
| 導管堵塞 | 灰漿過稠或攪拌不勻。 砂漿中有石子、雜物、干砂、硬塊。 上次用后未清理干凈。 停機后長時間未清洗。 開始工作時未用白灰膏潤滑。 | 按規定稠度攪拌均勻。 沙土應過篩。 每次用完應清洗干凈。 用水將灰沙沖出。 工作前用白灰膏潤滑。 |
十、詳細操作步驟
（1）準備工作（2）用灰漿或白灰膏潤滑放到料斗內切記（漫過球）備注：可以把出料管抬起高過料斗可減少灰漿的使用量。（3）加入少量砂漿反復開機使砂漿吸入球倉室不可以抽空、反復3到5次帶下料倉灌滿即可大量放料、出料前必須先開空壓機吹氣
質量保證
用戶在正常使用維護保養的條件下，自發貨之日起三個月內因產品質量問題而發生損壞或不能正常工作時，返廠負責免費修理（易損件除外），因使用維護不當或不遵守注意項及安全操作規程發生損壞、人為因素?fù)p壞由用戶自己負責。
