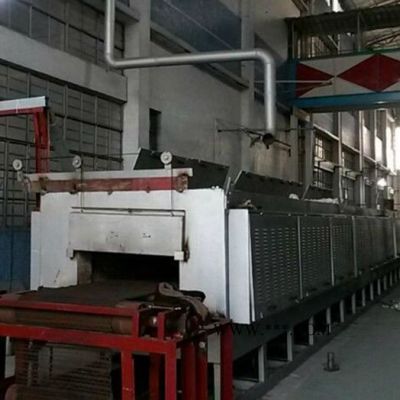

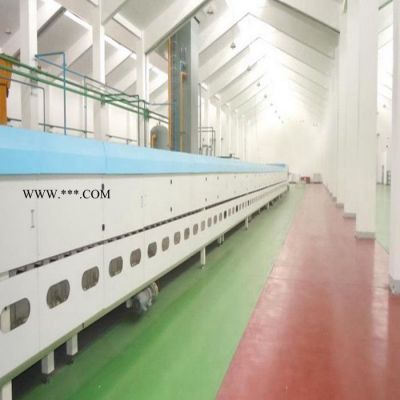

一、設備名稱：JLTBL3 -135-6型隧道式玻璃烤花爐

二、 設備用途與特點

主要用于：玻璃日用制品、玻璃器皿、工藝品、燈飾等玻璃產品的玻璃貼花、堆釉、粉彩等烤花處理；也可用于玻璃制品的退火處理。設備**高使用溫度650℃；爐長18m；總功率135Kw；采用微電腦智能溫控儀表、進口可控硅自動控制加熱，具有PID控制功能；高溫不銹鋼網帶傳送、變頻調速控制，快速升溫、一爐多用，性能穩定、節能明顯、適合連續性批量生產。

三、主要技術參數：

1、額定電壓：三相 380V。

2、額定頻率：50HZ。

3**高溫度： 650℃ 。

4、加熱區段：前后分4區加熱控制。

（第1區預熱區，第2-4區為恒溫區、）

5、額定加熱功率：135KW。

6、工作尺寸：設備總長度18米。其中放料區長2米，加熱爐長16米。

網帶寬：200 mm 。

網帶距地面高度：850mm。

爐口高：180mm（高低可調）。

7、控溫精度：±3℃。

8、運行速度范圍: 200∽1500mm/分鐘。

四、爐體結構材料

1、設備總長度18米，為了運輸方便、生產中把加熱爐分成3段制作拼裝而成。

2、爐體支架用10#槽鋼、6#方通焊接成框架。爐體外殼用4mm鋼板折壓成形焊接制作，接線盒及支架兩側扣板、保護罩殼用1.5 mm冷軋板沖壓制作，表面噴涂烤漆處理。

3、高溫區爐膛采用輕質高鋁磚砌成；爐膛與外殼之間填充硅酸鋁保溫材料、保溫層厚200mm；加熱元件安裝于爐膛的上下部位，材料為臺灣產0Cr25Al5高溫電阻絲加熱（保用3年）。

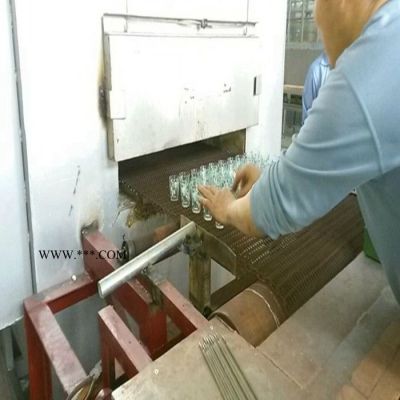

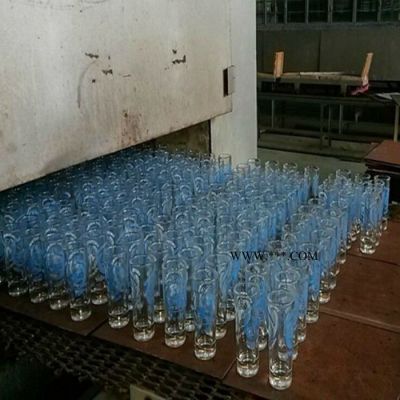

4、輸送網帶總長度約40米，寬度200 mm ，選用SUS304不銹鋼網帶；網帶編絲直徑Ø3.5mm，孔距10*20mm。

五、 驅動機構：采用2.2KW調速馬達、減速機帶動鏈輪鏈條傳動輥，驅動網帶運行，運行速度范圍通過變頻器變頻調速控制電機。減速機采用BP120型1:400雙級減速機；變頻器選用3HP臺灣愛得利品牌。

六、電器控制系統、元器件品牌

1、電器控制柜為立式、雙門結構，內層門為儀表面板、外層門為透明玻璃結構，美觀大方，并能有效防護儀表電器免受外界灰塵污染，尺寸為寬900mm×高1800mm×厚550mm。

2、溫度控制：采用臺灣微電腦智能儀表自動控溫加熱。

3、電柜設有3相工作電流、電壓顯示，漏電接地保護、超溫保護報警等功能。

4、加熱控制：采用4套固態調壓器分四區獨立加熱控制，加熱功率大小可調，。

5、主要電器配件品牌：

    溫控儀表4塊：                 臺灣臺儀

空氣開關、漏電開關：           天正電器

按鈕、開關：                    臺灣電器

互感器、電流表、電壓表：       天正電器

     SCR調壓器                      杭州

加熱元件                       上海合金
