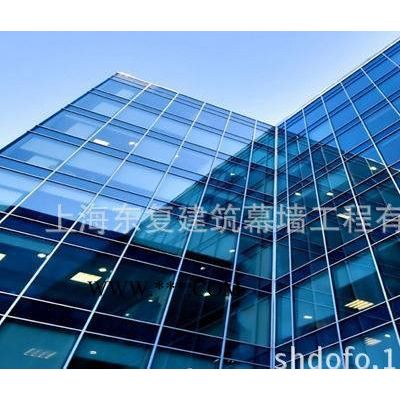

明框玻璃幕墻

明框玻璃幕墻明框玻璃幕墻是金屬框架構件顯露在外表面的玻璃幕墻。它以特殊斷面的鋁合金型材為框架，玻璃面板全嵌入型材的凹槽內。其特點在于鋁合金型材本身兼有骨架結構和固定玻璃的雙重作用

構件式幕墻按照外視效果分為全隱式、半隱式、明框式、干法隱框幕墻四種，半隱式又分顯橫和顯豎兩種。按照裝配方式分為壓塊式、掛接式兩種。
產品特點：
一、壓塊式構件幕墻（也叫元件式構件幕墻）
●板塊采用浮動式連接結構，吸收變位能力強。
●定距壓緊式壓塊，保證使每一玻璃板塊壓緊力均勻，玻璃平面變形小，鍍膜玻璃的外視效果良好。
●硬性接觸處采用彈性連接，幕墻的隔音效果好。
●能夠?qū)崿F(xiàn)建筑上的平面幕墻和曲面幕墻效果。
●拆卸方便，易于更換，便于維護。

二、掛接式構件幕墻（也叫小單元式構件幕墻）：
●安裝簡捷，易于調整。
●連接采用浮動式伸縮結構，可適應變形。
●適用于平面幕墻形式。
●硬性接觸處采用彈性連接，幕墻的隔音效果好。

構件式明框玻璃幕墻
●保溫性能——采用斷熱結構并配置具有隔氣功能的共擠膠條，使框的傳熱系數Uf可達1.94W/m2K。
●滿足不同要求——通過選擇系列化的斷熱條及相應的玻璃配置可獲得不同的保溫性能，以滿足不同地區建筑的節能要求。

隱框玻璃幕墻

隱框玻璃幕墻的金屬框隱蔽在玻璃的背面，室外看不見金屬框。隱框玻璃幕墻又可分為全隱框玻璃幕墻和半隱框玻璃幕墻兩種，半隱框玻璃幕墻可以是橫明豎隱，也可以是豎明橫隱注。隱框玻璃幕墻的構造特點是：玻璃在鋁框外側，用硅酮結構密封膠把玻璃與鋁框粘結。幕墻的荷載主要靠密封膠承受
玻  璃：選用浮法鋼化玻璃（鍍膜）6mm、8mm、10mm、12mm
               選用浮法中空鋼化玻璃；
     6mm+6A+6mm；
     6mm+9A+6mm；
     6mm+12A+6mm；
     可根據客戶需求采用中空惰性氣體玻璃、Low-E玻璃或防彈玻璃。

技術參數：抗風壓性能：<=3級
          空氣滲透性能：<=3級
          雨水滲透性能：<=3級
          空氣隔聲量：>=2級
          保溫性能：>=6級

玻璃幕墻

玻璃幕墻分類說明:

◆隱框玻璃幕墻說明；

      隱框玻璃幕墻是將玻璃用硅酮結構密封膠(簡稱結構膠)粘結在鋁框上，因此，鋁框全部隱蔽在玻璃后面，形成大面積全玻璃鏡面。

◆明框玻璃幕墻說明；

      明框玻璃幕墻的玻璃板鑲嵌在鋁框內，成為四邊均露出鋁框的幕墻構件。幕墻構件嵌在橫梁、立柱上，形成橫粱、立柱均外露，鋁框分格明顯的立面。明框玻璃幕墻是**          傳統的形式，應用廣泛，工作性能可靠。

◆點式玻璃幕墻說明；

    由玻璃面板、點支撐裝置和支撐結構構成的玻璃幕墻稱為點支式玻璃幕

◆全玻幕墻說明；

      在建筑物首層大堂、頂層和旋轉餐廳，為增加玻璃幕墻的通透性，不僅僅玻璃面板，包括支撐結構都采用玻璃肋，這類幕墻稱之為全玻玻璃幕墻。

點式玻璃幕墻

一、產品說明

  由玻璃面板、點支撐裝置和支撐結構構成的玻璃幕墻稱為點支式玻璃幕墻。根據支撐結構點支式玻璃幕墻可分為工形截面鋼架、格構式鋼架、柱式鋼桁架、魚腹式鋼架、空腹弓形鋼架、單拉桿弓形鋼架、雙拉桿梭形鋼架、拉桿(索)形式一和拉桿(索)形式二

上述9種結構可分為三類

(1)金屬支撐結構點支式玻璃幕墻：這是**早的點支式玻璃幕墻結構，也是采用**多的結構類型。

(2)點支式全玻璃幕墻：支撐結構是玻璃板，稱其為玻璃肋。采用金屬緊固件和連接件將玻璃面板和玻璃肋相連接，形成玻璃幕墻。由玻璃面板和玻璃肋構成的全玻玻璃幕墻視野開闊、結構簡單，使入耳目一新**大限度地消除了建筑物室內外的感覺。

 (3)桿(索)式玻璃幕墻：支撐結構是不銹鋼拉桿或拉索，玻璃由金屬緊固件和金屬連接件與拉桿或拉索連接。在此類玻璃幕墻的結構中，充分體現了機械加工的精度，每個構件都十分的細巧精致，本身**構成了一種結構美。

 點支式玻璃幕墻是一門新興技術，它體現的是建筑物內外的流通和融合，改變了過去用玻璃來表現窗戶、幕墻、天頂?shù)膫鹘y(tǒng)做法，強調的是玻璃的透明性。透過玻璃，人們可以清晰地看到支撐玻璃幕墻的整個結構系統，將單純的支撐結構系統轉化為可視性、觀賞性和表現性。由于點支式玻璃幕墻表現方法奇特，盡管它誕生的時間不長，但應用卻極為廣泛，并且日新月異地發展著。圖1—26是一種新型的結構體系——平面網索結構，它的特點是：結構簡潔、無任何空間遮擋、通透性**、變形大。

2．點支式玻璃幕墻的特性

 (1)通透性好：玻璃面板僅通過幾個點連接到支撐結構上，幾乎無遮擋，透過玻璃視線達到**，視野達到**大，將玻璃的透明性應用到極限。

 (2)靈活性好：在金屬緊固件和金屬連接件的設計中，為減少、消除玻璃板孔邊的應力集中，使玻璃板與連接件處于鉸接狀態，使得玻璃板上的每個連接點都可自由地轉動，并且還允許有少許的平動，用于彌補安裝施工中的誤差，所以點支式玻璃幕墻的玻璃一般不產生安裝應力，并且能順應支撐結構受荷載作用后產生的變形，使玻璃不產生過度的應力集中。同時，采用點支式玻璃幕墻技術可以**大限度地滿足建筑造型的需求。

 (3)安全性好：由于點支式玻璃幕墻所用玻璃全都是鋼化的，屬安全玻璃，并且使用金屬緊固件和金屬連接件與支撐結構相連接，耐候密封膠只起密封作用，不承受荷載，即使玻璃意外破壞，鋼化玻璃破裂成碎片，形成所謂的“玻璃雨”，不會出現整塊玻璃墜落的嚴重傷人事故。

(4)工藝感好：點支式玻璃幕墻的支撐結構有多種形式，支撐構件加工精細、表面光滑，具有良好 的工藝感和藝術感，因此，許多建筑師喜歡選用。

(5)環保節能性好：點支式玻璃幕墻的特點之一是通透性好，因此在玻璃的使用上多選擇無光污染的白玻、超白玻和低輻射玻璃等，尤其是中空玻璃的使用，節能效果更加明顯。

全玻幕墻

一、產品說明

    在建筑物首層大堂、頂層和旋轉餐廳，為增加玻璃幕墻的通透性，不僅僅玻璃面板，包括支撐結構都采用玻璃肋，這類幕墻稱之為全玻玻璃幕墻。根據玻璃肋與玻璃面板的相對位置，全玻玻璃幕墻可分為后置式、騎縫式、平齊式和突出式四種。全玻玻璃幕墻一般只用于一個樓層，如首層、頂層等，如今也有跨層使用的。如用于一個樓層，玻璃面板和玻璃肋上下端用鑲嵌槽夾持。如樓層較低，例如4-5m，玻璃面板和玻璃肋由下端支撐，其上部與鑲嵌槽底應留有足夠的伸縮間隙。當玻璃高度超過5m，由于自重，玻璃會發生變形，壓應力增加，危險性很大，而且施工中微調整也很困難。若采用上端懸掛，則上述缺點可消除。玻璃板下端與鑲嵌槽之間應留有足夠的伸縮間隙。安裝方式**好不采用干式安裝，而采用濕式或混合式安裝。玻璃外側應采用濕式安裝，以保證氣密性和水密性。判斷是否需要把玻璃懸掛起來，應根據下列原則：

   厚度lOmm，高度4m以上；

   厚度12mm，高度5m以上；

   厚度15mm，高度6m以上；

厚度19mm，高度7m以上。

鋁板幕墻

結構特點——屋面采用鋁單板面材，連接體系采用框架式隱框幕墻連接系統。
●防水性能——可實現具有幕墻標準的I級防水性能。
●藝術表現力——鋁單板材料可采用先進氟碳噴涂表面處理技術，具有豐富、持久的色彩表現力。鋁單板材料的可塑性可以采用先進的工藝技術實現各種復雜建筑曲面造型。

結構特點——屋面系統由外層的鋁蜂窩板。屋面系統與主體采用浮動式連接，完全吸收主體變位。
●防水體系——采用立邊咬合屋面與防水卷材雙層防水、排水體系。
●防噪與保溫性能——復合屋面形成的自然流動空氣層使系統具有卓越的隔熱、防噪和保溫功能。
●藝術表現力——外層金屬板可選擇多種材料和顏色，并可形成各種復雜空間曲面。

玻璃采光頂

支撐體系——采用預應力張拉索桿結構支撐體系，具有**的采光效果，現代化的藝術理念在這里得到了充分的體現。
●系統可靠——先進的找形技術、預應力幾何線性靜、動力學分析技術的應用使產品安全可靠。
●防水性能——玻璃面板與桁架之間采用柔性連接體系，玻璃板塊之間采用密封膠填充，完全吸收結構變位并具有優越的防水性能。
玻璃屋面有良好的通透效果，能使室內空間與自然天空融為一體。
●玻璃材質的屋面外部效果靚麗，清洗維護成本低。
●通過在屋面上設置開啟窗，可以實現自然通風換氣及排煙功能。
●施工速度快，有利縮短建設周期。
●主要材料全部采用可再回收利用的環保材料。
